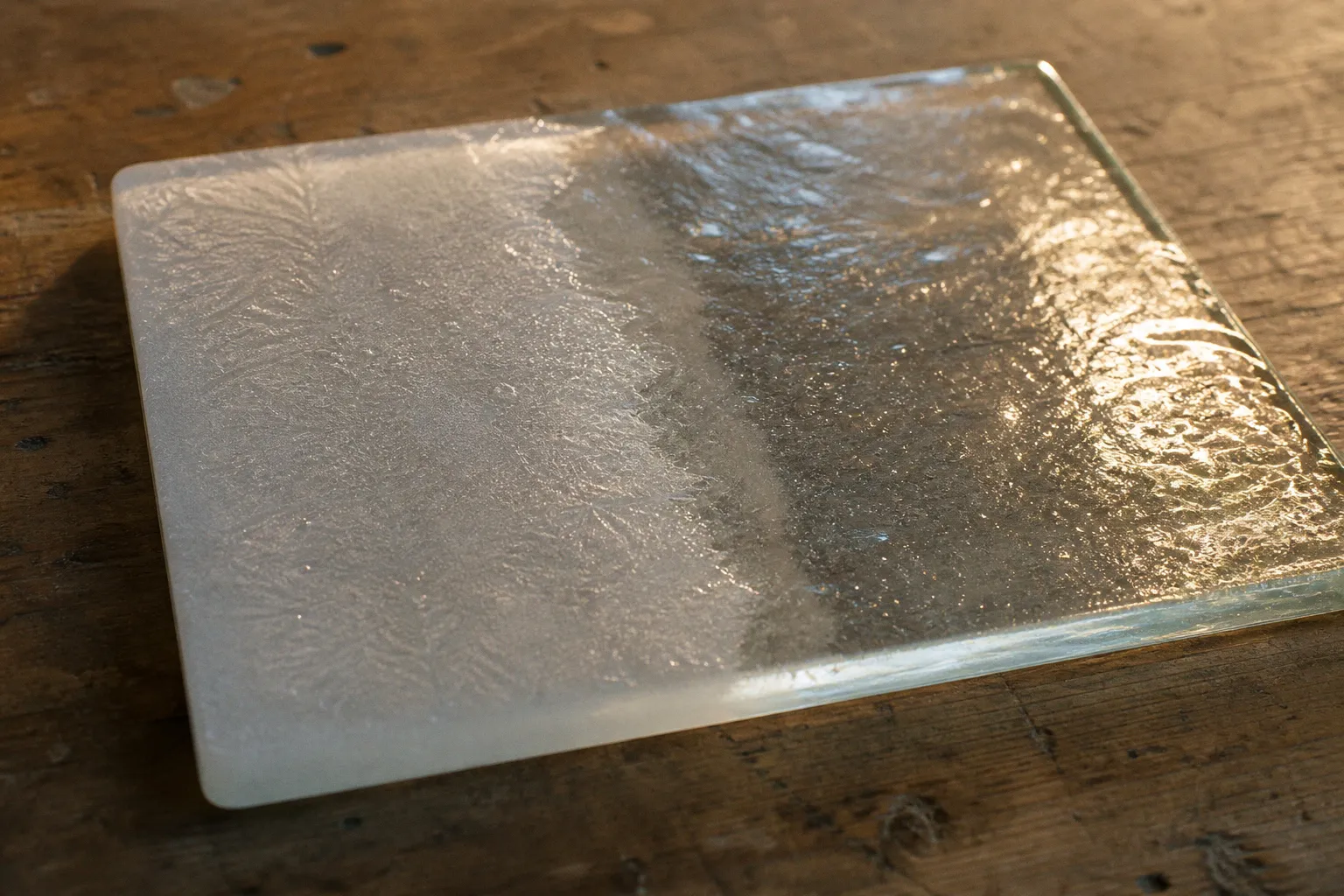

Entglasung beim Fusing: Matte Glasoberflächen retten
Eine trübe Oberfläche beim Glasfusing ist selten ein rätselhaftes Schicksal des Materials.
Meist ist sie das sichtbare Protokoll eines Fehlers: Das Glas stand zu lange im falschen Temperaturfenster, trug Rückstände in den Ofen oder wurde mit einer Glasart behandelt, die für diesen Brand nie gedacht war. Der matte Schleier ist kein Patina-Effekt. Er ist Kristallisation. Und er zerstört, wenn man ihn ignoriert, genau das, was eine gelungene Heißglasarbeit formal braucht: Präzision, Tiefe, entschiedene Oberfläche.
Besonders unerquicklich ist die Sache, weil Entglasung oft erst nach dem Abkühlen ihre ganze Banalität zeigt. Im Ofen sah alles vielversprechend aus; danach liegt auf der Fläche ein grauer, stumpfer Belag, manchmal wolkig, manchmal rau wie sehr feines Schleifpapier. Wer dann zu Wasser, Glasreiniger oder Aceton greift, behandelt das Symptom wie Schmutz. Es ist keiner. Die Oberfläche selbst hat sich verändert.
Was beim Fusing tatsächlich kristallisiert
Entglasung, auch Devitrifikation genannt, bezeichnet die unerwünschte Kristallbildung an der Glasoberfläche während des Erhitzens oder Abkühlens. Das Material verliert seinen Glanz, weil sich an der äußersten Schicht mikroskopische Kristalle ausbilden. Licht wird nicht mehr klar reflektiert und durchgelassen, sondern diffus gestreut. Das Ergebnis wirkt milchig, matt oder stumpf.
Das ist kein bloß optischer Makel. Bei transparenter Glasgestaltung verschiebt Entglasung die gesamte Bildlogik: Farbschichten verlieren ihre optische Tiefe, eingeschlossene Linien wirken vernebelt, klare Kanten werden weichgezeichnet. Bei opakem Glas kann die Mattierung dagegen fast kreidig erscheinen. Wer das anschließend als „handwerklich“ oder „organisch“ verkauft, verwechselt häufig Zufall mit Haltung. Eine bewusst angelegte satinierte Fläche ist etwas anderes als ein missglückter Brand.
Die kritische Zone liegt ungefähr zwischen 670 °C und 750 °C. In diesem Bereich können sich die Kristalle besonders leicht bilden, wenn das Glas dort zu lange verweilt. Beim Vollfusing, das meist bei etwa 800 °C bis 850 °C stattfindet, ist die Gefahr deshalb keineswegs gebannt. Sie entsteht nicht nur auf dem Weg zum Ziel, sondern ebenso bei einem zögerlichen Durchlauf, beim unnötig langen Halten oder beim schlecht geplanten Abkühlen.
Entglasung ist kein Oberflächenfehler neben dem Werk. Sie ist ein Eingriff in die formale Aussage des Werkes.
Man muss allerdings sauber diagnostizieren. Nicht jede matte Fläche ist Devitrifikation. Ein zu niedriger Höchstwert kann verhindern, dass die Oberfläche eine ausreichende Feuerpolitur erhält. Rückstände von Trennmitteln können ebenfalls Schleier erzeugen. Auch eine bewusst eingesetzte Strukturglasoberfläche bleibt strukturiert; sie wird durch den Brand nicht automatisch zu einer spiegelnden Ebene. Die Frage lautet also nicht nur: „Warum ist das Glas matt?“ Sondern: „Ist die Oberfläche kristallisiert, unzureichend verschmolzen oder schlicht kontaminiert?“
Die Ofenführung entscheidet früher, als viele glauben
Die häufigste Ursache für fusingglas matt geworden ist eine zu langsame Passage durch die Kristallisationszone. Wer seinen Ofen aus Vorsicht permanent bremst, produziert nicht automatisch bessere Arbeiten. Vorsicht wird im Fusing erstaunlich oft mit Trägheit verwechselt.
Für viele Fusinggläser gilt als brauchbare Orientierung: Die Temperatur sollte den kritischen Bereich mit etwa 315 °C bis 330 °C pro Stunde passieren. In älteren Angaben findet sich dafür häufig die Einheit von rund 600 °F pro Stunde. Das ist kein universelles Dogma für jede Objektgröße, Glasdicke und Ofenarchitektur. Große oder komplex geschichtete Arbeiten verlangen eine andere thermische Rücksichtnahme als ein kleiner Anhänger aus zwei Lagen Glas. Aber die Richtung ist eindeutig: Nicht im Bereich zwischen ungefähr 670 °C und 750 °C herumstehen.
Die Ofenführung braucht klare Aufgaben. Sie darf nicht aus einer Ansammlung vorsichtiger Haltezeiten bestehen, die man irgendwann einmal aus einem Kursprotokoll übernommen hat.
| Brandphase | Ziel | Typischer Fehler | Konsequenz |
|---|---|---|---|
| Aufheizen bis zur kritischen Zone | Zügiger, kontrollierter Temperaturanstieg | Zu frühes Abbremsen „zur Sicherheit“ | Mehr Zeit für Kristallbildung |
| Durchfahren von etwa 670 °C bis 750 °C | Verweildauer minimieren | Lange Haltezeit ohne konstruktiven Grund | Trübe oder raue Oberfläche |
| Verschmelztemperatur | Form, Kanten und Oberflächenspannung ausbilden | Zu niedriger oder zu kurzer Spitzenbrand | Fehlende Feuerpolitur, matte Anmutung |
| Abkühlen | Spannungen kontrollieren, ohne unnötige Schleifen | Ungeplante Verzögerungen im kritischen Bereich | Erhöhtes Entglasungsrisiko |
Die Schwierigkeit liegt im Spannungsfeld zwischen zwei berechtigten Anforderungen. Einerseits darf ein dickeres Objekt nicht brutal aufgeheizt werden, sonst drohen Spannungsrisse oder Brüche. Andererseits ist ein Programm, das jede Temperaturstufe mit langen Pausen versieht, keine handwerkliche Sorgfalt, sondern Redundanz. Der Ofenplan muss sich aus Aufbau, Glasdicke, Verschmelzgrad und gewünschter Form ergeben. Nicht aus Nervosität.
Wer regelmäßig mit identischen Formaten arbeitet, sollte seine Brandkurven dokumentieren: Glasart, Anzahl der Lagen, Fläche, eingesetzte Farben, Höchsttemperatur, Haltezeit, Ergebnis der Oberfläche. Nicht als bürokratisches Ritual, sondern als Materialgedächtnis. Ein Ofen verzeiht keine diffuse Erinnerung.
Fingerabdrücke sind keine Kleinigkeit
Bei den Entglasung-Glasfusing-Ursachen wird die Reinigung gern erwähnt und dann erstaunlich nachlässig behandelt. Dabei liefern Fingerabdrücke, Staub, Schneidöl, Salze und andere Rückstände genau jene Keime, an denen Kristallbildung bevorzugt beginnt. Was auf kaltem Glas unsichtbar oder harmlos wirkt, kann im Brand zum Ausgangspunkt eines matten Flecks werden.
Das betrifft besonders Arbeiten mit großen transparenten Flächen. Dort ist jeder Schleier kompromisslos sichtbar. Bei dicht gemusterten Kompositionen kann sich ein Fehler dagegen zunächst verstecken. Das ist keine Entwarnung. Es ist lediglich schlechtere Sichtbarkeit.
Eine belastbare Vorbereitung folgt einer einfachen Reihenfolge:
1. Glas nach dem Zuschnitt gründlich reinigen. Schneidöl und Glasstaub dürfen nicht in den Ofen. Eine saubere Arbeitsfläche ersetzt diese Reinigung nicht.
2. Die Sichtseite möglichst nicht mehr mit bloßen Fingern berühren. Baumwoll- oder Nitrilhandschuhe sind keine theatralische Ateliergeste, sondern ein Mittel gegen Fett- und Salzrückstände.
3. Schnittkanten und Zwischenräume nicht vergessen. Gerade bei geschichteten Arbeiten verteilt sich feiner Abrieb an Stellen, die später optisch prominent werden.
4. Glas getrennt von pulvrigen Materialien lagern. Fritten, Glasmehle und Staub sind gestalterische Mittel, aber keine zufällige Oberflächenbeschichtung.
5. Trennmittel konsequent kontrollieren. Rückstände auf Regalplatten oder Formen können eine matte Anmutung verursachen, die vorschnell als Entglasung fehlgedeutet wird.
Die Qualität der Reinigung muss dem Anspruch an die Oberfläche entsprechen. Wer eine makellose, klare Fläche entwirft und sie dann mit Fingerabdrücken in den Ofen legt, delegiert die Gestaltung an den Zufall. Das ist keine offene Form. Das ist Nachlässigkeit.
Nicht jedes Glas will gefust werden
Eine weitere, oft unterschätzte Ursache: das falsche Ausgangsmaterial. Fensterglas und Flaschenglas können beim Fusing deutlich stärker zur Entglasung neigen als Gläser, die gezielt für Heißglasgestaltung entwickelt wurden. Ihr Verhalten ist nicht nur eine Frage des Ausdehnungskoeffizienten oder der Kompatibilität zwischen einzelnen Stücken. Auch die Oberflächenstabilität im Brand spielt eine Rolle.
Gerade Recyclingglas wird gern mit einer moralischen Aura versehen: nachhaltig, roh, unberechenbar, daher angeblich besonders wahrhaftig. Das kann gestalterisch funktionieren. Es entbindet aber nicht von der Materialprüfung. Flaschenglas kann reizvolle Farbnuancen und charakteristische Blasen liefern; es kann ebenso eine matte, kristalline Haut entwickeln, die aus einer klar geplanten Arbeit ein zufälliges Fundstück macht.
Fusingglas von spezialisierten Herstellern bietet keine Garantie gegen Entglasung. Es reduziert aber die Unwägbarkeiten. Die Charge, die Farbe, die Oberflächenstruktur und die konkrete Brandkurve bleiben relevante Faktoren. Wer mit unbekanntem Glas arbeitet, sollte nicht sofort die finale Schale, Platte oder Skulptur brennen. Zuerst kommt ein Probestück. Klein, dokumentiert, ohne romantische Selbsttäuschung.
Materialgerechtigkeit beginnt nicht bei der Idee, sondern bei der Entscheidung, welches Glas diese Idee überhaupt tragen kann.
Borax und Überglasuren: Schutzschicht, nicht Alibi
Wenn Reinigung und Ofenführung sauber angelegt sind, können Überglasuren einen zusätzlichen Schutz gegen Entglasung bieten. Kommerzielle Anti-Entglasungssprays arbeiten mit niedrig schmelzenden, bleifreien Beschichtungen. Sie versiegeln die Oberfläche während des Brands und erschweren die Kristallbildung.
Als kostengünstige Alternative wird oft eine Boraxlösung verwendet. Ein gängiges Verhältnis ist etwa ein Teelöffel Borax auf eine Tasse destilliertes Wasser; auch Mischungen im Verhältnis 1:5 werden eingesetzt. Die Lösung wird dünn und gleichmäßig auf die gereinigte Glasoberfläche gesprüht und vor dem Brand trocknen gelassen.
Das entscheidende Wort lautet: dünn. Eine zu satte, ungleichmäßige Schicht kann selbst wieder optische Probleme erzeugen. Streifen, Tropfenränder oder eine unruhige Oberfläche sind kein Zeichen wirksamen Schutzes, sondern der Hinweis auf schlechten Auftrag. Das Sprühmittel ersetzt weder sauberes Glas noch eine plausible Brandkurve. Es ist eine Absicherung, keine Generalabsolution.
Bei Borax ist zudem Zurückhaltung geboten, wenn das Objekt später Feuchtigkeit ausgesetzt ist. Solche Beschichtungen sind für Innenarbeiten gedacht; im Außenbereich können sie bei Nässe matt werden. Wer eine Glasschale für den Garten oder ein dauerhaft exponiertes Objekt plant, sollte nicht mit einer improvisierten Schutzschicht argumentieren, die dem Einsatzort nicht standhält.
Matte Oberflächen retten: erst abtragen, dann neu brennen
Ist die Entglasung bereits eingebrannt, hilft Putzen nicht. Die Kristalle sitzen nicht auf der Oberfläche wie Staub, sie bilden die Oberfläche. Glasfusing-Fehler beheben heißt in diesem Fall: die geschädigte Schicht abtragen und die Fläche anschließend erneut feuerpolieren.
Die Rettung besteht gewöhnlich aus drei Schritten:
1. Den Defekt lokalisieren und bewerten. Ist nur eine Zone betroffen oder die gesamte Sichtfläche? Bei lokaler Entglasung kann eine gezielte Bearbeitung genügen. Bei flächigem Befall muss man ehrlicher rechnen: Der Aufwand kann den Wert des Stücks übersteigen.
2. Die kristallisierte Schicht mechanisch entfernen. Sandstrahlen oder Schleifen sind die üblichen Wege. Sandstrahlen arbeitet schnell und gleichmäßig auf größeren Flächen, kann aber Kanten und Details optisch verändern. Schleifen erlaubt präzise Eingriffe, fordert jedoch konsequente Körnungswechsel und Geduld.
3. Erneut brennen und eine Feuerpolitur erzeugen. Nach dem Abtragen kann eine sehr feine Schicht klares Glasmehl oder eine geeignete Überglasur helfen, die Oberfläche beim erneuten Brand wieder zu schließen. Die Brandkurve muss nun den ursprünglichen Fehler vermeiden; sonst produziert man lediglich eine zweite, teurere Entglasung.
Bei Reliefs, gravierten Partien oder Arbeiten mit gezielt rauen Zonen ist die Reparatur heikler. Ein vollständiges Sandstrahlen kann Details einebnen. Ein erneuter Vollbrand kann zudem Proportionen verändern, Kanten abrunden oder eingeschlossene Zeichnungen optisch verschieben. Das Stück wird nicht einfach „repariert“, es wird erneut gestaltet. Man muss hinterfragen, ob die angestrebte Wiederherstellung die ursprüngliche formale Strenge wahrt.
Manchmal ist die richtige Entscheidung daher nicht Rettung, sondern Neubeginn. Das klingt hart, spart aber Stunden einer Reparatur, die aus einem klaren Entwurf ein kompromissbehaftetes Objekt macht. Handwerklicher Ehrgeiz ist ehrenwert; die Fixierung auf jedes missglückte Teil kann jedoch zur Kitschgefahr des Ateliers werden: Man hängt an der Mühe, nicht am Ergebnis.
Die Oberfläche ist der Maßstab
Eine trübe Oberfläche beim Glasfusing entsteht nicht durch Magie und verschwindet nicht durch Wunschdenken. Sie ist in den meisten Fällen beherrschbar: sauberes, geeignetes Glas; ein Ofenprogramm, das die kritische Zone zügig durchquert; eine sparsam eingesetzte Schutzschicht, wenn das Material sie verlangt; und im Schadensfall der konsequente mechanische Rückbau mit anschließendem Neubrands.
Der bessere Umgang mit Entglasung ist nicht, sie nachträglich schönzureden. Er besteht darin, ihre Ursachen im Prozess sichtbar zu machen. Wer diese Disziplin entwickelt, erhält nicht bloß glänzenderes Glas. Er erhält Arbeiten, deren Oberfläche wieder das tut, was sie soll: Form und Farbe präzise tragen, statt den Fehler des Brandes zu kommentieren.
