Hüttenglas: Was den Begriff ausmacht und wie es entsteht

Sie entsteht bereits im Schmelzofen: Rohstoffe müssen vollständig aufgeschmolzen, chemisch homogenisiert und anschließend in einem verarbeitbaren Viskositätsbereich gehalten werden. Glas ist dabei kein einfaches Flüssigkeitsgemisch. Es verändert seine Zähigkeit kontinuierlich mit der Temperatur und reagiert empfindlich auf lokale Abkühlung, Verunreinigungen und ungleichmäßige Wandstärken.

Eine belastbare Hüttenglas-Definition muss deshalb zwei Ebenen trennen. Einerseits bezeichnet Hüttenglas Glas, das in einer Glashütte direkt am Ofen aus der Schmelze verarbeitet wird. Andererseits beschreibt der Begriff eine Herstellungsweise: Das Material wird aufgenommen, geformt und häufig mit der Glasmacherpfeife, manuellen Werkzeugen, Schwerkraft und Atemluft bearbeitet. Die Form entsteht nicht erst nachträglich aus einem bereits festen Rohling.

Die stoffliche Basis: Rohstoffe und Schmelzprozess

Quarzsand, Soda und Kalkstein

Die Glasherstellung beginnt mit einer Rohstoffmischung. Den strukturellen Hauptbestandteil bildet Quarzsand mit Siliziumdioxid, also SiO₂. Soda beziehungsweise Natriumoxid senkt die notwendige Schmelztemperatur und verbessert die Verarbeitbarkeit der Mischung. Kalkstein liefert Kalziumoxid. Feldspat kann weitere Bestandteile einbringen und die Zusammensetzung der Glasschmelze beeinflussen.

Die einzelnen Rohstoffe erfüllen unterschiedliche Funktionen:

• Quarzsand bildet das Netzwerk der späteren Glassubstanz.
• Soda wirkt als Flussmittel und reduziert die für das Aufschmelzen erforderliche Temperatur.
• Kalkstein verbessert die chemische Beständigkeit des Glases.
• Feldspat kann zusätzliche netzwerkbildende und stabilisierende Bestandteile liefern.

Die exakte Rezeptur ist abhängig vom Glastyp und vom vorgesehenen Verwendungszweck. Für spezifische Trinkglassserien lässt sich aus der allgemeinen Hüttenglas-Definition keine genaue prozentuale Zusammensetzung ableiten. Diese Werte sind materialtechnische Betriebsdaten und nicht automatisch Bestandteil einer Produktbeschreibung.

Schmelzen oberhalb von 1.500 °C

Im Schmelzofen werden die Rohstoffe bei Temperaturen von über 1.500 °C flüssig aufgeschmolzen. Als technischer Arbeitsbereich werden für die Glasschmelze etwa 1.500 bis 1.580 °C genannt. In diesem Zustand ist das Glas nicht mit Wasser oder einer dünnflüssigen Metallschmelze vergleichbar. Es bleibt hochviskos und kann nur mit geeigneten Werkzeugen, ausreichender Temperaturführung und präzisem Zeitablauf verarbeitet werden.

Erstens muss die Rohstoffmischung aufgeschmolzen werden. Zweitens müssen verbliebene Feststoffanteile und chemische Inhomogenitäten reduziert werden. Drittens muss die Schmelze in einen Temperaturbereich gebracht werden, in dem sie aufgenommen und geformt werden kann. Eine zu heiße Schmelze läuft zu schnell und verliert die für die Formgebung notwendige Stabilität. Eine zu kalte Schmelze wird zäh, ungleichmäßig und reagiert verzögert auf Werkzeugdruck oder Rotation.

Die Viskosität ist deshalb die entscheidende Prozessgröße. Sie bestimmt, ob ein Glasposten an der Glasmacherpfeife hält, wie schnell er sich unter seinem Eigengewicht verformt und wie lange eine Formkorrektur möglich bleibt. Der Begriff „flüssiges Glas“ ist technisch korrekt, aber unvollständig. Für die Arbeit in der Glashütte zählt der konkrete Zustand zwischen Schmelze und erstarrendem Feststoff.

Hüttenglas wird nicht durch seine Oberfläche definiert, sondern durch den Weg, den das Material vom Ofen bis zur kontrollierten Abkühlung durchläuft.

Vom Glasposten zur Form

Aufnahme mit der Glasmacherpfeife

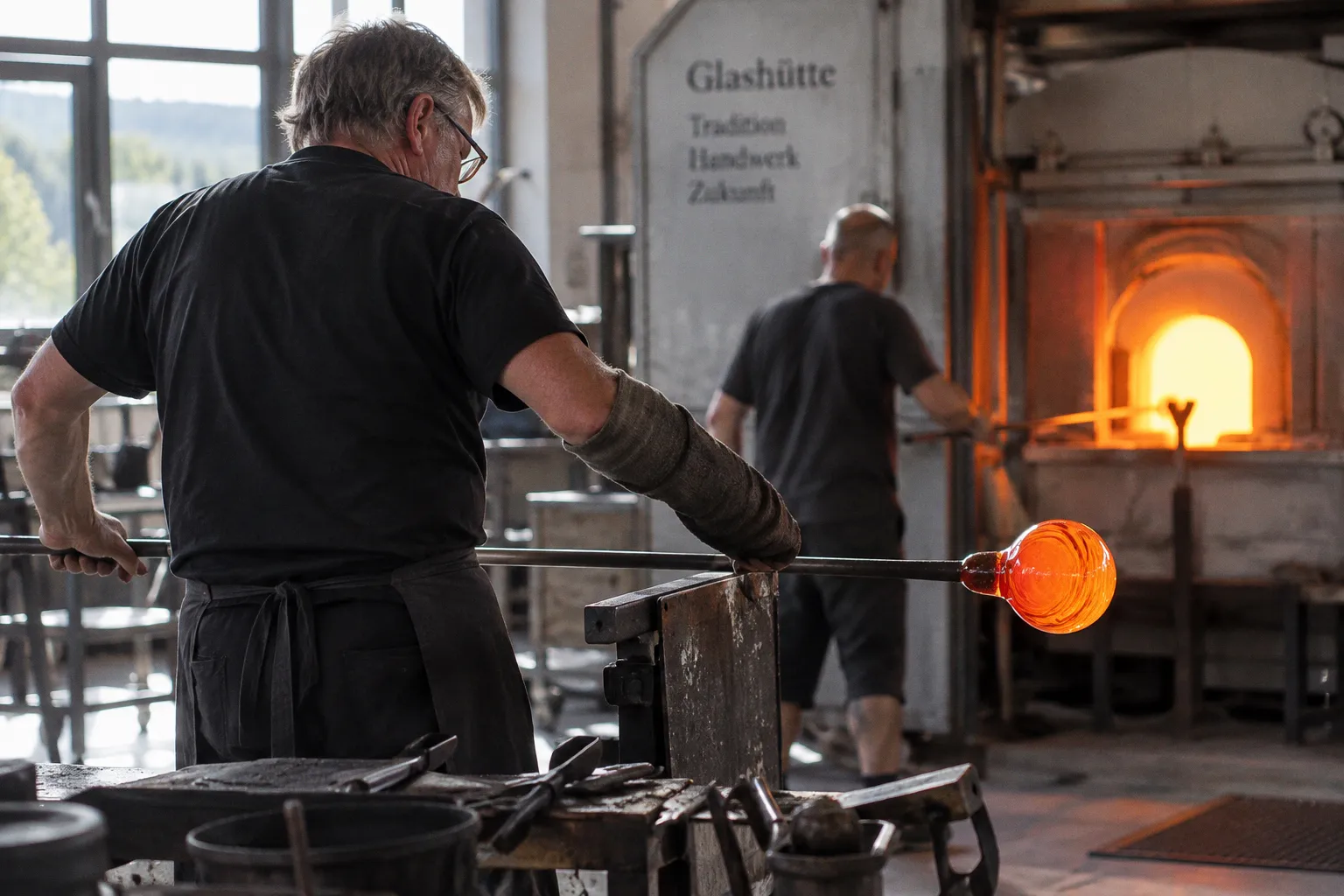

Beim Freiblasen nimmt der Glasmacher einen Glasposten direkt aus dem Schmelzofen auf. Die Glasmacherpfeife dient dabei als Träger und als Werkzeug für die Formgebung. Der Glasposten liegt zunächst als zähflüssige Masse am Ende des Rohres. Seine Temperatur und Viskosität müssen so eingestellt sein, dass er weder unkontrolliert abläuft noch zu schnell erstarrt.

Die erste Aufnahme ist selten der vollständige Formkörper. Häufig wird das Material durch Rollen, Drehen und erneutes Erwärmen vorbereitet. Die Rotation verteilt die Schmelze um die Achse der Pfeife. Gleichzeitig wirkt die Schwerkraft auf die noch verformbare Masse. Schon geringe Unterschiede in der Bewegung verändern die Wandstärke und die spätere Geometrie.

Bei der Herstellung von mundgeblasenem Hüttenglas kommen mehrere Prozesskräfte zusammen:

• Atemluft erzeugt im Glasposten einen inneren Hohlraum.
• Rotation stabilisiert die Masse und verteilt sie um die Achse.
• Schwerkraft verlängert oder verdickt einzelne Bereiche.
• Werkzeugdruck verändert Konturen, Öffnungen und Übergänge.
• Wiedererwärmung stellt die erforderliche Verformbarkeit wieder her.

Keine dieser Kräfte arbeitet unabhängig. Wird während des Blasens zu viel Luft eingebracht, steigt der Innendruck. Ist das Glas an einer Stelle bereits abgekühlt, verteilt sich die Verformung nicht mehr gleichmäßig. Wird der Glasposten zu lange ohne Erwärmung bearbeitet, nimmt die Viskosität zu und das Material reagiert nur noch verzögert.

Formgebung mit Werkzeugen

Neben der Glasmacherpfeife werden Werkzeuge eingesetzt, die das Glas nicht schneiden oder spanend bearbeiten, sondern seine Oberfläche und Geometrie im heißen Zustand beeinflussen. Zangen, Scheren, Holzformen und weitere Werkzeuge können die Kontur führen. Ihre Funktion hängt von Temperatur, Kontaktzeit und Anpressdruck ab.

Ein Werkzeugkontakt muss kurz und kontrolliert erfolgen. Kühlt eine Stelle durch zu langen Kontakt stark ab, entsteht ein Temperaturgradient zwischen äußerer Oberfläche und innerem Glas. Dieser Gradient kann später Spannungen erzeugen. Bei organischen Werkzeugen kommt zusätzlich Feuchtigkeit hinzu. Sie bildet an der Kontaktfläche eine Dampfzone und reduziert den direkten Wärmeaustausch. Das Werkzeug wird dadurch nicht zu einer Form im industriellen Sinn. Es ist ein Mittel zur lokalen Steuerung des heißen Materials.

Blasen, Ziehen und Stauchen

Die Herstellung von mundgeblasenem Hüttenglas ist eine Abfolge kleiner Formänderungen. Ein Glasobjekt entsteht nicht in einem einzigen Arbeitsschritt. Der Glasposten wird aufgeblasen, gedreht, erwärmt, gezogen, gestaucht oder an der Oberfläche verändert. Die Reihenfolge ist entscheidend.

Beim Blasen wird die Wand nicht automatisch überall gleich dick. Die Materialverteilung hängt davon ab, wie gleichmäßig der Posten aufgenommen wurde und wie stark die Schmelze während der Rotation absinkt. Eine längere, schmalere Form besitzt andere Spannungs- und Abkühlungsverhältnisse als ein kompakter Körper. Der Durchmesser, die Wandstärke und die Öffnung beeinflussen daher nicht nur die Gestaltung, sondern auch den weiteren thermischen Prozess.

Typische Fehler entstehen an Übergängen:

1. Ungleichmäßige Wandstärke: Dünne Bereiche kühlen schneller ab als dicke Zonen. Dadurch entstehen unterschiedliche Schrumpfungsbedingungen.

2. Zu scharfe Geometriesprünge: Kanten und abrupte Materialanhäufungen konzentrieren thermische Spannungen.

3. Unzureichende Wiedererwärmung: Die Oberfläche wird zu fest, während der Kern noch deutlich heißer ist.

4. Überdehnung: Beim Ziehen wird das Glas lokal zu dünn und verliert die notwendige Formstabilität.

5. Zu hohe Verarbeitungszeit: Der Glasposten überschreitet den günstigen Viskositätsbereich und lässt sich nur noch mit großem Kraftaufwand korrigieren.

Der technische Unterschied zwischen einer kontrollierten Formänderung und einem Fehler ist oft gering. Eine Bewegung, die bei höherer Temperatur eine saubere Kontur erzeugt, kann bei niedrigerer Temperatur zu einem Rissansatz führen.

Temperaturführung und Transformationsbereich

Zwischen Schmelze und Feststoff

Glas besitzt keinen scharf definierten Schmelzpunkt wie ein kristalliner Werkstoff. Es durchläuft einen Transformationsbereich. In der Praxis liegt der relevante Übergangsbereich um etwa 600 °C. Dort verändert sich das Materialverhalten deutlich: Das Glas verliert seine Fähigkeit zur freien Formänderung, ist aber noch nicht in einem Zustand, in dem thermische Spannungen folgenlos bleiben.

Für die Verarbeitung am Ofen sind deshalb Temperaturzonen wichtiger als ein einzelner Zahlenwert. Die Schmelze muss zunächst ausreichend heiß sein, um aufgenommen zu werden. Während der Formgebung sinkt ihre Temperatur. Bei Bedarf wird sie erneut erwärmt. Nach Abschluss der Formgebung beginnt der kontrollierte Abkühlprozess.

Der Temperaturverlauf beeinflusst mehrere Eigenschaften gleichzeitig:

• die Viskosität der Schmelze,
• die Geschwindigkeit der Formänderung,
• die Haftung des Glaspostens an der Pfeife,
• die Gleichmäßigkeit der Wandstärke,
• die Entstehung und den Abbau innerer Spannungen.

Eine unzureichende Temperaturführung lässt sich später nicht durch Schleifen oder Polieren korrigieren. Diese Verfahren bearbeiten die Oberfläche. Sie beseitigen aber keine Spannungen, die im Volumen des Glases eingeschlossen sind.

Wiedererwärmen ist Teil der Formgebung

Das erneute Erwärmen ist kein nebensächlicher Zwischenschritt. Es bringt die Oberfläche und die äußeren Materialzonen wieder in einen verformbaren Zustand. Ohne diese Korrektur würde die Schmelze während der Bearbeitung zunehmend steif werden. Der Glasmacher könnte dann zwar weiter Druck ausüben, würde aber nicht mehr gleichmäßig formen. Die Folge wären lokale Verdichtungen, asymmetrische Wandstärken oder unkontrollierte Bruchstellen.

Erstens wird die Temperatur des Glaspostens nach der Aufnahme beobachtet und durch die Bearbeitung beeinflusst. Zweitens wird das Objekt bei Bedarf in den Wärmeeintrag des Ofens zurückgeführt. Drittens wird die Form unter erneut veränderter Viskosität weiterbearbeitet. Die Qualität hängt somit nicht nur vom Werkzeug ab, sondern von der Abstimmung zwischen Bewegung und Temperatur.

Spannungsabbau im Kühlofen

Warum heißes Glas nicht sofort abkühlen darf

Nach der Formgebung ist das Objekt äußerlich bereits erkennbar, materialtechnisch aber noch nicht stabil. Die Oberfläche verliert Wärme schneller als das Innere. Bei dickeren Bereichen bleibt der Kern länger heiß. Diese Differenz führt zu unterschiedlichen Schrumpfungsbedingungen.

Glas kann solche Unterschiede nur begrenzt ausgleichen. Werden äußere Schichten bereits fest, während innere Bereiche noch schrumpfen, entstehen Eigenspannungen. Das Bauteil kann zunächst unbeschädigt erscheinen und später bei einer mechanischen Belastung, bei Temperaturwechseln oder durch einen kleinen Oberflächenfehler brechen.

Der Kühlofen hat deshalb eine andere Aufgabe als der Schmelzofen. Im Schmelzofen wird Rohstoff in eine homogene Glasschmelze überführt. Im Kühlofen wird ein geformtes Objekt durch ein definiertes Temperaturprofil geführt. Das Ziel ist nicht die weitere Formgebung, sondern der Spannungsabbau.

Die Entspannungskurve

Eine kontrollierte Abkühlung folgt einer Entspannungskurve. Das Glas wird nicht einfach von der Verarbeitungstemperatur auf Raumtemperatur gebracht. Stattdessen wird die Temperatur so reduziert, dass sich die inneren und äußeren Bereiche möglichst gleichmäßig annähern.

Im Bereich um die Transformationstemperatur ist die Prozessführung besonders kritisch. Das Glas verliert dort seine hohe Beweglichkeit. Gleichzeitig können thermische Spannungen noch durch langsame strukturelle Anpassung reduziert werden. Ein zu schneller Durchlauf erhöht das Risiko, dass Spannungen im Material fixiert werden.

Für den Kühlofen sind folgende Faktoren relevant:

• die maximale Wandstärke,
• die Geometrie des Objekts,
• die Glaszusammensetzung,
• die Temperatur beim Einbringen in den Kühlofen,
• die Geschwindigkeit der Abkühlung,
• die Gleichmäßigkeit der Temperatur im Ofenraum.

Eine dünnwandige Schale und ein dickwandiges Gefäß benötigen nicht dieselbe Behandlung. Auch zwei Objekte mit gleichem Gewicht können aufgrund ihrer Geometrie unterschiedlich abkühlen. Materialanhäufungen an Boden, Rand oder Ansatz wirken als thermische Zonen mit längerer Wärmehaltezeit.

Der Kühlofen ist kein Lagerplatz für fertige Objekte. Er ist die letzte aktive Prozessstufe der Glasherstellung.

Typische Fehler nach der Formgebung

Ein Bruch direkt am Ofen ist eindeutig. Kritischer sind Schäden, die erst später auftreten. Ein Objekt kann die Hütte äußerlich fehlerfrei verlassen und dennoch eine ungünstige Spannungsverteilung besitzen. Deshalb reicht eine Sichtprüfung nicht aus, um die thermische Qualität eines Glasobjekts vollständig zu beurteilen.

Typische Ursachen sind:

• zu kurze Verweilzeit im Kühlofen,
• ein zu steiler Temperaturabfall,
• starke Wandstärkenunterschiede,
• ungleichmäßige Erwärmung während der Formgebung,
• lokale Materialanhäufungen an Ansätzen und Verbindungen,
• mechanische Beschädigungen an Kanten, die vorhandene Spannungen verstärken.

Die Abkühlung muss daher auf das konkrete Objekt abgestimmt werden. Ein allgemeiner Zeitwert ohne Angaben zur Glasmasse und zur Geometrie ist technisch wenig aussagekräftig.

Hüttenglas und industrielle Formgebung

Unterschied zwischen Hüttenglas und Pressglas

Die Begriffe Hüttenglas und Pressglas beschreiben unterschiedliche Herstellungsprinzipien. Beim Hüttenglas wird die heiße Glasschmelze direkt am Ofen aufgenommen und während des noch verformbaren Zustands manuell oder mit einfachen Formhilfen bearbeitet. Beim Pressglas wird eine definierte Menge Glasschmelze in eine Form eingebracht und durch einen Stempel in die Formkontur gedrückt.

Die folgende Gegenüberstellung zeigt den wesentlichen Unterschied:

Diese Tabelle ist keine Qualitätsbewertung. Pressglas ist nicht automatisch minderwertig, und Hüttenglas ist nicht automatisch technisch fehlerfrei. Entscheidend ist, ob das jeweilige Verfahren für Geometrie, Stückzahl, Wandstärke und gewünschte Oberflächenstruktur geeignet ist.

Handarbeit ist kein ausreichendes Erkennungsmerkmal

Die Aussage „von Hand gemacht“ bleibt ohne Prozessbeschreibung unpräzise. Auch industriell gefertigte Glasobjekte können nachträglich manuell geschliffen, poliert oder dekoriert werden. Umgekehrt kann Hüttenglas mit Formen und standardisierten Werkzeugen hergestellt werden, ohne dass jedes Objekt vollständig frei aus der Schmelze aufgebaut wird.

Für die Einordnung sind deshalb konkretere Merkmale nützlich:

• Wurde das Glas direkt aus dem Ofen aufgenommen?
• Wurde ein Hohlkörper durch Atemluft und Pfeife erzeugt?
• Welche Teile der Form entstanden durch Rotation und Schwerkraft?
• Wurden Werkzeuge oder Formhilfen eingesetzt?
• Wurde das Objekt im Kühlofen entspannt?
• Welche Arbeitsschritte erfolgten erst nach dem Abkühlen?

Die Bezeichnung Hüttenglas verweist primär auf die Herkunft des Materials und den unmittelbaren Herstellungsprozess in der Glashütte. Sie ist kein automatisch geschützter DIN-Normbegriff und darf nicht mit einer vollständigen technischen Spezifikation gleichgesetzt werden.

Hüttenglas im Bayerischen Wald

Die Glashüttentradition von Frauenau

Frauenau im Bayerischen Wald gehört zu den Orten, an denen die Glashüttentradition mit moderner Glaskunst verbunden ist. Die regionale Glasherstellung ist durch die Nähe zu Rohstoffen, Brennmaterial und historischen Produktionsstandorten geprägt. Heute steht der Ort zugleich für Manufakturglas, Studioglas und die kulturelle Vermittlung der Glasverarbeitung.

In der Glashütte Valentin Eisch in Frauenau wurde im Dezember 1952 erstmals Glas im eigenen Schmelzofen geschmolzen. Damit ist ein konkreter technologischer Bezug zur Hüttenglasherstellung dokumentiert: Nicht nur fertige Glasrohlinge wurden bearbeitet; die Schmelze entstand am eigenen Ofen und konnte dort direkt weiterverarbeitet werden.

Die Glashütten im Bayerischen Wald sind deshalb nicht lediglich Verkaufsorte für Glaswaren. Ihre Bedeutung liegt in der Verbindung mehrerer Prozessstufen:

1. Rohstoffaufbereitung: Die Ausgangsstoffe werden zu einer geeigneten Mischung zusammengeführt.

2. Schmelze: Der Ofen überführt die Mischung bei hoher Temperatur in eine verarbeitbare Glassubstanz.

3. Formgebung: Der Glasposten wird direkt am Ofen manuell bearbeitet.

4. Thermische Entspannung: Der Kühlofen reduziert die im Objekt verbliebenen Spannungen.

5. Nachbearbeitung: Kanten, Oberflächen oder bestimmte Details können nach dem Abkühlen weiterbearbeitet werden.

Diese Abfolge unterscheidet eine Glashütte mit eigener Schmelze von einem Betrieb, der ausschließlich zugekaufte Glasrohlinge dekoriert oder weiterverarbeitet.

Erwin Eisch und die Studioglasbewegung

Erwin Eisch aus Frauenau gilt zusammen mit Harvey Littleton als einer der Pioniere der internationalen Studioglasbewegung. Ihr wesentlicher Beitrag liegt in der Etablierung einer Arbeitsweise, die das Schmelzen und Bearbeiten von Glas aus dem unmittelbaren Zugriff großer industrieller Produktionsstrukturen löste und in kleinere, unabhängige Schmelzöfen überführte.

Für die technische Einordnung ist dabei weniger die Zuschreibung einer künstlerischen Absicht relevant als die Veränderung der Produktionsumgebung. Ein kleinerer Schmelzofen ermöglicht andere Arbeitsbedingungen als eine industrielle Großanlage:

• kleinere Chargen,
• unmittelbare Anpassung der Formgebung,
• direkte Verbindung zwischen Schmelze und Werkzeug,
• Versuche mit Geometrie und Materialverteilung,
• stärkere Abhängigkeit vom einzelnen Prozessablauf.

Die Studioglasbewegung veränderte damit nicht die physikalischen Grundlagen des Materials. Quarzsand, Soda, Kalkstein und weitere Bestandteile müssen weiterhin aufgeschmolzen werden. Die Viskosität bleibt temperaturabhängig. Der Transformationsbereich bleibt für die Entspannung relevant. Verändert wurde vor allem die Organisation des Herstellungsprozesses und die Zugänglichkeit der Technik.

Die Bedeutung von Hüttenglas für die Glaskunst liegt daher nicht in einer mystischen Eigenschaft des Materials. Sie liegt in der direkten Kopplung von Schmelze, Werkzeug und Form. Der Weg vom Rohstoff zum Objekt bleibt technisch nachvollziehbar und kann in kleinerem Maßstab selbst bestimmt werden.

Welche Merkmale Hüttenglas tatsächlich zeigen

Bei der Beurteilung eines Glasobjekts sollte die Oberfläche nicht isoliert betrachtet werden. Ein handwerklich erzeugtes Objekt kann bewusst variierende Wandstärken, leichte Achsabweichungen oder unregelmäßige Übergänge aufweisen. Diese Eigenschaften sind jedoch nur dann ein belastbarer Hinweis auf Hüttenglas, wenn sie mit dem Herstellungsprozess zusammenpassen.

Folgende Merkmale können auf eine direkte Verarbeitung aus der Schmelze hindeuten:

• eine durch Blasen erzeugte Hohlform,
• Spuren von Rotation oder manueller Werkzeugführung,
• Übergänge, die durch Ansetzen oder erneutes Erwärmen entstanden sind,
• leichte Variationen zwischen formal ähnlichen Objekten,
• eine Geometrie, die nicht vollständig durch eine starre Pressform erklärt wird,
• thermisch anspruchsvolle Bereiche wie dicke Böden oder angefügte Elemente.

Keines dieser Merkmale beweist allein die Herstellung in einer Glashütte. Eine unregelmäßige Oberfläche kann auch durch eine Form, durch Nachbearbeitung oder durch gezielte industrielle Strukturierung entstehen. Umgekehrt kann ein gut kontrolliertes Hüttenglasobjekt sehr regelmäßig aussehen.

Bei Trinkgläsern aus einer Manufaktur ist zusätzlich die Gebrauchsfunktion relevant. Rand, Boden, Stiel und Kelch müssen nicht nur formal zusammenpassen. Sie müssen auch eine ausreichende mechanische und thermische Stabilität besitzen. Dünne Bereiche reagieren empfindlicher auf Stoß und Temperaturwechsel. Ein schwerer Boden verändert die Wärmeverteilung. Ein angesetzter Stiel bildet eine thermisch und mechanisch kritische Verbindung. Solche Details werden bereits während der Heißglasarbeit berücksichtigt und später durch den Kühlofen abgesichert.

Hüttenglas als Prozess, nicht als Deklaration

Die Hüttenglas-Definition lässt sich auf eine klare Prozesskette zurückführen. Zuerst werden geeignete Rohstoffe ausgewählt und gemischt. Danach wird die Mischung im Schmelzofen bei Temperaturen von über 1.500 °C verflüssigt und homogenisiert. Anschließend nimmt der Glasmacher einen zähflüssigen Glasposten auf. Durch Blasen, Rotation, Schwerkraft und Werkzeuge entsteht die Form. Zum Schluss wird das Objekt im Kühlofen kontrolliert abgekühlt und von thermischen Spannungen entlastet.

Wer Hüttenglas von Pressglas unterscheiden will, sollte daher nicht bei Schlagworten wie „handgemacht“ oder „Manufaktur“ stehen bleiben. Die entscheidenden Fragen betreffen den Ort der Schmelze, die Art der Aufnahme, die Formgebung und die Abkühlung.

Bei Hüttenglas ist der Ofen kein vorgelagerter Produktionsschritt, der vom fertigen Objekt getrennt werden kann. Er bestimmt die Viskosität, die Bearbeitungszeit und die Materialverteilung. Der Kühlofen ist ebenso wenig ein nachträgliches Zubehör. Er entscheidet darüber, ob die während der Formgebung erzeugte Geometrie auch als spannungsarmes Glasobjekt bestehen bleibt.

Damit liegt die technische Besonderheit des Hüttenglases in einer geschlossenen Prozesskette: vom Rohstoff über die Schmelze bis zur kontrollierten Entspannung. Die Tradition der Glashütten im Bayerischen Wald und die Studioglasbewegung um Erwin Eisch stehen für genau diese Verbindung von Ofentechnik, Materialverhalten und direkter Formgebung.
