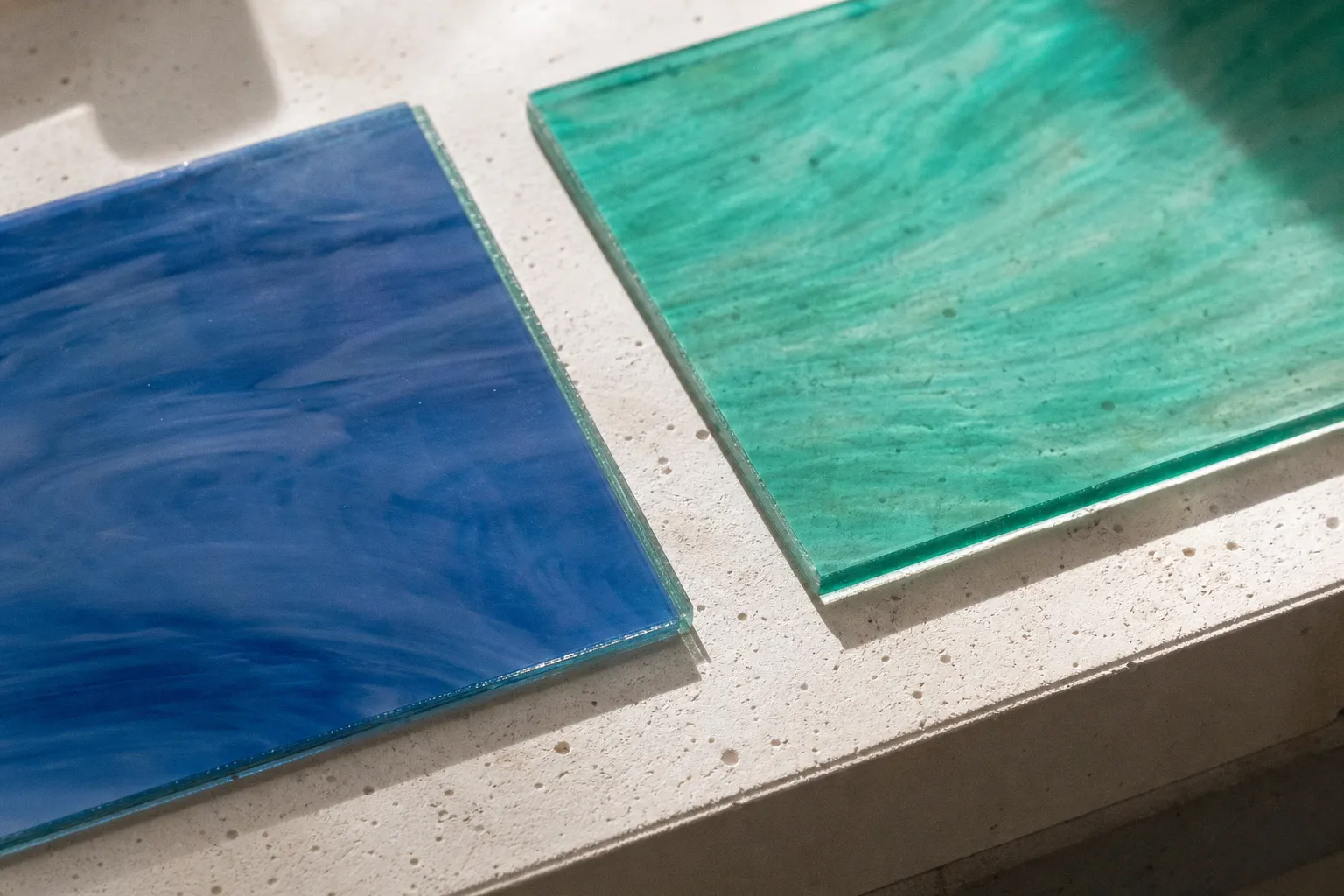

Glasfusing-Kompatibilität: Was vor dem Brand zu prüfen ist

Was im kühlen Werkstück wie eine homogene Fläche wirkt, kann bei dieser Spannungsdifferenz noch Wochen später reißen, oft erst dann, wenn der Ofen längst abgeschaltet ist und die Scheibe an ihren Bestimmungsort wandern soll. Die Atelierpraxis des Glasfusing steht damit vor einer Prüffrage, die weit über das handwerkliche Geschick hinausreicht: Sie verlangt ein Verständnis der Materialphysik, das mit bloßem Auge nicht zugänglich ist. Wer diese Prüfung vor dem Brand versäumt, gibt das Ergebnis in die Hand eines physikalischen Zufalls – und das kann bei musealen Aufträgen ebenso teuer werden wie im privaten Werkstattalltag.

Die physikalische Grenze: Warum der COE-Wert allein täuscht

Der Ausdehnungskoeffizient, kurz COE (Coefficient of Expansion) oder im deutschsprachigen Raum oft AK (Ausdehnungskoeffizient) genannt, beschreibt, wie stark sich ein Glas bei Erwärmung ausdehnt und beim Abkühlen wieder zusammenzieht. Für Fusing-Projekte hat sich eine Einteilung in zwei große Systeme durchgesetzt: COE 90 und COE 96. Innerhalb eines Systems – also etwa nur Gläser mit COE 90 oder nur solche mit COE 96 – lassen sich Werkstücke in der Regel miteinander verschmelzen, ohne dass es zu Sofortrissen kommt.

Diese Faustregel trügt jedoch in zweierlei Hinsicht. Erstens: Auch zwei Gläser mit nominell identischem COE-Wert können sich im Brand unterschiedlich verhalten, wenn sie von verschiedenen Herstellern stammen. Die genauen chemischen Rezepturen sind Betriebsgeheimnisse, und schon geringe Abweichungen in der Zusammensetzung – etwa im Boroxid- oder Alkalianteil – verändern das Fließverhalten im Ofen.

Zweitens reicht die Kennzeichnung allein nicht aus, wenn die Vorgeschichte eines Glases unklar ist. Bei Reststücken ohne eindeutige Hersteller- oder Chargenangabe, bei übernommenem Werkstattmaterial oder bei einem Glas aus unbekannter Quelle sollte die Kompatibilität vor dem Einsatz erneut geprüft werden. Das gilt ebenso, wenn sich nicht mehr nachvollziehen lässt, für welches Fusing-System das Material ursprünglich vorgesehen war. Eine solche Probe beantwortet nicht jede materialtechnische Frage, sie schafft aber eine belastbare Grundlage für die konkrete Kombination, die tatsächlich in den Ofen soll.

Der COE-Wert ist die Eintrittskarte in das Fusing – nicht die Garantie für ein spannungsfreies Werkstück.

Die Konsequenz ist eindeutig: Vor jedem Werkstück, das mehr als ein Glas verwendet, steht eine Materialprüfung. Dabei wird nicht nur gefragt, ob zwei Werte auf dem Papier zusammenpassen. Entscheidend ist, ob sich die Gläser im gemeinsamen Brand, beim Durchlaufen des Entspannungsbereichs und während des Abkühlens tatsächlich spannungsarm verhalten. Welche Prüfverfahren infrage kommen und woran ihre Aussagekraft hängt, zeigen die folgenden Abschnitte.

Viskosität und Entspannungsbereich: Die unsichtbaren Faktoren der Verträglichkeit

Betrachtet man die physikalischen Vorgänge beim Verschmelzen genauer, treten neben dem Ausdehnungskoeffizienten zwei weitere Größen in den Vordergrund: die Viskosität – also der Fließwiderstand des Glases im schmelzflüssigen Zustand – und der Entspannungsbereich (Annealing Range). In diesem Temperaturfenster, das je nach Glas zwischen etwa 480 und 540 °C liegt, bauen sich innere Spannungen ab, wenn das Werkstück kontrolliert abkühlt.

Damit zwei Gläser dauerhaft miteinander verbunden bleiben, müssen beide Faktoren zueinander passen. Ein Glas mit niedrigerer Viskosität fließt im Ofen stärker, während ein höherviskoses Glas seine Form stabiler hält. Treffen beide ohne ausreichende Abstimmung aufeinander, entstehen an der Fügefläche Scherkräfte, die sich beim Abkühlen als feine Risse, als sichtbare Verwerfungen oder als subtile Wölbung der gesamten Scheibe zeigen. Der Ausdehnungskoeffizient sagt darüber nichts aus – er beschreibt nur die Längenänderung, nicht das Fließverhalten.

Gerade bei mehrschichtigen Arbeiten kann dieser Unterschied entscheidend werden. Ein dünner Streifen, ein Pulverauftrag oder ein kleines Dekorelement verändert zwar nicht automatisch die grundsätzliche Eignung eines Glases, verteilt sich im Brand aber anders als eine massive Platte. Auch die Form des Werkstücks, die Schichtdicke und die Lage im Aufbau beeinflussen, wie deutlich sich Spannungen später bemerkbar machen. Ein Test mit zwei kleinen Glasstücken ersetzt deshalb nicht jede gestalterische Überlegung. Er zeigt jedoch, ob die Materialkombination grundsätzlich eine Chance auf eine dauerhafte Verbindung hat.

In der Werkstattpraxis wird diese Unsicherheit gerne übersehen, weil die Viskositätskurven der großen Hersteller wie Bullseye, Oceanside oder Spectrum nur intern vorliegen. Eine direkte Kurvenablesung ist im Atelier kaum möglich. Wer auf der sicheren Seite arbeiten möchte, gleicht daher die Chargen vor dem Brand empirisch ab. Genau hier setzen die klassischen Prüfmethoden an, die im Verband Deutscher Glasbläser (VDG) seit Jahrzehnten dokumentiert und in den Werkstattalltag weitergegeben werden.

Die Doppelfadenprobe als präzises Messinstrument für Glas

Unter den Verträglichkeitstests nimmt die Doppelfadenprobe eine Sonderstellung ein: Sie ist in der handwerklichen Tradition verwurzelt, lässt sich ohne Spezialgeräte durchführen und liefert dennoch quantitative Werte. Auf der VDG-Fachtagung 2024 wurde das Verfahren neu aufbereitet und in die Werkstattpraxis der Mitgliedsbetriebe zurückgetragen.

Das Prinzip: Zwei dünne Glasstäbe – vorzugsweise aus den zu prüfenden Materialien – werden an einem Ende in der Flamme oder im kleinen Ofen zusammengeschmolzen. Aus der Schmelzstelle wird durch behutsames Auseinanderziehen ein dünner Faden gezogen, dessen Durchmesser zwischen 0,2 und 0,5 Millimetern liegt. Nach dem Abkühlen hängt das Verhalten dieses Fadens von der inneren Spannung ab: Sind beide Gläser kompatibel, krümmt sich der Faden nur minimal. Herrscht ein Ungleichgewicht, wölbt er sich deutlich zur Seite – oder reißt im Extremfall.

Die Probe ist vor allem deshalb nützlich, weil sie zwei Materialien unmittelbar miteinander vergleicht. Sie prüft nicht das Etikett und nicht den Katalogwert, sondern das Verhalten der konkreten Glasstücke in einer gemeinsamen Verbindung. Bei einem Glas unbekannter Herkunft wird es dadurch möglich, zunächst eine kleine Menge gegen ein bekanntes Referenzglas zu testen, bevor daraus ein größeres Werkstück entsteht.

Eine Pfeilhöhe von mehr als vier Millimetern zeigt klar an, dass eines der beiden Gläser im Abkühlprozess stärker schrumpft als das andere. In diesem Fall darf das Werkstück nicht aus den geprüften Gläsern kombiniert werden – auch wenn der COE-Wert nominell passt. Die Probe lässt sich mehrfach wiederholen, etwa um zu testen, ob ein Tafelglas mit einem Streifenglas derselben Charge verträglich ist oder ob ein neues Lotglas in ein bestehendes Projekt eingebunden werden kann.

Dabei sollte die Probe möglichst nah an der späteren Anwendung bleiben. Werden mehrere Gläser in einem Werkstück kombiniert, ist es sinnvoll, nicht nur die auffälligste Paarung zu prüfen, sondern die kritischen Materialverbindungen einzeln anzusehen. Ein unauffälliges Ergebnis zwischen Glas A und Glas B sagt noch nichts über die Verbindung von Glas B mit Glas C aus. Auch die Tatsache, dass zwei Gläser im selben System liegen, ersetzt diesen Vergleich nicht.

Die Aussagekraft hängt außerdem von einer sauberen Durchführung ab. Unterschiedliche Fadendicken, ungleichmäßiges Erhitzen oder ein nicht kontrolliertes Abkühlen erschweren den Vergleich. Die Doppelfadenprobe ist kein magischer Ja-nein-Schalter, sondern ein reproduzierbarer Werkstattversuch. Je genauer die Bedingungen bei wiederholten Prüfungen gleich bleiben, desto besser lässt sich die Krümmung als Hinweis auf Spannungen bewerten.

Die Doppelfadenprobe kostet ein Stück Testglas und ein paar Minuten Ofenzeit – sie erspart jedoch einen kompletten Werkstattverlust.

Der Chip-Test: Spannungen unter polarisiertem Licht sichtbar machen

Wer noch schneller und noch visueller arbeiten möchte, greift zum Chip-Test, der in angelsächsischen Ateliers besonders verbreitet ist und sich auch im deutschsprachigen Raum zunehmend durchsetzt. Bei diesem Verfahren wird ein kleines Stück des zu prüfenden Glases – der sogenannte Chip – auf eine bekannte Basisplatte geschmolzen, üblicherweise bei rund 815 °C (1.500 °F). Nach dem kontrollierten Abkühlen legt man die Probe zwischen zwei gekreuzte Polarisationsfilter und betrachtet sie gegen eine helle Lichtquelle.

Unter polarisiertem Licht zeigen sich Spannungen als leuchtende Farbsäume oder helle Lichthöfe, die entlang der Fügekante zwischen Chip und Basisplatte sichtbar werden. Diese optischen Phänomene beruhen auf der Doppelbrechung – einer Eigenschaft, die Glas unter mechanischer Spannung entwickelt und die seine Lichtbrechung richtungsabhängig verändert. Ein gleichmäßig dunkles Bild – ohne helle Linien oder Farbringe – gilt als Bestätigung, dass die Gläser kompatibel sind.

Der visuelle Eindruck lässt sich durch ein Polarimeter noch objektivieren. Das Instrument misst den Gangunterschied (Retardation) in Nanometern pro Zentimeter Glasdicke. Liegt dieser Wert innerhalb von ±35 nm/cm, gilt die Kombination als verträglich. Größere Abweichungen – etwa 80 oder 120 nm/cm – kündigen mit hoher Wahrscheinlichkeit Spannungsrisse an, die zwar nicht immer sofort sichtbar sind, aber bei Temperaturwechsel oder mechanischer Belastung aktiviert werden.

Der Chip-Test besitzt eine andere Stärke als die Doppelfadenprobe. Er macht sichtbar, wo sich Spannungen konzentrieren, und kann dadurch eine erste visuelle Entscheidung ermöglichen. Für kleine Reststücke, deren Herkunft nicht mehr eindeutig ist, ist das besonders praktisch. Die Probe sollte allerdings mit einem Glas durchgeführt werden, dessen Eigenschaften und Fusing-System bekannt sind. Nur dann lässt sich das Ergebnis sinnvoll einordnen.

Die folgende Übersicht fasst die einzelnen Schritte zusammen:

1. Einen kleinen Chip, etwa 5 × 5 mm, des Testglases auf eine vorbereitete Basisplatte legen.

2. Beide Teile bei rund 815 °C beziehungsweise 1.500 °F verschmelzen und im Ofen langsam abkühlen.

3. Die Probe zwischen zwei gekreuzte Polarisationsfilter legen.

4. Bei hellem Hintergrund betrachten: Helle Lichthöfe oder Farbsäume kennzeichnen Spannungen.

5. Optional den Gangunterschied mit einem Polarimeter messen; Zielwert: ±35 nm/cm.

Ein dunkles Bild ist dennoch kein Freibrief für jede denkbare Anwendung. Der Test bezieht sich auf die konkrete Kombination und auf die Bedingungen, unter denen die Probe hergestellt wurde. Ein größerer Aufbau kann sich wegen seiner Geometrie, seiner Schichtdicke oder seiner thermischen Masse anders verhalten als ein kleiner Chip. Deshalb sollte das Ergebnis immer im Zusammenhang mit dem geplanten Werkstück gelesen werden.

Der Chip-Test ist besonders dann hilfreich, wenn Reststücke oder Gläser unbekannter Herkunft in eine Komposition eingebunden werden sollen. Er ersetzt jedoch nicht die Doppelfadenprobe, wenn es um die Abstimmung zweier größerer Tafeln geht, deren Verhalten im Brand über mehrere Quadratzentimeter hinweg homogen sein muss.

Gefahrenquellen im Brennprozess: Entglasung und thermische Belastung

Neben der Materialverträglichkeit lauern im Brennprozess weitere Risiken, die auch bei sorgfältig ausgewählten Gläsern zum Problem werden können. Dazu gehört an erster Stelle die Entglasung (Devitrification), ein Phänomen, bei dem sich beim langen Halten des Glases im Ofen winzige Kristalle an der Oberfläche bilden. Diese Kristallisation setzt ab etwa 746 °C (1.375 °F) ein und verändert die optischen wie mechanischen Eigenschaften des Glases empfindlich – eine matte, raue Oberfläche kann die Folge sein, und in hartnäckigen Fällen büßt das Werkstück an Transparenz ein.

In den typischen Fusing-Kurven wird dieser Bereich durchlaufen, weshalb das Brennprofil eine zentrale Rolle spielt. Kurze Haltezeiten im oberen Temperaturfenster, ein zügiger Durchlauf durch die Entglasungszone und ein präzise geführter Entspannungsbereich sind die wichtigsten Stellgrößen. Im Atelier bedeutet das: Lieber einmal mehr das Programm prüfen, als eine ganze Ofenladung durch eine kleine Programmierabweichung zu verlieren.

Auch die Abkühlphase verdient dieselbe Aufmerksamkeit wie das Aufheizen. Ein Werkstück kann nach dem scheinbar gelungenen Verschmelzen äußerlich ruhig aussehen und dennoch innere Spannungen enthalten. Wird der Entspannungsbereich zu schnell durchlaufen oder zu früh beendet, bleibt dem Glas nicht ausreichend Zeit, diese Spannungen abzubauen. Die Folgen zeigen sich dann nicht zwingend unmittelbar nach dem Öffnen des Ofens. Manchmal wird ein Riss erst durch eine spätere mechanische Belastung oder einen weiteren Temperaturwechsel ausgelöst.

Ebenso eindeutig verbietet sich die Kombination von Gläsern unterschiedlicher COE-Klassen im selben Werkstück. Wer COE 90 und COE 96 miteinander verschmilzt, erhält beim Abkühlen unweigerlich Risse – die unterschiedlichen Schrumpfungsraten arbeiten mit physikalischer Konsequenz gegeneinander. Auch Tricks wie das Puffern mit Zwischenschichten oder das Ausgleichen über das Brennprofil können diesen Grundsatz nicht aufheben; sie verteilen die Spannung lediglich, ohne sie aufzulösen.

Bei unbekannter Vorgeschichte sollte deshalb nicht versucht werden, die Unsicherheit durch ein besonders vorsichtiges Brennprofil zu kompensieren. Der richtige Schritt ist eine erneute Kompatibilitätsprüfung mit einer kleinen Probe. Erst wenn diese unauffällig ausfällt, lohnt es sich, das Material in einen größeren Aufbau zu übernehmen. Das Brennprogramm kann einen geeigneten Materialverbund unterstützen, aber es kann aus inkompatiblen Gläsern keinen kompatiblen machen.

Spannung im Glas lässt sich nicht wegheizen – sie wird beim Abkühlen sichtbar oder bleibt als schlummernde Gefahr im Werk.

Zusammengefasst lassen sich die wichtigsten Prüfschritte vor dem Brand in folgender Liste verdichten:

• COE-Werte vergleichen und sicherstellen, dass alle verwendeten Gläser zum selben System gehören.
• Bei Gläsern unbekannter Herkunft, unklarer Kennzeichnung oder nicht nachvollziehbarer Vorgeschichte eine neue Probe anfertigen.
• Bei unbekannten Gläsern oder Lieferantenwechsel einen Chip-Test mit Polarisationsfilter durchführen.
• Bei Werkstücken aus mehreren Tafeln die Doppelfadenprobe mit den tatsächlich vorgesehenen Materialien wiederholen.
• Den Gangunterschied im Polarimeter prüfen, sofern ein Gerät verfügbar ist; Grenzwert ±35 nm/cm.
• Das Brennprofil so wählen, dass die Entglasungszone ab 746 °C zügig durchlaufen wird.
• Den Entspannungsbereich kontrolliert und passend zur Materialkombination durchfahren.
• Niemals COE 90 und COE 96 in einem Werkstück kombinieren.

Wer diese Reihenfolge konsequent einhält, verschiebt das Risiko aus dem Werk in die Prüfphase – und genau dort gehört es hin. Die Prüfung ist kein bürokratischer Zusatz vor dem eigentlichen Arbeiten, sondern Teil des Entwurfs. Sie entscheidet mit darüber, welche Schichtung möglich ist, welche Gläser gemeinsam eingesetzt werden können und ob eine Oberfläche nach dem Brand nicht nur schön, sondern auch dauerhaft stabil bleibt.

Die handwerkliche Sorgfalt der Glasbläserei verwandelt sich dabei in eine methodische Materialprüfung, die jeder Werkstattroutine standhält. Gerade weil Fusing-Glas auf den ersten Blick so unmittelbar reagiert – schmelzen, verbinden, abkühlen –, wird die unsichtbare Phase leicht unterschätzt. Doch die entscheidende Arbeit endet nicht mit dem Ausschalten des Ofens. Sie beginnt oft schon vorher: beim COE-Vergleich, beim Glas-Kompatibilitätstest und bei der nüchternen Frage, ob die konkrete Kombination ihre Spannungen auch dann beherrscht, wenn niemand mehr hinsieht.
