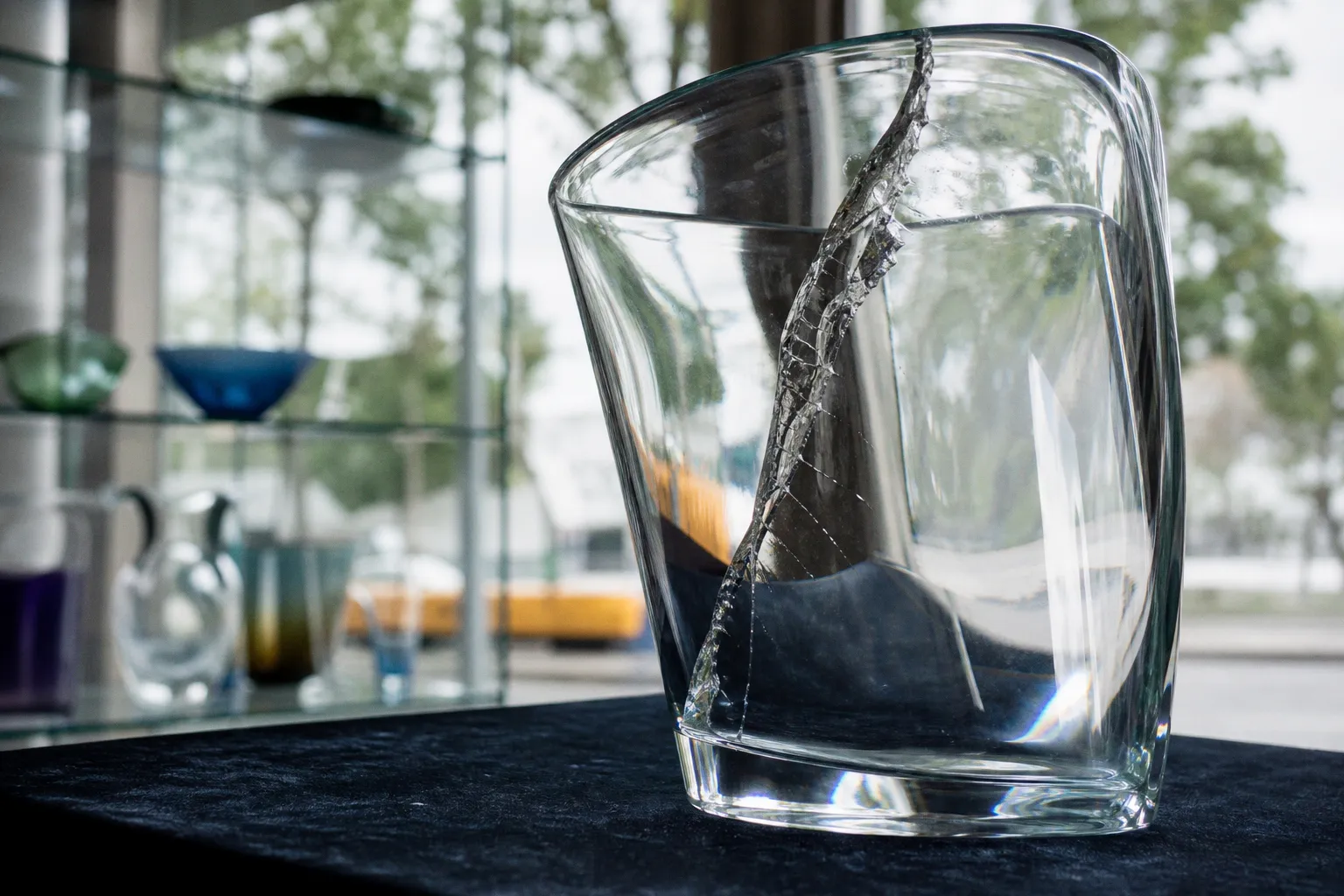

Spannungsrisse im Studioglas: Warum inkompatible Glassorten brechen

Beides ist unerquicklich, aber selten eine Analyse.

Bei Spannungsrissen im Studioglas liegt der Fehler häufig früher: in der Annahme, ein Ausdehnungskoeffizient sei bereits ein Kompatibilitätsnachweis. Er ist es nicht. Wer Studioglas-Kompatibilität auf „COE 90“ gegen „COE 90“ reduziert, verwechselt eine Kennzahl mit einem Verhalten. Glas verhält sich im Ofen nicht nach Etikett, sondern nach seiner gesamten thermischen und viskosen Charakteristik.

Das ist kein akademischer Einwand. Es entscheidet darüber, ob eine Glasplastik als Werk bestehen kann oder ob sie bloß bis zur nächsten Temperaturschwankung durchhält.

Gleiches Etikett ist keine Gleichheit im Material. Der Riss ist oft nur die verspätete Kritik des Glases.

Die Studioglasbewegung hat diese Frage überhaupt erst in ihre heutige Schärfe gebracht. Seit den 1960er Jahren wurde Glas aus den industriellen Rezepturen und Fertigungslogiken herausgelöst: kleine Öfen, eigene Schmelzen, freie Kombinationen, ein Atelier statt einer Fabrik. Harvey Littleton und Dominick Labino machten 1962 mit kleinem Ofen und leichter schmelzbarem Glas das Arbeiten mit Heißglas im eigenen Studio praktisch möglich. Erwin Eisch baute 1965 im Keller der Frauenauer Glashütte einen kleinen Ofen. Das war künstlerisch befreiend. Technisch bedeutete es: Verantwortung ohne Werkslabor.

Jenseits des COE-Werts: Warum thermische Ausdehnung allein täuscht

Der COE, also der thermische Ausdehnungskoeffizient, beschreibt, wie stark sich ein Glas bei Temperaturänderung ausdehnt oder zusammenzieht. Das ist relevant. Es ist nur nicht alles.

Die populäre Kurzform „gleiches COE = kompatibel“ hält einer ernsthaften Prüfung nicht stand. Zwei Gläser können denselben gemessenen Ausdehnungskoeffizienten besitzen und dennoch Spannungen erzeugen. Umgekehrt können Gläser mit abweichenden COE-Werten unter bestimmten Bedingungen verträglich sein. Bullseye verweist sogar auf kompatible Kombinationen, deren Werte um fünf oder mehr Punkte auseinanderliegen können. Das klingt für die Zahlenfraktion ketzerisch. Es ist schlicht Materialphysik.

Der erste Haken liegt im Messbereich. Ein COE ist keine universelle, zeitlose Eigenschaft, die man wie eine Schuhgröße auf den Karton druckt. Er muss immer mit dem Temperaturbereich angegeben werden, in dem er ermittelt wurde. Häufig erfolgt die Dilatometermessung etwa zwischen 20 und 300 °C. Gerade der für das Spannungsverhalten entscheidende Bereich oberhalb davon bis zum Entspannungsbereich wird damit aber nicht vollständig beschrieben.

Im Transformationsbereich verändert Glas sein Verhalten deutlich. Wer nur den nominellen AK-Wert des Glases prüft, betrachtet also einen Ausschnitt und erklärt ihn dreist zum Ganzen. Das ist die technische Variante der Redundanz: eine Zahl wird wiederholt, bis sie nach Gewissheit klingt.

Die Begriffe „COE 90“ oder „COE 96“ können innerhalb eines abgestimmten Systems nützlich sein. Herstellerübergreifend sind sie kein Freifahrtschein. Wer unterschiedliche Gläser kombiniert, weil die Zahl ähnlich aussieht, arbeitet nicht experimentell im guten Sinn. Er delegiert die Entscheidung an den Zufall.

Viskosität und Transformationsbereich: Die unsichtbare Gewalt im Glas

Die zentrale Frage lautet nicht nur: Wie stark schrumpft dieses Glas? Sie lautet ebenso: Wann hört es auf, nachzugeben?

Beim Abkühlen durch den Entspannungsbereich verändern Gläser ihre Viskosität. Sie werden zäh, dann steif. Zwei verbundene Glassorten können dabei unterschiedliche Rhythmen haben. Das eine Material ist bereits relativ starr, während das andere noch nachgiebiger wäre. Das steifere Glas zwingt das weichere in seine eigene Schrumpfbewegung. Daraus entstehen Spannungen.

Der Annealing Point wird bei einer Viskosität von 10¹³ dPa·s definiert. Der Strain Point liegt bei 10¹⁴,⁵ dPa·s und befindet sich bei den meisten Gläsern ungefähr 30 bis 40 Kelvin darunter. Zwischen diesen Punkten liegt keine esoterische Übergangszone, sondern der Bereich, in dem die spätere Stabilität des Objekts entschieden wird.

Man muss sich das präzise vorstellen: Ein verschmolzenes Objekt ist kein friedliches Nebeneinander zweier Farben. Es ist eine feste Verbindung. Wenn die Materialien im kritischen Temperaturfenster unterschiedlich schnell steif werden und unterschiedlich stark weiter schrumpfen wollen, arbeitet die Verbindung gegen sich selbst. Zunächst unsichtbar. Dann als Spannung. Schließlich als Riss.

Besonders anfällig sind Arbeiten, deren ästhetische Wirkung gerade auf Kontrasten beruht:

• opake Einschlüsse in transparentem Glas, weil sie Spannungszonen optisch verbergen können;
• dicke Überfangpartien auf dünneren Trägern, weil die Massen unterschiedlich abkühlen;
• scharfkantige Einlagen und geometrische Fusing-Motive, weil Ecken Spannung konzentrieren;
• großflächige Kombinationen verschiedener Serien oder unbekannter Fundgläser;
• nachträgliche Heißbearbeitung an bereits verschmolzenen Partien, wenn der ursprüngliche Testprozess damit nicht mehr vergleichbar ist.

Nicht jede sichtbare Linie ist allerdings ein Inkompatibilitätsriss. Ein Riss kann ebenso aus mechanischer Belastung, einem Schlag, Oberflächenschäden, lokalem Temperaturschock oder unzureichendem Tempern stammen. Die Diagnose am fertigen Objekt verlangt Nüchternheit. Wer jeden Bruch reflexhaft dem COE zuschreibt, ersetzt eine Legende durch eine andere.

Spannungen im Glas erkennen, bevor das Werk bricht

Restspannungen sind nicht immer mit bloßem Auge erkennbar. Das ist ihr perfidester Zug. Das Objekt wirkt makellos, die Oberfläche glänzt, der Verkauf ist erfolgt – und dann reicht ein Temperaturwechsel, eine ungünstige Lagerung oder eine kleine mechanische Belastung, um die bereits vorhandene Spannung freizusetzen.

Unter gekreuztem polarisiertem Licht lassen sich Spannungsfelder sichtbar machen. Je nach Aufbau erscheinen helle oder farbige Muster, die auf innere Spannungen hinweisen können. Bei transparenten oder transluzenten Arbeiten ist das ein sehr brauchbares Diagnosemittel. Es ersetzt keine Kenntnis des Prozesses, aber es beendet das Rätselraten.

Einige Symptome verdienen besondere Aufmerksamkeit:

1. Risse entstehen verzögert und ohne erkennbare äußere Einwirkung. Das deutet eher auf gespeicherte Spannung als auf einen einzelnen Stoß hin. Ein plötzlich auftretender Riss ist kein Beweis, aber ein ernstes Indiz.

2. Der Bruch folgt einer Materialgrenze. Verläuft der Riss entlang einer Einlage, einer Farbzone oder einer Verschmelzungskante, muss die Kompatibilität der verwendeten Gläser geprüft werden. Die Grenze ist dann nicht bloß Gestaltung, sondern möglicherweise eine Sollbruchstelle.

3. Die Oberfläche zeigt keine eindeutige Einschlagstelle. Mechanischer Schaden beginnt oft an einer klaren Beschädigung. Fehlt sie, wird die thermische Vorgeschichte interessanter.

4. Dicke und dünne Bereiche treffen abrupt aufeinander. Das kann auch bei einer einzigen Glassorte zu Problemen führen. Die Oberfläche kühlt schneller als der Kern; sie möchte früher schrumpfen, während der Kern noch warm ist. Zugspannungen an der Oberfläche sind dann die logische Folge.

5. Das Objekt reagiert empfindlich auf geringe Wärmeunterschiede. Ein Werk, das bei moderaten Temperatursprüngen reißt, hatte sehr wahrscheinlich keine robuste Spannungsreserve. Das ist kein Zeichen besonderer Sensibilität. Es ist ein technisches Defizit.

Ein Werk, das nur im Regal spannungsfrei bleibt, ist nicht stabil. Es ist bloß noch nicht geprüft worden.

Für Sammler ist diese Unterscheidung entscheidend. Ein historisches Studioglasobjekt darf Gebrauchsspuren und sogar materialbedingte Alterung zeigen. Aber ein fortschreitender Spannungsriss ist keine romantische Patina. Er verändert Statik, konservatorischen Zustand und ästhetische Integrität. Gerade bei skulpturalen Arbeiten, deren Form auf einer klaren Silhouette beruht, zerstört ein wandernder Riss die formale Konsequenz zuerst – und erst danach den Marktwert.

Die Abkühlkurve: Wo gute Absicht in Restspannung endet

Die zweite große Ursache für Studioglasbruch ist nicht das falsche Glas, sondern das falsche Abkühlen. Oder genauer: die Illusion, langsam sei automatisch langsam genug.

Nach dem Formen muss das Objekt am Annealing Point ausreichend lange gehalten werden, damit sich Spannungen abbauen können. Danach muss es kontrolliert durch den Bereich bis unter den Strain Point geführt werden. Wird zu schnell gekühlt, entstehen erneut Spannungsunterschiede. Besonders bei dickwandigen Formen ist das Risiko erheblich, weil Oberfläche und Kern nicht dieselbe Temperatur haben.

Ein dicker Glasblock kann außen bereits vergleichsweise kühl und steif sein, während das Innere noch deutlich wärmer bleibt. Die äußere Schicht möchte schrumpfen; der Kern hält dagegen. Das Ergebnis sind innere Zug- und Druckspannungen. Nicht sichtbar. Aber vorhanden.

Hier scheitert die verbreitete Ofenromantik. Ein Temperprogramm ist keine moralische Haltung. „Ich habe vorsichtshalber langsam gekühlt“ ist ohne Angaben zu Glasrezeptur, Wandstärke, Geometrie, Ofen und vorangegangener Hitzearbeit kein belastbarer Satz.

Für die Praxis bedeutet das:

• Den Temperplan an die stärkste Materialansammlung anpassen, nicht an die mittlere Wandstärke.
• Abrupte Übergänge von massiv zu dünn als thermische Problemzonen behandeln.
• Nach aufwendiger Heißbearbeitung nicht blind auf einen Standardzyklus vertrauen.
• Bei unbekannten Kombinationen zuerst Testkörper herstellen, statt die finale Skulptur zum Versuchsträger zu machen.
• Die reale Ofentemperatur und Temperaturgleichmäßigkeit ernst nehmen; eine Programmanzeige ist kein naturwissenschaftlicher Beweis.

Ein universeller Temperplan für alle Studioglasobjekte existiert nicht. Wer einen solchen verspricht, verkauft Beruhigung, nicht Fachwissen. Die erforderlichen Haltezeiten und Abkühlraten hängen von Glas, Form, Masse, Ofen und Verfahren ab. Eine dünne, flache Fusingarbeit stellt andere Anforderungen als eine dicke, frei geblasene Form mit eingearbeiteten Fremdgläsern.

Der Chip-Test: Ein brauchbarer Standard, kein Orakel

Für die Glasverschmelzung ist der Chip-Test ein sinnvoller praktischer Ansatz, um Kompatibilität zu prüfen. Er ist gerade deshalb wertvoll, weil er nicht an der abstrakten Zahl klebt, sondern das Material im Prozess beobachtet.

Im beschriebenen Standardverfahren werden kleine Glaschips von etwa 12,5 Millimetern auf einer klaren Testscheibe von rund 63,5 Millimetern angeordnet. Zwischen den Chips sowie zum Rand der Scheibe sollte ausreichend Abstand bleiben, mindestens etwa 25 Millimeter. Die Probe wird auf 816 °C gebrannt, dort 15 Minuten gehalten, anschließend entspannt und nach dem Abkühlen unter gekreuztem polarisiertem Licht untersucht.

Der Ablauf ist überschaubar. Seine Aussage ist es nicht.

1. Grundglas und Testglas eindeutig markieren. Nicht aus Gedächtnis arbeiten. Chargen, Serien, Oberflächen und Farben dokumentieren. Das ist banal, bis nach drei Wochen fünf fast identische Proben auf dem Tisch liegen.

2. Die Probe sauber und prozessnah aufbauen. Der Chip-Test soll die geplante Verbindung simulieren. Eine schlampig gelegte Probe erzeugt Interpretationsnebel, keine Erkenntnis.

3. Den Brennvorgang nachvollziehbar protokollieren. Nicht nur Spitzentemperatur und Haltezeit zählen. Auch Aufheizung, Abkühlung und Temperphase gehören dazu.

4. Unter polarisiertem Licht auswerten. Sichtbare Spannungsbilder um die Chips oder an Übergängen sind Warnzeichen. Eine unauffällige Probe ist dagegen nur für diesen Prozess unauffällig.

5. Das Ergebnis nicht überdehnen. Ein Test kann eine konkrete Kombination unter konkreten Bedingungen stützen. Er beweist nicht, dass dieselben Gläser jede weitere Heißbearbeitung, jede Wandstärke und jede Objektform klaglos überstehen.

Der Chip-Test wurde Ende der 1970er Jahre entwickelt und ist kein dekoratives Ritual. Er zwingt zur Materialdisziplin. Das allein unterscheidet ihn wohltuend von der üblichen COE-Mystik.

Prozessabhängigkeit: Warum ein bestandener Test später trotzdem versagen kann

Ein Glas kann in einem Standardtest kompatibel erscheinen und im eigenen Werkprozess dennoch problematisch werden. Das ist kein Widerspruch, sondern die Konsequenz daraus, dass Glas auf Temperaturgeschichte reagiert.

Wer wesentlich heißer arbeitet, länger hält, mehrfach feuert oder große Materialmassen formt, verändert die Bedingungen grundlegend. Besonders lange Haltezeiten im hochtemperierten Bereich können einzelne Gläser verändern; ab etwa 746 °C beginnt bei manchen Rezepturen bereits ein Bereich, in dem Devitrifikation und andere Veränderungen relevant werden können. Auch sehr langsames Brennen oder ausgedehnte Haltephasen können die Eigenschaften einer Kombination verschieben.

Das betrifft nicht nur Fusing. Freies Glas, heiße Applikationen, Überfänge, Einschmelzungen und spätere Korrekturen sind jeweils eigene thermische Biografien. Eine Glasplastik, die nach dem ersten Brand stabil war, kann nach einer weiteren Bearbeitung Spannungen aufbauen, wenn sich Temperaturverlauf und Abkühlbedingungen ändern.

Die richtige Reihenfolge ist daher unerquicklich, aber klar:

• Zuerst die geplante Form und stärkste Wandung definieren.
• Dann die konkret verwendeten Gläser als Kombination bestimmen.
• Anschließend einen Test mit möglichst ähnlicher Hitzearbeit durchführen.
• Den Temperprozess für die reale Objektgeometrie entwickeln.
• Erst danach die finale Arbeit ausführen.

Das klingt weniger frei als die heroische Vorstellung vom spontanen Atelierexperiment. Es ist aber die Voraussetzung dafür, dass Freiheit nicht in Beliebigkeit kippt. Studioglas hat seine künstlerische Würde nie daraus bezogen, dass es physikalische Grenzen ignoriert. Sondern daraus, dass es sie sichtbar, produktiv und manchmal widersprüchlich macht.

Was Sammler bei verdächtigen Spannungsrissen tun sollten

Bei einem bestehenden Objekt ist Vorsicht sinnvoller als voreilige Reparatur. Der Riss selbst lässt sich nicht durch nachträgliches „Entspannen“ wegdenken. Jede thermische Intervention kann das Problem verschärfen, wenn Materialkombination und Herstellungsweg unbekannt sind.

Sinnvoll ist ein abgestuftes Vorgehen:

• Das Objekt nicht unnötig Temperaturwechseln aussetzen: keine Fensterbank, keine Heizkörpernähe, keine ungeheizte Garage.
• Den Verlauf des Risses fotografisch dokumentieren, möglichst mit Datum und Maßstab.
• Bei transparentem Glas eine Prüfung unter polarisiertem Licht durch eine fachkundige Werkstatt oder Restaurierung erwägen.
• Keine Klebung als technische Lösung missverstehen. Sie kann stabilisieren oder optisch kaschieren, beseitigt aber keine innere Spannung.
• Vor einer thermischen Reparatur klären lassen, ob es sich um ein einheitliches Glas, eine unbekannte Kombination oder eine komplexe mehrteilige Arbeit handelt.

Die Herkunft eines Objekts kann Hinweise geben, ersetzt aber keine Diagnose. Auch ein Werk aus einer bedeutenden Studioglas-Werkstatt ist nicht automatisch spannungsfrei. Die Kunstgeschichte kennt genug Beispiele, in denen die Idee überzeugender war als ihre materielle Durchführung. Man sollte diesen Satz nicht als Angriff auf das Werk missverstehen. Er ist die Voraussetzung dafür, es ernst zu nehmen.

Der Riss ist kein Betriebsunfall der Form

Studioglasbruch hat selten nur eine Ursache. Inkompatible Glassorten, unzureichendes Tempern, problematische Wandstärken, lokale Temperaturschocks und mechanische Belastung können sich überlagern. Gerade deshalb ist die fixierte Frage nach dem einen COE-Wert so unerquicklich: Sie verspricht eine Eindeutigkeit, die das Material nicht hergibt.

Der AK-Wert ist ein Ausgangspunkt. Nicht mehr. Entscheidend sind Ausdehnung und Viskosität im relevanten Temperaturbereich, die konkrete Verbindung der Gläser, die Masse des Objekts und die tatsächliche Brennkurve. Wer diese Ebenen trennt und prüft, vermeidet die meisten klassischen Glasverschmelzung-Fehler. Wer sie ignoriert, produziert keine expressive Unberechenbarkeit, sondern technischen Kitsch.

Ein gelungenes Studioglasobjekt muss nicht steril sein. Es darf Risiken zeigen, Widerstände, radikale Übergänge. Aber seine Spannung sollte formal gewollt sein – nicht als unsichtbarer Defekt im Material lauern.
