Glaskunst selber machen: Warum Risse entstehen und was hilft

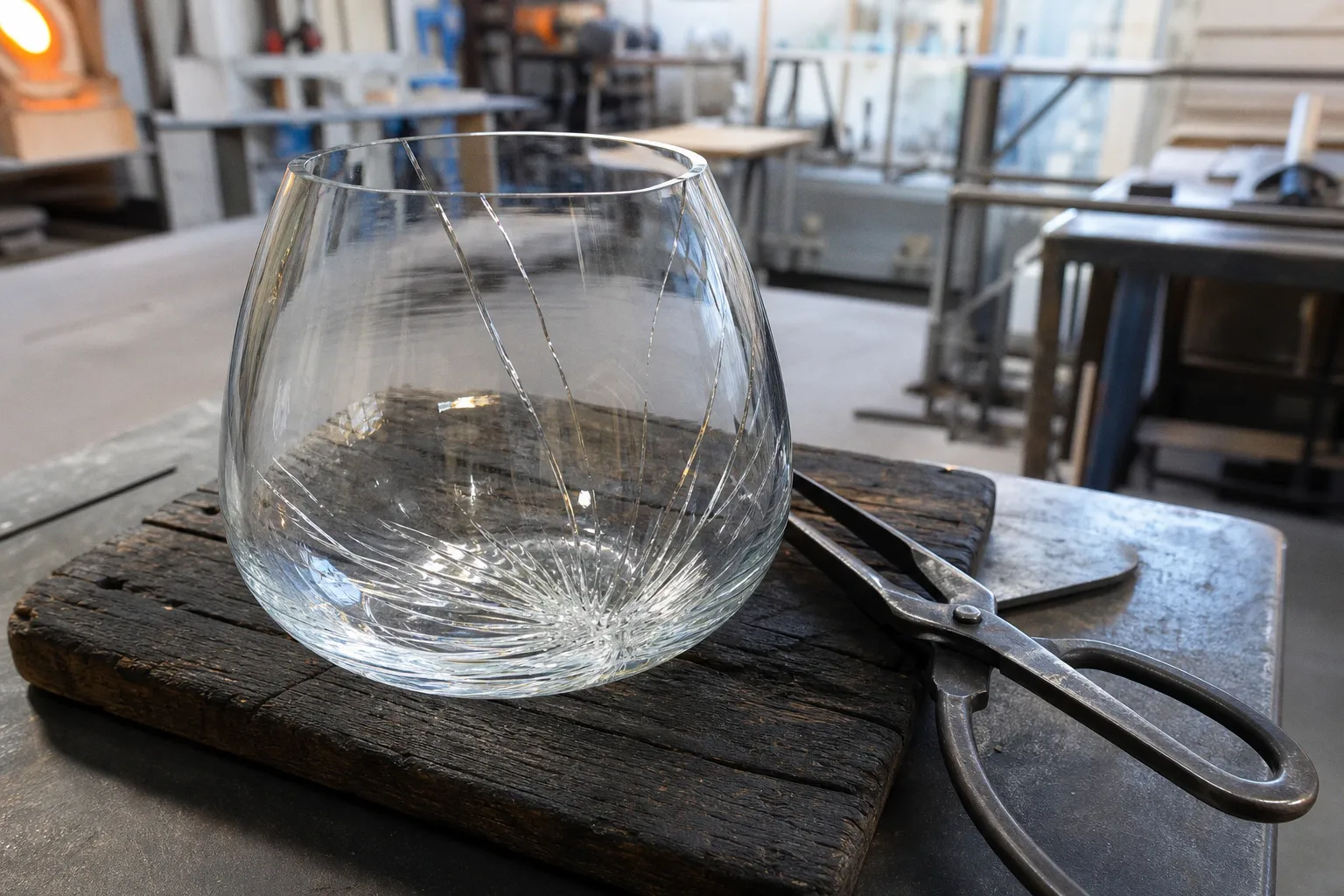

Der Riss ist selten ein Unfall. Er ist fast immer die sichtbare Quittung für eine Entscheidung, die Stunden zuvor gefallen ist: zu schnell aufgeheizt, zu ungeduldig abgekühlt, Gläser nach Etikettenlogik kombiniert oder eine Kante behandelt, als wäre sie bloß ein Rand. Wer Glaskunst selber machen will, muss sich von einer bequemen Illusion verabschieden: Der Brennofen verzeiht keine guten Absichten.

Besonders beim Fusing und beim Ofenguss zeigt sich das brutal klar. Das Objekt kann den Brand scheinbar unversehrt überstehen, kühl werden und erst später reißen. Dann wird gern von „Materialpech“ gesprochen. Meist ist das eine Ausrede. Glas speichert thermische Spannungen mit einer Konsequenz, die man als Gestalter ernst nehmen sollte. Nicht jedes Problem lässt sich sehen. Aber jedes Problem hat eine Ursache im Aufbau, in der Temperaturführung oder in der Materialwahl.

Ein Riss ist kein dekorativer Zufall. Er ist die Form, in der Glas eine schlechte Prozessentscheidung dokumentiert.

Die Physik des Temperns: Warum kontrolliertes Abkühlen entscheidend ist

Glas erstarrt nicht in einem einzigen, sauberen Moment. Es durchläuft beim Abkühlen einen Bereich, in dem seine äußeren Zonen bereits steifer werden, während der Kern noch anders reagiert. Kühlt die Oberfläche deutlich schneller als das Innere, entstehen Spannungen. Das Werk kann sich verziehen, spontan brechen oder bei einer späteren mechanischen Belastung versagen. Genau dafür gibt es das Tempern.

Tempern ist kein optionaler Komfortschritt für besonders sorgfältige Werkstätten. Es ist die kontrollierte Abkühlphase, in der innere Spannungen abgebaut werden. Wer sie abkürzt, produziert keine „handgemachte Spannung“ und schon gar keine expressive Unregelmäßigkeit. Er produziert ein Objekt mit zweifelhafter Haltbarkeit.

Für Bullseye-Ofenglas wird eine Temperhaltephase bei rund 482 °C angegeben. Wie lange diese Phase dauern muss, hängt jedoch nicht nur von der nominellen Dicke ab. Entscheidend sind auch:

• die tatsächliche Glasdicke an der massivsten Stelle;
• der Aufbau aus Schichten, Einschlüssen und Überlappungen;
• die Größe des Werkstücks;
• die Position im Ofen und die reale Temperaturverteilung;
• die Frage, ob es sich um ein flaches Fusing-Objekt, eine Schale im Slumping oder einen voluminösen Ofenguss handelt.

Hier beginnt der Unterschied zwischen bloßem Basteln und belastbarer Glasgestaltung zu Hause. Eine flache, gleichmäßig aufgebaute Platte reagiert anders als ein Objekt mit mehreren Lagen, dicken Rändern oder einem eingeschlossenen Relief. Wer für beides dieselbe Brennkurve übernimmt, verwechselt Rezept mit Urteilskraft.

Im kritischen Temperbereich darf die Temperaturdifferenz innerhalb des Werkstücks nicht beliebig wachsen. Als Orientierung für Bullseye-Glas gelten zwischen etwa 482 und 427 °C maximal 5 °C Temperaturunterschied im Glas; zwischen rund 427 und 371 °C sind bis zu 11 °C vorgesehen. Diese Werte sind keine universelle Naturkonstante für jedes Glas. Sie zeigen aber, worum es geht: Gleichmäßigkeit. Nicht Tempo.

Die verbreitete Idee, man könne den Ofen nach dem Ausschalten „ein wenig lüften“, damit es schneller gehe, gehört in die Kategorie folgenreicher Halbwahrheiten. Ein geöffneter Ofen erzeugt keine kontrollierte Abkühlung, sondern lokale Temperaturunterschiede. Das Glas bekommt einen Kälteschock an der Oberfläche, während sein Inneres noch in einer völlig anderen thermischen Lage steckt. Es ist die elegante Art, mehrere Arbeitstage zu ruinieren.

Für erste Brände wird bei Bullseye bis etwa 538 °C eine konservative Aufheizrate von ungefähr 222 °C pro Stunde genannt. Auch das ist kein Freibrief, diese Zahl blind in jeden Regler zu tippen. Ofen, Beladung, Glasformat und Material verändern die Realität. Die Zahl ist nützlich als Haltung: Bei unbekannten Kombinationen startet man nicht mit aggressiver Beschleunigung, sondern mit einer Brennkurve, die dem Material Zeit gibt.

Thermischer Schock: Die Gefahr beginnt lange vor der Schmelze

Viele Anfänger verbinden Glasbruch mit hohen Temperaturen. Das greift zu kurz. Gerade unterhalb von etwa 454 °C kann Glas bei zu schnellem oder ungleichmäßigem Erhitzen einen Temperaturschock erleiden. Das Stück muss dafür nicht glühen, nicht weich werden und nicht sichtbar „arbeiten“. Es reicht, dass einzelne Bereiche zu schnell vorauslaufen.

Ein klassischer Fehler bei der Glasverschmelzung: Eine dicke oder komplex geschichtete Arbeit wird so behandelt wie ein einzelnes, dünnes Glasplättchen. Die obere Lage erwärmt sich rasch. Der untere Bereich, die Kante oder eine massive Überlappung hinkt hinterher. Im Material entsteht ein Spannungsgefälle. Der spätere Riss beginnt dann oft dort, wo die Arbeit ohnehin schon formal verletzlich ist: an einem scharfen Inneneck, an einer Überkreuzung von Glasstreifen oder an einem Übergang von dünn zu dick.

Die Kitschgefahr der Heim-Glaskunst liegt nicht nur in den üblichen Sonnenfängern und bedeutungsschweren Farbherzen. Sie liegt auch in der Gedankenlosigkeit, mit der Materialmasse behandelt wird. Farben, Schnipsel und Dekore werden aufeinandergelegt, weil die Komposition auf dem Tisch nett wirkt. Im Ofen zeigt sich dann, dass die Konstruktion thermisch redundant und statisch unklug ist.

Bei der Planung helfen vier einfache Fragen:

1. Wo liegt die größte Masse?

Nicht die Gesamtfläche zählt, sondern die massivste Stelle. Zwei überlappende Lagen, ein dicker Nugget oder ein eingeschlossenes Relief verändern die Aufheizung und das Abkühlen deutlich stärker als eine großflächige, einzelne Scheibe.

2. Wo wechseln Dicke und Richtung abrupt?

Harte Übergänge sind gestalterisch nicht verboten. Aber sie verlangen Disziplin. Ein dünner Ausläufer neben einer massiven Verdichtung ist kein neutrales Detail, sondern eine thermische Sollbruchstelle.

3. Gibt es geschlossene Einschlüsse oder Lufttaschen?

Sie sind nicht automatisch unzulässig, doch sie verändern den Verlauf von Wärme und können beim Erhitzen problematisch werden. Wer Blasen will, muss sie als konstruktives Element planen, nicht als Zufallsprodukt einer zu dichten Schichtung.

4. Ist die Brennkurve auf diese konkrete Arbeit bezogen?

Eine gespeicherte Standardkurve kann ein Ausgangspunkt sein. Sie ersetzt nicht die Anpassung an Format, Dicke und Glasaufbau. Das Establishment der Hobbyanleitungen liebt Universallösungen. Glas nicht.

Bei einem neuen Ofen oder einer ungewohnten Glasart ist es sinnvoll, mit kleinen Testplatten zu arbeiten. Nicht als Pflichtübung für Pedanten, sondern als Materialforschung im Miniaturformat. Die Verteilung im Ofen kann von der Anzeige abweichen; ein Werkstück in der Mitte reagiert nicht zwingend wie eines am Rand. Wer größere Serien plant, sollte diese Unterschiede kennen, bevor er ein aufwendiges Werk aufs Spiel setzt.

Kompatibilität und Spannungen: Mehr als nur der COE-Wert

„Beide Gläser haben denselben COE, das passt schon.“ Dieser Satz hat in der Glasgestaltung erstaunlich viel Schaden angerichtet.

Der Wärmeausdehnungskoeffizient, kurz COE, beschreibt, wie stark sich ein Glas bei Temperaturänderungen ausdehnt und zusammenzieht. Er ist eine relevante Kennzahl. Aber er ist kein Kompatibilitätszertifikat. Zwei Gläser können denselben angegebenen COE besitzen und beim gemeinsamen Fusing trotzdem Spannungen entwickeln. Zusammensetzung, Herstellungsserie, Farbmittel und das Verhalten im Ofen spielen mit hinein.

Vor allem Gläser verschiedener Hersteller sollten nicht allein aufgrund ähnlicher Zahlen miteinander kombiniert werden. Ihre Kompatibilität muss separat getestet werden. Das klingt nach Mühe. Ist es auch. Aber diese Mühe trennt eine bewusst entwickelte Arbeit von einer Ansammlung hübscher Scherben.

Ein Teststreifen ist aussagekräftiger als eine Produktbeschreibung

Für einen praxistauglichen Kompatibilitätstest werden kleine Streifen oder Zuschnitte der betreffenden Gläser miteinander verschmolzen. Nach einem vollständigen, sorgfältigen Tempervorgang lässt sich das Ergebnis beurteilen. Polarisationsfilter können Spannungen sichtbar machen; auch ein späteres Brechen ohne erkennbare mechanische Ursache ist ein deutlicher Hinweis, dass die Verbindung nicht tragfähig war.

Dabei gilt: Ein bestandener Test ist nur dann ernst zu nehmen, wenn er dem geplanten Werk ähnelt. Wer zwei dünne Probestreifen testet und anschließend eine schwere, mehrlagige Schale baut, hat nicht getestet, sondern sich beruhigt. Die Aussagekraft des Versuchs hängt vom Aufbau ab.

Besonders problematisch sind diese Kombinationen:

• unbekannte Restgläser ohne eindeutige Zuordnung;
• Glas verschiedener Hersteller mit vermeintlich gleichem COE;
• Fundglas, Fensterglas oder Flaschenglas in Verbindung mit geprüftem Ofenglas;
• opake und transparente Gläser in komplexen Stapelungen, wenn ihr Brennverhalten nicht erprobt wurde;
• Dekore, Metalleinschlüsse oder Glasgranulate, deren Reaktion im gewählten System nicht bekannt ist.

Das heißt nicht, dass experimentelle Glaskunst nur mit vorab sortierten Produktfamilien möglich wäre. Es heißt etwas Strengeres: Experiment braucht eine Versuchsanordnung. Wer bewusst inkompatible Materialien einsetzt, kann Spannungen, Risse oder Brüche als Teil eines künstlerischen Konzepts untersuchen. Dann muss die Fragilität aber sichtbar mitgedacht sein. Ein unerwarteter Riss ist keine Konzeptkunst, nur weil man ihn nachträglich so nennt.

Materialgerechtigkeit beginnt dort, wo der COE-Wert nicht mehr als magisches Kürzel missverstanden wird.

Die Kante ist kein Nebenschauplatz

Risse beginnen häufig an Kanten. Das ist keine Laune des Materials, sondern Mechanik. Eine beschädigte Kante senkt die Widerstandsfähigkeit von Glas gegen thermische Belastung. Kleine Ausmuschelungen, tiefe Riefen und unsaubere Bruchstellen wirken als Ansatzpunkte, an denen sich Spannung konzentrieren kann.

Gerade beim Zuschneiden für die Glaskunst selber machen wird oft hastig gearbeitet: Ritzlinie setzen, brechen, weiter. Die Kante sieht auf den ersten Blick ordentlich aus, also gilt sie als brauchbar. Das genügt nicht. Eine Kante kann optisch unauffällig und dennoch vorgeschädigt sein. Unter Hitze wird aus einem kaum sichtbaren Defekt schnell eine deutliche Risslinie.

Eine saubere Schnittkante ist deshalb nicht bloß eine Frage der Eleganz. Sie ist eine Voraussetzung für belastbare Arbeit. Das betrifft besonders:

• schmale Streifen, die beim Brechen leicht verdreht werden;
• lange Schnitte mit ungleichmäßigem Druck;
• Innenecken und spitze Winkel;
• Glasstücke, die nach dem Schnitt auf harten Flächen abgesetzt oder gegeneinandergeschoben werden;
• Reste aus früheren Projekten, deren Kanten bereits Stöße erlebt haben.

Die formale Strenge beginnt hier im Kleinen. Ein Werk, dessen äußere Kontur aus unkontrollierten Splitterkanten besteht, kann gewollt roh wirken. Doch roh ist nicht dasselbe wie beschädigt. Wer eine gebrochene Ästhetik anstrebt, muss die Bruchlinie steuern können. Andernfalls bleibt nur der Eindruck von Material, das seinem Urheber davongelaufen ist.

Was bei Kanten konkret hilft

• Schneidwerkzeug sauber halten und eine gleichmäßige Ritzlinie setzen, statt mehrmals über dieselbe Linie zu fahren. Mehrfaches Ritzen erzeugt keine größere Sicherheit, sondern oft zusätzliche Schäden.
• Glas nach dem Schnitt kontrolliert brechen, nicht verdrehen oder unter Spannung herausreißen.
• Sichtbar ausgebrochene oder stark gekerbte Kanten vor dem Brennen aussortieren beziehungsweise gezielt nachbearbeiten.
• Besonders scharfe Innenecken in der Gestaltung entschärfen, wenn sie keine zwingende konzeptionelle Funktion haben.
• Werkstücke beim Transport zwischen Schneidetisch und Ofen nicht aufeinanderreiben lassen. Glas beschädigt sich erstaunlich geräuschlos.

Nicht jeder Kantenriss ist ein Temperfehler. Das muss man präzise trennen. Der Brand kann korrekt gewesen sein, während eine vorgeschädigte Kante unter der thermischen Belastung nachgibt. Umgekehrt kann eine makellose Schnittkante einen schlechten Tempervorgang nicht retten. Glasgestaltung ist kein System einzelner Tricks, sondern eine Kette von Abhängigkeiten.

Kaltbearbeitung: Geduld schützt das Werk nach dem Brand

Der Ofen ist kalt genug zum Öffnen. Das bedeutet noch nicht automatisch, dass ein massiver Ofenguss im Inneren vollständig auf Raumtemperatur ist. Wer zu früh schleift, graviert, bohrt oder ein noch warmes Objekt mit kaltem Wasser bearbeitet, erzeugt erneut ungleichmäßige Kontraktion. Der Riss entsteht dann nicht beim Brennen, sondern in dem Moment, in dem man glaubt, die Arbeit sei längst abgeschlossen.

Für gegossene Glasobjekte gilt als sinnvolle Mindestregel: Vor Schleifen, Gravieren oder anderer Kaltbearbeitung mindestens 24 Stunden auf Raumtemperatur kommen lassen. Bei komplexen oder besonders dicken Arbeiten ist die Versuchung groß, diese Pause als übertriebene Vorsicht abzutun. Sie ist es nicht. Im Zweifel ist Zeit günstiger als ein Neuguss.

Die Abfolge sollte nüchtern sein:

1. Den Ofen erst nach dem vollständigen, für den Aufbau geplanten Abkühlvorgang öffnen.

2. Das Objekt nicht sofort auf kalte Metallflächen, Steinplatten oder in Zugluft legen.

3. Bei massiven Arbeiten eine zusätzliche Ruhezeit außerhalb des Ofens einplanen.

4. Erst dann Kaltbearbeitung beginnen: schleifen, gravieren, sandstrahlen oder polieren.

5. Kühlwasser bei der Bearbeitung so einsetzen, dass kein extremer Temperaturkontrast entsteht.

Die Versuchung des schnellen Finishs ist verständlich. Eine frisch gebrannte Arbeit verlangt nach Kontrolle, nach einem Foto, nach dem nächsten Arbeitsschritt. Aber gerade bei Ofenguss und dicken Fusing-Objekten ist diese Ungeduld eine schlechte ästhetische Haltung. Das Werk ist nicht fertig, wenn es schön aussieht. Es ist fertig, wenn seine innere Spannung nicht gegen seine äußere Form arbeitet.

Wenn der Riss bereits da ist

Ein oberflächlicher Kantenabplatzer, ein feiner Spannungsriss und ein tiefer innerer Riss sind nicht dasselbe Problem. Sie dürfen nicht mit derselben Reparaturfantasie behandelt werden.

Ein Riss im Inneren eines Ofengusses lässt sich nicht verlässlich entfernen. Erneutes Brennen kann ihn nicht einfach unsichtbar machen; Kleben verdeckt allenfalls eine Verletzung, beseitigt aber nicht die strukturelle Schwäche. Bei großen oder inneren Rissen ist ein Neuguss in vielen Fällen die konsequentere Lösung. Das ist unerquicklich. Es ist aber besser als ein Objekt, das nur durch Hoffnung zusammengehalten wird.

Vor einer Entscheidung sollte man den Schaden genau lesen:

• Liegt der Riss nur an einer Kante? Dann kann eine kontrollierte Kaltbearbeitung die beschädigte Zone unter Umständen entfernen, sofern genug Material und eine überzeugende Form übrig bleiben.
• Verläuft er durch eine tragende oder optisch zentrale Zone? Dann verändert er die Arbeit grundlegend. Eine Reparatur muss gestalterisch begründet sein, nicht nur technisch möglich erscheinen.
• Ist die Ursache unklar? Dann sollte nicht sofort die nächste identische Arbeit gebrannt werden. Erst Materialkombination, Kanten, Aufbau und Brennkurve prüfen.
• Ist das Werk funktional belastet? Bei Schalen, Schalenfüßen oder Objekten, die bewegt und gereinigt werden, ist Zurückhaltung geboten. Ein ästhetisch akzeptierter Riss kann funktional unvertretbar sein.

Der Fehler vieler Anfänger liegt nicht im ersten misslungenen Brand. Der ist beinahe unvermeidlich. Der Fehler liegt darin, aus ihm nichts Konkretes abzuleiten. Wer nur sagt „Das Glas ist gerissen“, hat keine Diagnose. Wer sagen kann „Der Aufbau war an einer Stelle zu massiv, die Abkühlung im Temperbereich zu schnell und die Kante zuvor beschädigt“, kann den nächsten Brand besser planen.

Glaskunst herstellen heißt deshalb nicht, möglichst viele Effekte aus dem Ofen zu ziehen. Es heißt, Temperatur, Material und Form in eine belastbare Beziehung zu setzen. Der Riss ist dabei kein Mysterium. Er ist eine Kritik. Man sollte sie lesen, bevor man die nächste Arbeit beginnt.
