Spannungsrisse im Studioglas: Fehler beim Abkühlen beheben

Wer sein Werkstück nach der formgebenden Phase der Umgebungsluft überlässt — oder den Kühlofen mit einer generischen Kurve aus dem Internet betreibt —, hat die physikalische Konsequenz seiner eigenen Bequemlichkeit noch nicht begriffen. Die Abkühlkurve ist kein optionaler Appendix zur künstlerischen Idee. Sie ist deren Fortsetzung in der Zeit, und ihre Vernachlässigung richtet mehr Skulpturen, als schludriges Handwerk es je könnte.

Die Behauptung, ein „schönes Stück" lasse sich durch nachträgliches Erhitzen oder langsames Auskühlenlassen schon noch retten, gehört in das Reich der werkstattromantischen Legenden. Ist der Riss sichtbar geworden, ist die strukturelle Kohärenz bereits zerstört. Es geht in der Studioglas-Praxis nicht um Schadensbegrenzung, sondern um die Vermeidung des Schadens — durch eine Kurve, die das Material in seinen beiden kritischen Viskositätspunkten tatsächlich abholt.

Die Physik der Erstarrung: Warum Glas unter Spannung reißt

Glas ist weder ein klassischer Festkörper noch eine Flüssigkeit im Alltagssinne. Es ist eine eingefrorene, unterkühlte Schmelze, deren Molekülanordnung keinem periodischen Kristallgitter folgt. Solange die Temperatur oberhalb des oberen Kühlpunkts liegt, verhält sich das Material viskos genug, um innere Spannungen durch lokales Fließen selbsttätig abzubauen. Fällt es jedoch zu schnell durch diesen Punkt — oder schlimmer, durch den unteren Kühlpunkt —, erstarrt das Glas, bevor die Spannungen Gelegenheit hatten, sich zu egalisieren.

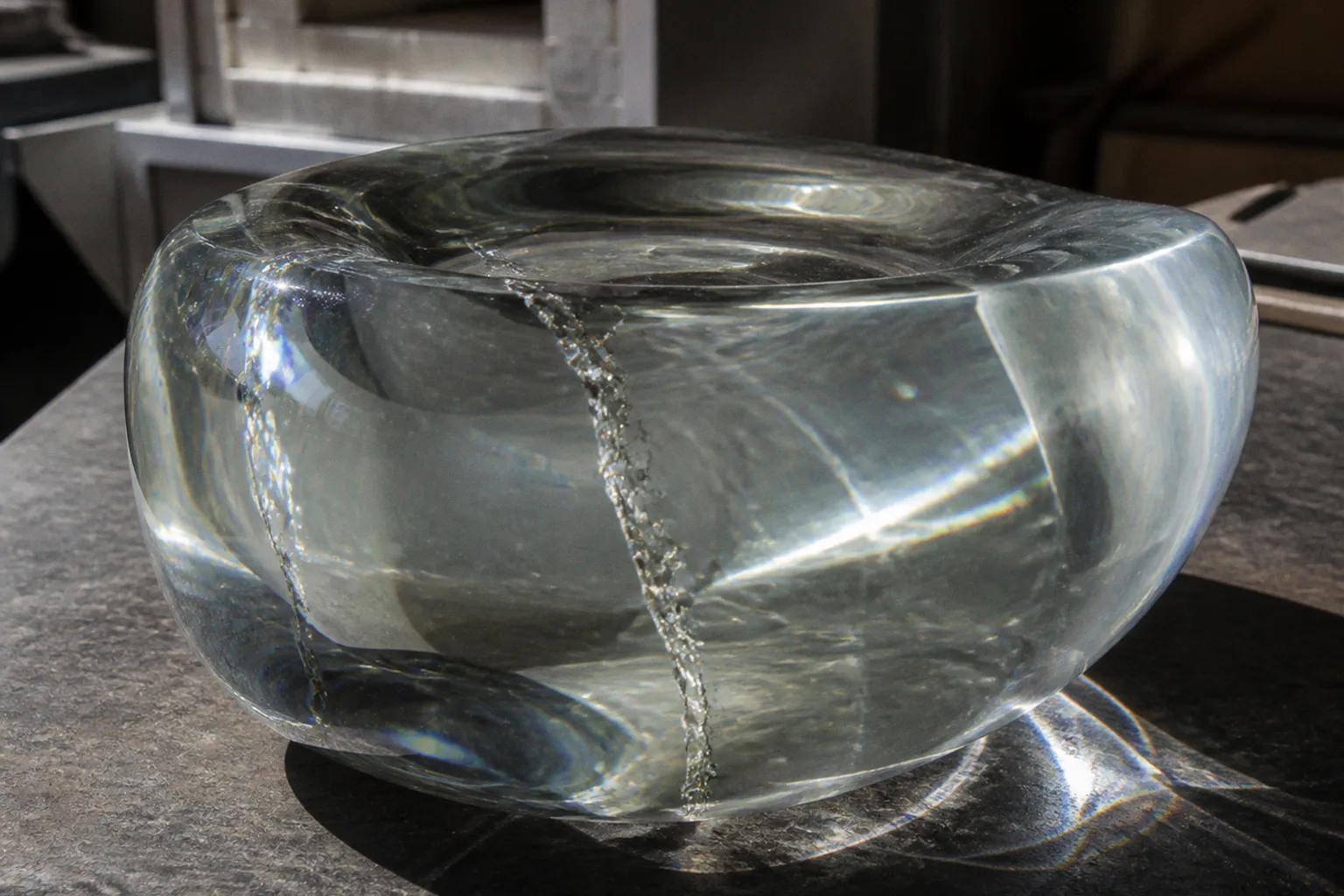

Der Mechanismus ist dabei unerbittlich: Die Oberfläche eines Werkstücks verliert Wärme schneller als der Kern. Während der Kern sich noch zusammenzieht, ist die Haut bereits erstarrt. Es entstehen Zugspannungen, die das spröde Material nicht durch plastische Verformung kompensieren kann. Die Folge ist ein Riss — oft unsichtbar in der Werkstatt, sichtbar erst Tage später, wenn das Stück längst ausgestellt, verkauft oder in einer Sammlung eingeordnet ist. Dann ist der Schaden nicht mehr reversibel.

Ein Stück Glas, das die Werkstatt verlässt, ohne in der Kühlkurve gehalten worden zu sein, trägt seinen Riss bereits in sich — auch wenn das Auge ihn noch nicht sieht.

Die Anatomie der Kühlkurve: Annealing und Strain Point

Die präzise Temperung orientiert sich an zwei Viskositätsfixpunkten, die in der Glastechnik nicht verhandelbar sind. Der obere Kühlpunkt — der Annealing Point — liegt bei einer Viskosität von rund 10^13 dPas. An dieser Stelle beginnt das Glas, Spannungen in messbaren Zeiträumen abzubauen, ohne dass die Form verloren geht. Der untere Kühlpunkt — der Strain Point — liegt bei etwa 10^14,5 dPas. Unterhalb dieser Schwelle sind die Spannungen im Material fixiert; jede weitere Abkühlung muss langsam genug erfolgen, um keine neuen thermischen Gradienten aufzubauen.

Für das im europäischen Kunsthandwerk dominierende Kalk-Natron-Glas bedeutet das eine Haltetemperatur im Kühlofen von ungefähr 540 °C — manche Quellen nennen für bestimmte Weichgläser auch 482 °C (rund 900 °F). Wer mit Borosilikat arbeitet, kommt mit höheren Werten in Berührung und muss entsprechend andere Eckdaten zugrunde legen. Eine universelle Kurve, die für alle Glasarten und alle Objektdicken gleichermaßen gilt, existiert nicht. Jeder Versuch, sie dennoch zu verwenden, ist eine Bankrotterklärung vor dem Material.

Die Haltedauer im Entspannungsbereich richtet sich nach der Wandstärke des Werkstücks. Als Faustregel gilt: mindestens zehn Minuten pro Millimeter Wandstärke, im Zweifel länger, bis ein Probewerkstück gleicher Dimension beim Aufschneiden unter dem Polariskop keine signifikanten Spannungsfelder mehr zeigt. Wer hier zu knausrig kalkuliert, spart am falschen Ende.

Anpassung an die Materialstärke: Von 150 °C/h bis zum langsamen Tempern

Die Abkühlrate ist keine Konstante, sondern eine Funktion der Dicke. Dünnes Glas — etwa eine 3 mm starke Wandung — verträgt eine Rate von ungefähr 150 °C pro Stunde, ohne dass signifikante Spannungen zurückbleiben. Sobald die Wandstärke wächst, sinkt die zulässige Rate rapide. Ein massiver Glasblock von 20 mm Wandstärke verlangt nicht selten Raten von 10 °C pro Stunde oder weniger im kritischen Bereich oberhalb des Strain Points.

Diese Abhängigkeit wird in der Praxis gerne ignoriert. Der Reflex, eine einmal programmierte Kurve aus dem Ofen-Handbuch für jedes neue Stück zu verwenden, ist verständlich — und falsch. Wer ein Werkstück mit gemischten Wandstärken, eingegossenen Elementen oder dicken Bodenplatten herstellt, muss segmentiert denken: Die effektive Dicke ist die des massivsten Querschnitts, nicht die optisch dominante Form.

Praktische Konsequenz: Für die Strecke vom oberen Kühlpunkt bis etwa 50 °C über den unteren Kühlpunkt ist die langsamste Rate des gesamten Prozesses zu wählen. Unterhalb des Strain Points darf beschleunigt werden — allerdings ebenfalls nur so weit, dass kein neuer Thermoschock auftritt. Bei einer Werkstückmasse von mehreren Kilogramm ist es ratsam, den gesamten Bereich bis auf Raumtemperatur mit höchstens 30 bis 50 °C pro Stunde zu durchfahren.

Automatisierte Ofensteuerung: Thermoschocks im Atelier vermeiden

Es war eine der folgenreichsten Entwicklungen der Studioglasbewegung, dass ab 1962 kleine, ateliergerechte Öfen verfügbar wurden — vorangetrieben durch Harvey Littletons Workshops am Toledo Museum of Art und durch Pioniere wie Erwin Eisch, die in Frauenau eigene Anlagen bauten und das Material aus der industriellen Glashütte in das Einzelatelier holten. Was damals emanzipatorisch gemeint war, hat heute eine technische Kehrseite: Der Ofen wurde vom präzisen Werkzeug zum gleichgültigen Küchengerät, dessen Programmierung niemand mehr ernsthaft hinterfragt.

Moderne, programmierbare Kühlöfen steuern den Prozess aktiv. Fällt die Innentemperatur schneller als die Sollkurve es vorsieht — etwa weil die Werkstattür geöffnet wurde oder ein Lüfter das Bauteil asymmetrisch abkühlt —, heizt der Ofen automatisch nach. Diese Funktion ist nicht optional. Sie ist die einzige Versicherung gegen einen Thermoschock, der sich ansonsten als spontaner Bruch während der Haltestunde oder als späterer Riss im ausgestellten Stück materialisiert.

Drei Konfigurationsfehler tauchen in der Werkstattpraxis immer wieder auf:

1. Die Kurve beginnt zu kalt — das Werkstück wird nicht bis in den Entspannungsbereich gehalten, sondern kühlt bereits vorher ab.

2. Die Haltedauer ist kürzer als die Materialstärke verlangt — bei dicken Stücken werden so Spannungen regelrecht eingefroren.

3. Die Endphase ab etwa 200 °C wird zu schnell gefahren — der Übergang zur Raumtemperatur ist eine eigene kritische Phase, kein Restposten.

Wer diese drei Punkte systematisch vermeidet, hat die Mehrzahl der sichtbaren Schadensfälle im Atelier bereits eliminiert. Der verbleibende Rest entscheidet sich an der Materialeingangskontrolle — Glas mit unsichtbaren Vorschäden aus der Schmelze oder aus unsachgemäßer Lagerung bleibt ein Restrisiko, das auch die beste Kurve nicht auflösen kann.

Qualitätskontrolle mit dem Polariskop: Spannungen sichtbar machen

Eine Temperung, die nicht überprüft wird, ist eine Behauptung. Wer sein Werkstück nach der Ofenentnahme nicht mit einem optischen Spannungsprüfer — einem Polariskop — kontrolliert, verlässt sich auf das Versprechen eines Herstellers und die eigene Hoffnung. Beides ist im Umgang mit Glas zu wenig.

Das Polariskop nutzt die Doppelbrechung des Glases unter polarisiertem Licht. Spannungszonen erscheinen als farbige Interferenzmuster; ihre Verteilung und Intensität verrät, ob die Kühlkurve tatsächlich gehalten hat. Idealerweise zeigt das Werkstück unter dem Polariskop eine ruhige, gleichmäßige Farbverteilung — sichtbare Felder lediglich in den Randzonen, wo die Geometrie selbst minimale Spannungen hervorruft. Auffällige Streifen, lokale Farbkonzentrationen oder radiale Muster deuten auf Restspannungen hin, die im Laufe der Zeit, bei Temperaturwechseln oder unter mechanischer Belastung zum Riss werden können.

Werkstätten, die ein Polariskop nicht zur Standardausrüstung zählen, fliegen blind. Das ist keine Stilfrage. Es ist eine Frage der intellektuellen Redlichkeit gegenüber dem eigenen Material. Wer die Spannung im Glas sichtbar machen kann, hat eine andere Beziehung zur Form — eine, die über das bloße Gelingen des Moments hinausgeht und die Konsequenzen für die nächsten Jahrzehnte mitdenkt.

Das Polariskop zeigt nicht, ob ein Stück schön ist. Es zeigt, ob es überlebt.

Konsequenz für die Werkstatt

Die Behebung von Spannungsrissen ist im strikten Sinn keine Reparatur, sondern Prävention. Was im Nachhinein repariert werden müsste — durch erneutes Aufschmelzen, fachgerechtes Tempern im Kühlofen oder im schlimmsten Fall durch Aussondern —, ist bereits die Konsequenz einer unterlassenen Kontrolle im Vorfeld. Wer Studioglas als gestalterisches Medium ernst nimmt, behandelt die Kühlkurve nicht als technische Nebensache, sondern als gleichrangigen Teil der künstlerischen Entscheidung. Die Form endet nicht im Ofen. Sie endet, wenn das Stück spannungsfrei auf Raumtemperatur gekommen ist.

Die Pioniere der Studioglasbewegung — von Littleton bis Eisch — haben die technische Souveränität über das Material in die Ateliers getragen. Diese Souveränität verpflichtet. Sie verlangt nicht nur die Fähigkeit, Glas zu formen, sondern auch die Disziplin, es zu Ende zu bringen.
