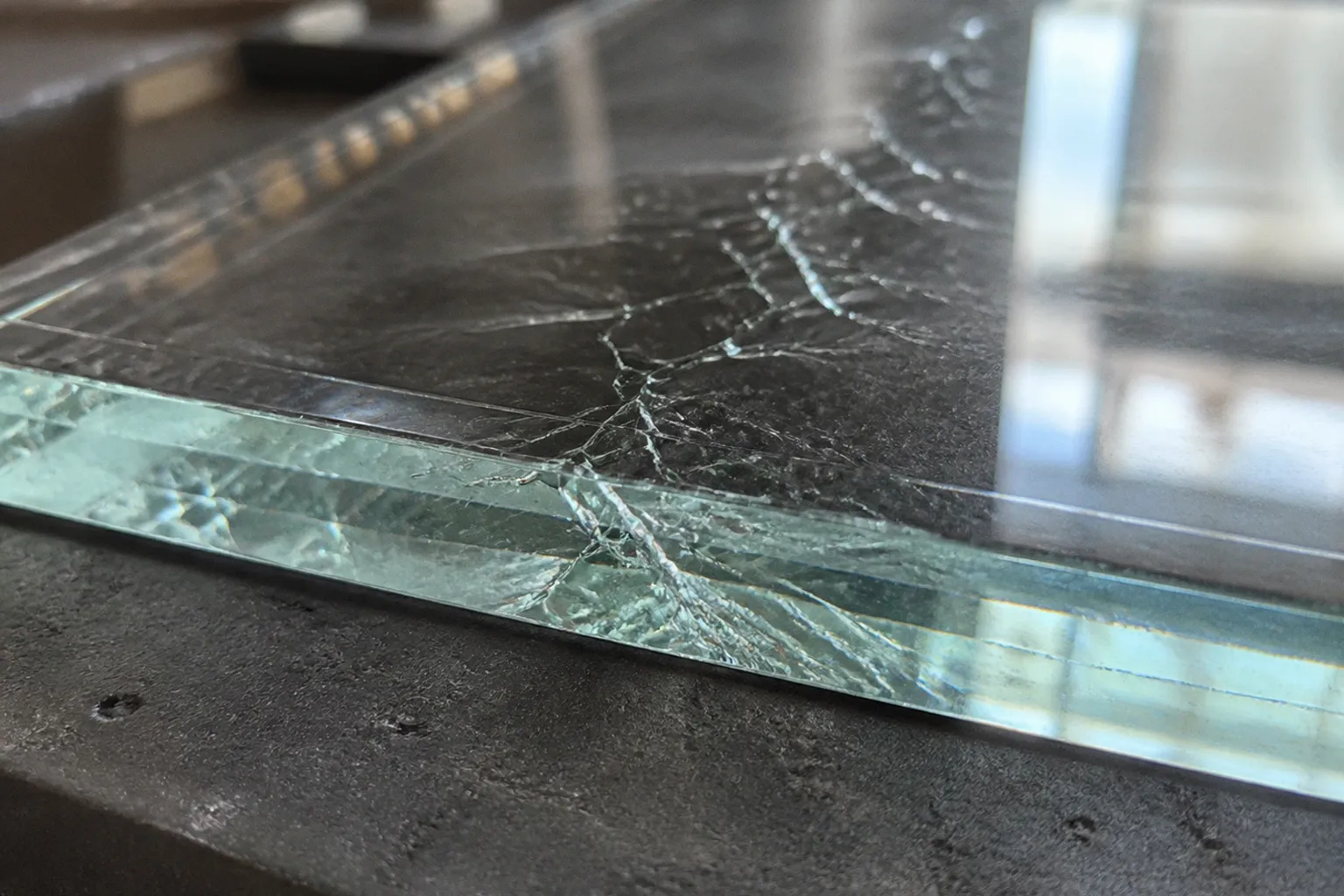

Spannungsrisse beim Glasfusing: Fehler in der Abkühlphase

Dieses Szenario ist kein seltenes Missgeschick – es ist einer der folgenschwersten Ausfälle im gesamten Fusing-Prozess. Wer hier von „Glück“ oder „Pech“ spricht, hat das physikalische Versprechen des Materials noch nicht begriffen.

Die Abkühlphase ist nicht das Anhängsel eines erfolgreichen Brandes. Sie ist dessen konzeptionelle Mitte. Was in der Hitze zusammengefügt wurde, muss in der Kälte seine Formgerechtigkeit beweisen. Wer diesen Abschnitt dem bloßen Zeitfaktor überlässt, verwechselt Handwerk mit Aberglauben.

Warum Glas beim Abkühlen unter Spannung steht

Glas ist kein statischer Werkstoff. Beim Abkühlen zieht es sich zusammen – und zwar niemals überall im Werkstück gleichmäßig. Die Oberfläche reagiert schneller auf den Temperaturabfall als der innere Kern. Zwischen der bereits abgekühlten Außenhaut und dem noch wärmeren Inneren entsteht ein Spannungsfeld. Die äußeren Bereiche können die weitere Kontraktion des Kerns behindern; umgekehrt können auch im Kern Kräfte entstehen, die auf die bereits erstarrte Oberfläche wirken.

Solange das Glas noch ausreichend viskos ist, können sich solche Spannungen durch langsame Verformung und molekulare Umlagerung abbauen. Wird die Temperatur jedoch zu schnell durchlaufen, bleibt dafür nicht genügend Zeit. Das Werkstück kann dann äußerlich ruhig und unauffällig aussehen, obwohl in seinem Inneren ein ungünstiger Spannungszustand eingefroren wurde.

Sichtbar wird dieser Effekt häufig erst, wenn eine mechanische Belastung durch nachträgliche Bearbeitung, durch Temperaturschwankungen im Atelier oder schlicht durch den Faktor Zeit die kritische Schwelle überschreitet. Der Riss entsteht dann nicht unbedingt in dem Moment, in dem die Spannung aufgebaut wurde. Er wird nur später ausgelöst oder sichtbar.

Das Tückische an dieser Diagnose: Ein Werkstück kann den Ofen verlassen und mehrere Tage völlig stabil wirken, bevor der Riss auftritt. Das ist kein Versagen, das erst nach dem Brand passiert – es ist die verspätete Quittung einer bereits bestehenden Spannung. Wer den Ofen als Endstation der eigenen Verantwortung begreift, hat den Prozess nicht zu Ende gedacht. In der Werkstatt werden solche zeitversetzten Risse besonders häufig als „Materialfehler“ verbucht, obwohl die Ursache ebenso gut im Programm, in der Geometrie oder in der fehlenden Disziplin während der Abkühlung liegen kann.

Glaskonzept beginnt nicht beim Designentwurf, sondern beim Verständnis der thermischen Trägheit. Wer diese ignoriert, baut formal auf Pump.

Bei einer flachen, gleichmäßig dicken Platte ist der Temperaturverlauf leichter zu kontrollieren als bei einem mehrschichtigen Aufbau mit Relief, Hohlräumen oder stark variierenden Querschnitten. Das liegt nicht daran, dass die Form an sich problematisch wäre. Problematisch wird sie, wenn die Kühlkurve so behandelt wird, als bestünde das Werkstück aus überall gleich viel Material und würde überall gleich schnell Wärme abgeben.

Auch die Beladung des Ofens spielt eine Rolle. Mehrere Arbeiten können sich gegenseitig beeinflussen, wenn sie dicht nebeneinander liegen oder die Wärmeverteilung im Ofen verändern. Die Anzeige des Reglers beschreibt dabei zunächst nur die Temperatur an der Position des Fühlers. Sie ist nicht automatisch identisch mit der Temperatur im Kern jedes einzelnen Werkstücks.

Die kritische Entspannungsphase: Annealing Point und Haltezeiten

Der zentrale Parameter heißt „Annealing Point“. Gemeint ist die Temperatur, bei der das Glas noch ausreichend viskos ist, damit sich innere Spannungen durch langsames Fließen abbauen können. Für Fusingglas vom Typ COE 96 liegt dieser Wert bei rund 516 °C, also etwa 960 °F. Bei COE 90 liegt der Haltepunkt typischerweise zwischen 482 °C und 510 °C, ungefähr 900 °F bis 950 °F.

Diese Zahlen sind keine universelle Programmempfehlung. Sie markieren einen materialspezifischen Bereich, in dem die Entspannung wirksam organisiert werden kann. Maßgeblich bleiben die Angaben des jeweiligen Herstellers, denn Gläser mit gleichem oder ähnlichem COE können sich in ihrer Verarbeitung und in den empfohlenen Programmen unterscheiden.

Entscheidend ist außerdem die Unterscheidung zwischen Annealing Point und Strain Point. Oberhalb des Annealing Points ist das Glas viskos genug, um Spannungen vergleichsweise wirksam abzubauen. Unterhalb des Annealing Points wird dieser Spannungsabbau langsamer. Das Glas ist dann weniger beweglich, die Entspannung braucht mehr Zeit und reagiert empfindlicher auf eine zu hohe Abkühlrate. Erst unterhalb des Strain Points können vorhandene Eigenspannungen praktisch nicht mehr abgebaut werden. Was bis dahin nicht ausreichend entspannt wurde, bleibt im Werkstück erhalten.

Die Aussage, unterhalb des Annealing Points verliere Glas schlagartig jede Fähigkeit zum Spannungsausgleich, wäre deshalb zu grob. Der Übergang ist kein harter Schalter. Er beschreibt eine abnehmende Beweglichkeit des Materials. Für die Programmierung bedeutet das: Der Bereich um den Annealing Point muss kontrolliert und mit ausreichender Haltezeit durchlaufen werden; die Abkühlung darf nicht so schnell sein, dass das Werkstück aus der Entspannungszone herausfällt, bevor sich die Spannungen verteilt haben.

Die Haltezeit selbst richtet sich nicht nach dem Kalender, sondern nach dem Werkstück. Ein 3-mm-Standardglas verlangt eine deutlich kürzere Haltephase als ein mehrfach gestapeltes Werkstück mit großen Querschnitten. Bei einem Aufbau mit mehr als 6 mm Materialstärke muss die Wärme erst bis in den Kern gelangen, bevor die Entspannung im gesamten Werkstück sinnvoll beginnen kann. Eine Pauschalzeit von „20 Minuten für alles“ ist handwerklicher Kitsch. Sie verfehlt die Realität dickerer Querschnitte und behandelt Materialdifferenzen als kosmetische Frage.

Dabei ist eine längere Haltezeit nicht automatisch eine Lösung für jedes Problem. Wenn das Glas inkompatibel ist, lässt sich dieser konstruktive Konflikt nicht einfach aus dem Werkstück herauswarten. Und wenn die Temperaturmessung oder die Ofencharakteristik unzuverlässig ist, erzeugt eine verlängerte Zahl im Programm noch keine kontrollierte thermische Situation. Die Haltezeit muss zur Temperatur, zur Materialkombination und zur tatsächlichen Geometrie passen.

Materialkompatibilität: Wenn der Riss schon vor dem Ofen beginnt

Die zweite große Fehlerquelle sitzt nicht in der Programmierung, sondern bereits in der Auswahl der Glasrohlinge. Fusinggläser verschiedener Hersteller besitzen unterschiedliche Wärmeausdehnungseigenschaften. Im Werkstattalltag wird dafür häufig der Begriff COE verwendet. Er beschreibt die thermische Ausdehnung des Glases und dient als wichtige Orientierung bei der Zusammenstellung eines Werkstücks.

Wer COE 90 und COE 96 ohne gesicherte Kompatibilität im selben Werkstück verschmilzt, baut eine Struktur, die beim Abkühlen mit hoher Wahrscheinlichkeit Spannungen entwickelt. Beide Gläser ziehen sich zusammen – nur nicht unbedingt gleich stark. Die Differenz schreibt sich als dauerhafte Spannung in den Aufbau ein. Eine sorgfältig angelegte Abkühlkurve kann die Folgen einer solchen Unverträglichkeit nicht zuverlässig beseitigen, weil der Konflikt bereits in der Materialkombination angelegt ist.

Hier hilft keine noch so sorgfältig programmierte Kühlrate. Der strukturelle Konflikt ist konstruktiv angelegt, er gehört in die Konzeptphase und nicht in die Schadensanalyse. Die saubere Konsequenz: Gläser mit identischem oder nachweislich kompatiblem Ausdehnungsverhalten verwenden – und im Zweifel den Herstellerangaben mehr vertrauen als der eigenen Intuition. Wer Altglasbestände ohne klare Kennzeichnung verarbeitet, bewegt sich im Bereich der unkalkulierbaren Spannung und sollte sich nicht wundern, wenn das Werk die Rechnung präsentiert.

Materialgerechtigkeit heißt nicht, das Glas zu mögen – sondern seine Ausdehnungseigenschaften präzise zu kennen.

Kompatibilität bedeutet dabei mehr als eine ähnliche Farbfamilie oder ein ähnliches Verhalten im Ofen. Auch Glasfäden, Pulver, Stringer, Fritten und Untergründe müssen in den Materialverbund passen. Eine dünne Dekorschicht verändert zwar nicht automatisch die gesamte Statik des Werkstücks, sie kann aber lokale Spannungszonen erzeugen, wenn sie aus einem ungeeigneten Glas besteht oder sich stark von der Umgebung unterscheidet.

Besonders riskant ist die Annahme, ein kleiner Anteil eines fremden Glases könne keinen nennenswerten Unterschied machen. Gerade schmale Linien, scharfkantige Einschlüsse oder konzentrierte Dekore können als Ausgangspunkt eines Risses wirken. Der Riss folgt dann nicht zwingend der Grenze, die dem Auge am deutlichsten erscheint. Er sucht sich den Weg durch die Zone, in der die Spannungsverteilung am ungünstigsten ist.

Allerdings muss man an dieser Stelle ehrlich sein: Nicht jeder Riss, der Tage nach dem Brand auftritt, geht ausschließlich auf einen unpassenden COE zurück. Auch eine mangelhafte Entspannung im Kühlofen kann dieselbe Symptomatik auslösen. Wer vorschnell die Glascharge verantwortlich macht, übersieht womöglich den eigenen Anteil am Schaden – ein klassischer Fall von verschobener Verantwortung in der Werkstatt.

Bei einem Schaden ist deshalb die Reihenfolge der Prüfung wichtig. Zuerst sollte geklärt werden, welche Gläser tatsächlich verwendet wurden und ob ihre Kompatibilität dokumentiert ist. Danach gehört das Brennprogramm auf den Tisch: Annealing Point, Haltezeit, Abkühlrate und die Temperatur, bei der der Ofen geöffnet wurde. Erst aus dem Zusammenspiel dieser Informationen ergibt sich eine belastbare Diagnose. Ein einzelner Blick auf die Bruchlinie reicht selten aus.

Optimierung der Abkühlkurve für verschiedene Glasstärken

Wer die Haltephase übersteht, hat die Halbzeit erreicht. Jetzt beginnt die kontrollierte Abkühlung. Ein typisches Schmelzprogramm sieht vor, das Glas vom Entspannungspunkt mit etwa 55 °C pro Stunde, rund 100 °F/h, abzukühlen, bis die untere Kühlgrenze – der sogenannte Strain Point – erreicht ist. Für viele Standard-Kalk-Natron-Gläser liegt dieser Wert bei rund 371 °C, also etwa 700 °F.

Diese Rate ist kein Dogma. Sie ist ein Ausgangspunkt, der je nach Glasstärke, Werkstückgeometrie und Ofencharakteristik nachjustiert werden muss. Für dünne, gleichmäßige Arbeiten kann ein Programm ausreichen, das bei einem massiveren Aufbau zu schnell wäre. Umgekehrt lässt sich eine problematische Geometrie nicht allein dadurch beherrschen, dass man eine Standardkurve unverändert übernimmt.

Entscheidend ist, dass die Abkühlung gleichmäßig verläuft – nicht nur zeitlich über das Programm, sondern auch räumlich im Ofeninnenraum. Heiße Zonen neben der Heizspirale, eine ungleichmäßige Beladung, ein zugiger Atelierboden oder eine nicht vollständig schließende Ofentür können Asymmetrien erzeugen. Sie verschieben das Spannungsfeld im Werkstück, ohne dass der Regler diese Abweichung unbedingt als Problem erkennt.

Für unterschiedliche Glasstärken gelten entsprechend angepasste Kühlraten:

• Bei 3-mm-Standardglas kann eine moderate Kühlrate ausreichen, sofern die Form gleichmäßig und die Ofenverteilung unauffällig ist.
• Bei 6-mm-Glas oder mehrschichtigen Stapeln sind meist eine längere Haltezeit am Annealing Point und eine vorsichtigere Abkühlung erforderlich.
• Bei Aufbauten von etwa 12 mm oder bei massiven Bereichen muss die Kurve besonders auf den Temperaturausgleich zwischen Oberfläche und Kern Rücksicht nehmen.
• Bei stark ungleichmäßigen Wandstärken ist eine individuelle Anpassung der gesamten Kurve häufig unvermeidbar.
• Bei Reliefs, hochstehenden Dekorelementen und lokalen Materialanhäufungen zählt nicht nur die durchschnittliche Dicke, sondern der jeweils größte und thermisch langsamste Querschnitt.

Wer eine Standard-Fusing-Kurve aus dem Internet auf ein 12-mm-Aufbauprojekt überträgt, begeht denselben Fehler wie ein Bildhauer, der eine Meißeltechnik aus der Marmorbearbeitung auf ein Eichenholzrelief überträgt: Er behandelt zwei Materialien als formal austauschbar und wundert sich später über Risse, die er nicht eingeplant hat. Die Wandstärke ist im Glasfusing kein Detail – sie ist ein formgebender Parameter, der die Kühlkurve strukturiert.

Was sich an der Kurve tatsächlich beurteilen lässt

Die Abkühlkurve muss als zusammenhängender Prozess gelesen werden. Eine Haltezeit am Annealing Point kann nicht unabhängig von der anschließenden Rate betrachtet werden. Wird nach der Haltephase zu schnell abgekühlt, kann der Temperaturunterschied zwischen Kern und Oberfläche wieder anwachsen. Wird zu langsam gekühlt, ist das nicht grundsätzlich schädlich, verlängert aber den Prozess und kann bei empfindlichen Formen andere praktische Probleme mit sich bringen. Entscheidend ist nicht eine magische Zahl, sondern ein Verlauf, der zur Masse und zur Geometrie passt.

Auch die Rampen des Ofens sind nicht immer so präzise, wie es die Anzeige vermuten lässt. Ein Regler kann einen Sollwert vorgeben, während das Werkstück diesem Verlauf mit Verzögerung folgt. Diese thermische Trägheit ist bei kleinen, dünnen Arbeiten geringer und bei massiven oder eng gepackten Aufbauten ausgeprägter. Wer die Abkühlkurve berechnen will, sollte deshalb nicht nur die Raumtemperatur und die Endtemperatur betrachten, sondern die Materialstärke und die zu erwartende Reaktionszeit des Ofens einbeziehen.

Ein weiterer Punkt ist die Wiederholbarkeit. Wenn ein Programm bei einer bestimmten Beladung funktioniert, muss es bei einer völlig anderen Belegung nicht dieselben Ergebnisse liefern. Für die eigene Werkstatt ist es sinnvoll, Programme nicht isoliert nach Namen wie „Fusing Standard“ oder „Slumping“ zu beurteilen, sondern nach Werkstücktyp zu ordnen: dünne Platte, mehrschichtiger Aufbau, massives Relief, Form mit ungleichmäßiger Wandstärke. Das ist keine Bürokratie, sondern eine Möglichkeit, die Ursache später nachvollziehen zu können.

Vom Strain Point zur Raumtemperatur: Die finale Abkühlphase

Unterhalb des Strain Points – bei vielen Kalk-Natron-Gläsern etwa 371 °C – kann das Glas vorhandene Eigenspannungen praktisch nicht mehr abbauen. Das ist der entscheidende Unterschied zur Zone oberhalb des Strain Points: Dort ist Entspannung noch möglich, wenn auch unterhalb des Annealing Points zunehmend langsam. Unterhalb des Strain Points ist das Material für einen wirksamen Spannungsabbau im Wesentlichen zu starr. Was bis dahin nicht ausgeglichen wurde, bleibt im Werkstück eingeschlossen.

Trotzdem endet hier nicht jede thermische Belastung. Das Werkstück wird zwar nicht mehr in gleicher Weise durch viskoses Fließen verändert, es kann aber weiterhin durch abrupte Temperaturunterschiede belastet werden. Wird der Ofen zu früh geöffnet, trifft kühlere Raumluft auf eine noch deutlich wärmere Oberfläche. Wird das Stück aus dem Ofen genommen und auf eine kalte Stein- oder Metallfläche gelegt, entsteht ebenfalls ein lokaler Temperaturwechsel. Die aktive Entspannungsphase ist vorbei; die Gefahr einer zusätzlichen thermischen Schockbelastung ist es nicht automatisch.

Ein Werk, das bei 200 °C aus dem Ofen gezogen wird, hat keine bessere Zukunft als eines, das bei 600 °C auf eine kalte Steinplatte gelegt würde. Die Temperaturen sind unterschiedlich, das Prinzip ist dasselbe: Ein noch warmes Werkstück wird in eine Umgebung gebracht, die ihm die Wärme nicht gleichmäßig entzieht.

Wer den Ofen vor dem Erreichen der Raumtemperatur öffnet, spart keine echte Zeit – er verlagert sie lediglich in den Schadensfall.

Die Schlussphase wird oft unterschätzt, weil sie im Programm unspektakulär aussieht. Der Ofen heizt nicht mehr, das Glas bewegt sich nicht sichtbar, und der Arbeitstag scheint beendet. Gerade deshalb wird sie als reine Restzeit behandelt. Für ein kleines, dünnes Werkstück kann die Situation weniger kritisch sein als für eine schwere Platte. Eine allgemeingültige Freigabe nach Gefühl gibt es trotzdem nicht. Die Entscheidung, wann der Ofen geöffnet wird, muss sich an Werkstück, Masse, Ofen und Temperatur orientieren – nicht an Ungeduld.

Viele der Risse, die erst Tage nach dem Brand sichtbar werden, sind deshalb nicht ausschließlich das Resultat einer zu kurzen Entspannungsphase. Sie können ebenso gut aus einer vermeintlich harmlosen Schlussphase stammen, in der das Werkstück bereits als „fertig“ behandelt wurde, obwohl es thermisch noch nicht im Ruhezustand war. Die Abkühlung kennt keinen Endpunkt im handwerklichen Sinn, an dem das Werkstück plötzlich unempfindlich wird. Sie kennt eine Abfolge von Zonen: zuerst die wirksame Entspannung, dann der immer langsamere Spannungsabbau, schließlich der Bereich, in dem Eigenspannungen nicht mehr abgebaut werden können, aber abrupte Temperaturwechsel weiterhin zu vermeiden sind.

Häufige Fehler im Überblick

Die folgenden Punkte fassen die strukturellen Schwachstellen zusammen, die in der Abkühlphase am häufigsten zu Spannungsrissen führen. Es handelt sich nicht um ein Pflichtenheft, sondern um wiederkehrende Versagensmuster, die in der Werkstattpraxis beobachtbar sind:

1. Der Annealing Point wird nicht passend zum verwendeten Glas gewählt oder die Haltephase wird ausgelassen.

2. Die Temperatur wird unterhalb des Annealing Points zu schnell abgesenkt, sodass der Spannungsabbau nicht ausreichend Zeit erhält.

3. Die Kühlrate ist zu hoch angesetzt, insbesondere bei Glasstärken über 6 mm oder bei massiven, ungleichmäßigen Aufbauten.

4. Gläser mit unterschiedlichen Ausdehnungseigenschaften werden ohne belastbare Kompatibilitätsprüfung kombiniert.

5. Die Ofenbeladung erzeugt ungleichmäßige Temperaturzonen, die im Programm nicht berücksichtigt werden.

6. Die Haltezeit wird pauschal von einem dünnen Werkstück auf ein deutlich dickeres übertragen.

7. Der Ofen wird vor dem Erreichen einer unkritischen Temperatur geöffnet, weil das Werkstück äußerlich bereits fertig aussieht.

8. Ungekennzeichnete Glasreste werden als kompatibles Material behandelt, obwohl Herkunft und Ausdehnungsverhalten nicht gesichert sind.

Jeder dieser Punkte ist einzeln betrachtet ein Risiko. In Kombination entsteht das, was in der Werkstatt schnell als „typischer Fusing-Schaden“ verbucht wird – und was in Wirklichkeit das Resultat einer verfehlten Material- und Prozessdisziplin ist.

Eine sinnvolle Fehlersuche beginnt deshalb nicht mit dem Riss selbst, sondern mit dem Ablauf:

• Welche Glasarten und welche Materialstärken wurden tatsächlich kombiniert?
• War der Annealing Point für dieses Glas bekannt und wurde er mit ausreichender Zeit gehalten?
• Wie schnell wurde anschließend bis zum Strain Point gekühlt?
• Entsprach die Kurve der dicksten oder thermisch anspruchsvollsten Stelle des Werkstücks?
• Wurde der Ofen bis zu einer unkritischen Temperatur geschlossen gehalten?
• Gibt es Hinweise auf eine ungleichmäßige Ofenverteilung oder eine problematische Beladung?

Diese Fragen ersetzen keine materialtechnische Prüfung, sie verhindern aber die bequemste aller Diagnosen: den Schaden ohne weitere Untersuchung dem Glas zuzuschieben. Ein Riss kann durch Materialinkompatibilität entstehen, durch eine zu schnelle Abkühlung, durch eine unpassende Geometrie oder durch mehrere dieser Faktoren zugleich. Die sichtbare Linie ist nur das Ergebnis. Die eigentliche Geschichte liegt im Temperaturverlauf davor.

Hier zeigt sich, ob die Kühlphase als integraler Bestandteil des Gestaltungsprozesses verstanden wird oder als lästige Restzeit, die man möglichst schnell hinter sich bringen möchte. Fusingglas verzeiht nicht jede Nachlässigkeit, aber es reagiert nachvollziehbar. Wer die thermischen Bedingungen kennt, kann die Fehlerquellen eingrenzen. Wer sie ignoriert, wird von der Bruchlinie oft erst darauf aufmerksam gemacht.

Position

Das Glas vergisst nichts. Es schreibt jede thermische Vernachlässigung in seine Struktur ein und holt die Rechnung früher oder später ein – sei es nach drei Tagen, drei Wochen oder drei Monaten. Wer Fusing als reine Verschmelzungstechnik begreift und die Abkühlphase als lästige Restzeit behandelt, hat das Wesen des Verfahrens nicht erfasst.

Die entscheidende Korrektur lautet dabei: Unterhalb des Annealing Points ist der Spannungsabbau nicht schlagartig beendet, sondern deutlich langsamer. Erst unterhalb des Strain Points können vorhandene Eigenspannungen praktisch nicht mehr abgebaut werden. Genau deshalb muss die Strecke zwischen Annealing Point und Strain Point kontrolliert, materialgerecht und mit Blick auf die Werkstückstärke durchlaufen werden.

Die Kühlphase ist die formgebende Kraft, die das Werk entweder trägt oder zerstört. Sie ist der Teil des Prozesses, an dem sich zeigt, ob der Entwurf eine bloße Idee war oder ein durchdachtes Konzept. Im Glasfusing entsteht die Qualität nicht nur dort, wo das Material schmilzt und sich verbindet. Sie entsteht ebenso dort, wo der Ofen scheinbar nichts mehr tut und das Werkstück langsam lernt, spannungsfrei zu sein.
