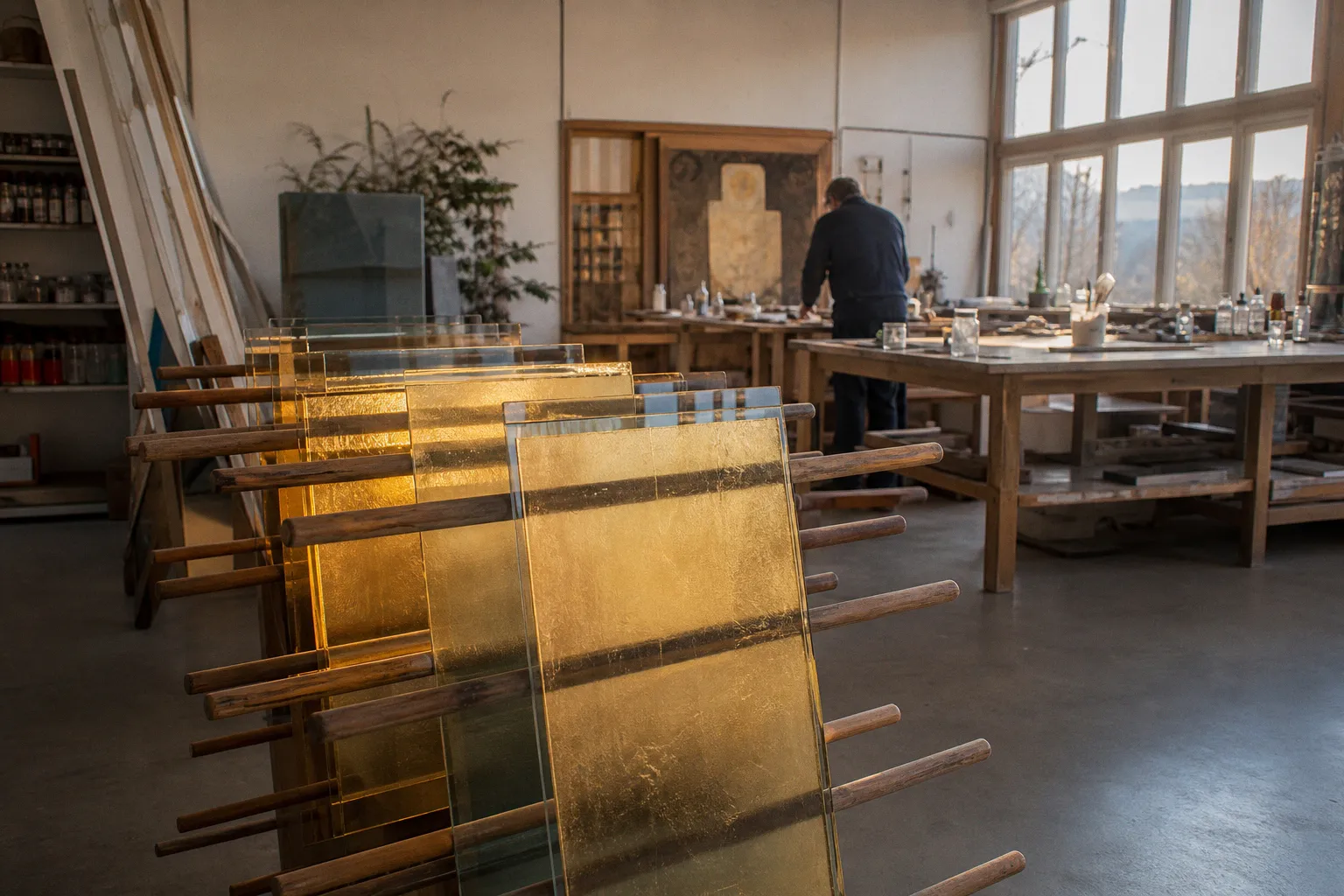

Hinterglasvergoldung: Die Blattgold-Technik in sechs Schritten

Was als handwerkliches Verfahren mittelalterlicher Werkstätten begann, hat sich zu einer Technik entwickelt, die in der aktuellen Glaskunst eine Nische besetzt, die keine andere Veredelungsmethode füllen kann.

Die Differenz zwischen einem scheckigen Goldauftrag mit sichtbaren Unterbrechungen und einer spiegelglänzenden Fläche, die im Gegenlicht das Atelier physisch zurückwirft, liegt nicht im Material selbst. Sie liegt in der Disziplin des Anschießens, in der Geduld während der Trocknung und in der Zurückhaltung beim Polieren. Wer diese hinterglasvergoldung mit blattgold anleitung nicht als bloße Abfolge, sondern als abgestimmten Prozess begreift, lernt mehr als eine dekorative Technik: Er lernt eine Sprache, in der Glas und Edelmetall tatsächlich miteinander sprechen.

Vorbereitung der Glasfläche und das Ansetzen der Gelatine-Netzflüssigkeit

Eine Hinterglasvergoldung steht und fällt mit der Sorgfalt, die vor dem ersten Goldblatt investiert wird. Hier zeigt sich, ob ein Atelier Handwerk versteht oder ob es nur Handwerk simuliert. Die Glasfläche muss frei sein von Staub, Fett und Silikonrückständen. Jede Verunreinigung kann sich später als Störung im Goldauftrag zeigen — und der Reflexionsgrad macht solche Patzer unerbittlich sichtbar.

Das Glas wird deshalb nicht beiläufig gereinigt, sondern mit einem Blick auf die spätere Vorderseite. Was auf der Rückseite des Glases aufgetragen wird, erscheint von vorn durch eine glatte, optisch unbestechliche Fläche. Das ist der Vorzug der Technik und zugleich ihre Härte: Das Glas verzeiht keine Fingerabdrücke, keine Fasern, keine eingetrockneten Tropfen. Vor dem Vergolden sollte die Platte nur noch an den Kanten angefasst und auf einer sauberen, ruhigen Unterlage abgelegt werden.

Für den Klebstoff, der das Blattgold auf der Rückseite des Glases fixiert, gibt es mehrere Optionen. Die klassische und für spiegelnden Hochglanz nach wie vor überlegene Variante ist Gelatine als Netzflüssigkeit. Das Mischungsverhältnis ist keine Geschmacksfrage, sondern physikalisch begründet: ein Viertel Blatt Gelatine auf einen Liter kaltes destilliertes Wasser. Destilliertes Wasser ist nicht pingelig, sondern notwendig — Leitungswasser mit seinen Kalkanteilen kann die spätere Schicht beeinträchtigen und den Glanz weniger klar wirken lassen.

Die Gelatine wird zunächst im kalten Wasser quellen gelassen. Erst danach kommt sie im Wasserbad bei maximal 50 °C zur Lösung. Diese Temperaturschwelle ist kein Detail für Puristen: Zu stark erhitzte Gelatine verliert die Eigenschaften, die sie als Vergoldungsmedium brauchbar machen. Die gelöste Flüssigkeit wird gefiltert und mit einem einzelnen Tropfen Spülmittel versetzt. Das reduziert die Oberflächenspannung und sorgt dafür, dass die Flüssigkeit beim späteren Anschießen gleichmäßig verläuft, ohne sich in Tropfeninseln zusammenzuziehen.

Die Gelatine ist kein Kleber im herkömmlichen Sinn. Sie ist ein Medium, das das Blattgold trägt, ohne es zu ersticken — und genau diese Zurückhaltung macht den späteren Hochglanz aus.

Die Netzflüssigkeit darf nicht als dicke Schicht auf dem Glas stehen. Sie soll die Fläche benetzen, nicht überfluten. Zu wenig Flüssigkeit führt dazu, dass das Gold nicht sauber anschießt; zu viel Flüssigkeit schafft Laufspuren und verlängert die Phase, in der das Blatt noch wandern kann. Gerade bei größeren Scheiben lohnt es sich, nicht die gesamte Fläche auf einmal zu bearbeiten, sondern in kontrollierbaren Abschnitten zu arbeiten. Die Grenze zwischen den Abschnitten muss dabei so gesetzt werden, dass sie später vom nächsten Blatt überdeckt wird.

Was viele Anleitungen unterschlagen: Die noch nicht belegte Glasfläche muss während des Anschießens ausreichend feucht bleiben. Blattgold haftet auf trockenem Glas nicht zuverlässig. Es ist ein ebenso simpler wie oft ignorierter Umstand, der zwischen einer geschlossenen Fläche und einem Ergebnis mit unnötigen Unterbrechungen entscheidet.

Präzision am Vergolderkissen: Zuschnitt und Handhabung des Blattgolds

Das Vergolderkissen ist kein Requisit historischer Werkstätten, sondern das exakteste Werkzeug dieses Verfahrens. Es besteht aus einer weich gepolsterten Fläche, auf der das hauchdünne Blattgold ruhig liegt und ohne Zugluft zugeschnitten werden kann. Wer Gold direkt aus dem Heft heraus über dem Glas zu zerteilen versucht, liefert sich dem Zufall aus: Ein Atemzug, eine Bewegung der Hand oder ein unruhiger Luftstrom reichen aus, um das Blatt zu verziehen.

Auf dem Kissen wird das Blattgold mit einem sauberen, scharfen Vergoldermesser zugeschnitten. Entscheidend ist nicht demonstrative Kraft, sondern ein ruhiger, klarer Schnitt. Das Messer sollte ausschließlich für diese Arbeit verwendet werden und frei von Klebstoffresten, Staub oder Oxidationsspuren sein. Ein verschmutztes Werkzeug überträgt Partikel auf das Gold; ein stumpfer Schnitt reißt das Blatt eher, als dass er es trennt.

Die Handhabung verlangt eine eigene Ökonomie. Das zugeschnittene Blattgold wird mit dem Anschießer — einem breiten, weichen Pinsel — vom Kissen aufgenommen. Die leichte statische Aufladung unterstützt diesen Vorgang, sofern das Klima stimmt. Zu trockene Luft kann das Blattgold unberechenbar reagieren und leichter reißen lassen; bei hoher Feuchtigkeit haftet es unter Umständen zu früh am Werkzeug. Es geht nicht darum, ein Labor zu simulieren, sondern unnötige Extreme zu vermeiden: kein offenes Fenster im Durchzug, keine Heizungsluft direkt über dem Kissen, keine hektischen Bewegungen über der Arbeitsfläche.

Der Anschießer berührt das Gold nicht wie ein Malpinsel Farbe. Er nimmt es auf, ohne es zu schieben. Dieser Unterschied ist klein und entscheidend. Blattgold besitzt keine Eigenstabilität, die einen Korrekturgriff verzeiht. Sobald es sich faltet oder an einer Stelle zusammenzieht, ist es selten sinnvoll, es mit Gewalt glätten zu wollen. Besser ist es, das Blatt kontrolliert abzunehmen und neu anzusetzen.

Bevor das Blattgold auf das Kissen kommt, muss man sich über die Legierung im Klaren sein. Nicht jedes Blattgold ist 24-karätig. Für die Hinterglasvergoldung im künstlerischen Kontext reicht häufig eine 22-karätige Legierung — preiswerter, farblich kaum abweichend, vollständig ausreichend für dekorative und bildnerische Zwecke. Wer ein museales Werk anstrebt, bleibt beim 24-karätigen Doppelgold. Das ist eine Frage des Budgets und der gestalterischen Ambition, nicht der handwerklichen Sorgfalt.

Auch das Format der Goldblätter bestimmt den Arbeitsrhythmus. Kleine Zuschnitte sind dort sinnvoll, wo eine Kontur, eine Schrift oder ein eng begrenztes Ornament vergoldet wird. Für eine ruhige, große Fläche bedeuten zu viele kleine Stücke dagegen zu viele Überlappungen. Diese können im Streiflicht sichtbar werden, selbst wenn die Vorderseite zunächst makellos erscheint. Der Zuschnitt folgt deshalb nicht nur dem verfügbaren Blattformat, sondern der Bildidee.

Das Anschießen auf feuchtem Grund: Der erste Goldauftrag hinter Glas

Das Anschießen ist der Kern des Verfahrens. Hier entscheidet sich, ob die Fläche zur formalen Konsequenz findet oder in der Mittelmäßigkeit versinkt. Die vorbereitete Glasfläche wird mit der lauwarmen Gelatine-Netzflüssigkeit eingestrichen — gleichmäßig, ohne dass sich Pfützen bilden, aber auch nicht zu trocken, weil das Gold sonst nicht greift. Auf diesen feuchten Grund wird das zugeschnittene Blattgold mit dem Anschießer aufgelegt.

Der erste Kontakt zwischen Blattgold und feuchter Gelatine ist physikalisch delikat. Das Gold wird vom Wasser an die Glasoberfläche gezogen und von der Gelatine fixiert. Wer jetzt mit dem Pinsel nachhilft, riskiert Falten, Risse oder Verschiebungen im Blattgold. Die richtige Bewegung ist: auflegen und warten. Das klingt kontemplativ, ist aber eine handwerkliche Anweisung.

Das Blatt wird so gesetzt, dass sich die Ränder geringfügig überlappen. Stoß an Stoß zu arbeiten klingt sparsam, erzeugt aber genau jene feinen Linien, die bei seitlichem Licht als Unterbrechung lesbar werden. Eine maßvolle Überlappung schafft Sicherheit, ohne die Fläche unnötig zu verdicken. Besonders an den Außenkanten ist Aufmerksamkeit nötig: Dort wird später oft gerahmt, kaschiert oder versiegelt, doch eine unsaubere Kante bleibt im Material und kann bei transparenten oder frei präsentierten Arbeiten sichtbar werden.

Nach dem Auftrag wird die Flüssigkeit durch leichtes Anwinkeln des Glases ablaufen gelassen. Diese Phase ist kein passives Warten — sie ist ein physikalischer Vorgang, in dem sich die Schichtdicke der Gelatine reguliert. Wer das Glas sofort aufrecht hinstellt, riskiert eine ungleichmäßige Verteilung, die sich beim Polieren als wolkiger Bereich bemerkbar machen kann. Alternativ lässt sich überschüssige Netzflüssigkeit mit Löschpapier und einer Gummiwalze unter sehr kontrolliertem Druck abnehmen. Beide Methoden führen zum Ziel, wenn man ihre jeweilige Logik verstanden hat.

Beim Abnehmen überschüssiger Flüssigkeit gilt eine Regel, die im Ergebnis weit mehr zählt als jede Formel: Nicht am Gold arbeiten, solange es noch schwimmt. Die Fläche braucht Zeit, um sich zu setzen. Ein zu früher Eingriff verschiebt nicht nur ein Blatt, sondern kann einen ganzen Bereich aus dem Gleichgewicht bringen. Hinterglasmalerei und Verre églomisé Verfahren leben beide von der Umkehrung des üblichen Blicks: Die sichtbare Seite bleibt unangetastet, während alle Entscheidungen auf der Rückseite fallen. Das verlangt Vorausdenken.

Trocknungsphasen und der zweite Goldauftrag für maximale Deckkraft

Nach dem ersten Anschießen beginnt die Trocknung. Hier divergieren die Angaben der Fachquellen: Eytzinger nennt etwa ein bis zwei Stunden, Noris rechnet mit circa eineinhalb Stunden pro Goldauftrag. Eine universell verbindliche Trocknungszeit gibt es nicht — sie hängt von Raumtemperatur, Luftfeuchte und Schichtdicke ab. Wer hier standardisiert, versteht das Verfahren nicht. Wer die Trocknung visuell kontrolliert — die Oberfläche muss matt, gleichmäßig und klebfrei erscheinen —, arbeitet materialgerecht.

Die erste Lage kann bereits erstaunlich geschlossen wirken. Sie kann aber, abhängig von Blattqualität, Zuschnitt, Untergrund und Verarbeitung, auch feine Durchscheinestellen oder kleine Unregelmäßigkeiten zeigen. Das ist kein automatischer Beweis für misslungene Arbeit. Es gehört vielmehr zur nüchternen Prüfung, die Fläche nicht nur frontal anzusehen, sondern sie gegen das Licht und aus flachem Winkel zu kontrollieren. Erst dann zeigen sich mögliche kleine Löcher im Blattgold, Staubpartikel unter der Schicht oder Bereiche, in denen die Netzflüssigkeit nicht völlig gleichmäßig lag.

Der zweite Auftrag ist deshalb bei der Gelatine-Technik kein bloßes kosmetisches Nachbessern. Er verdichtet die Fläche, überdeckt mögliche offene Stellen der ersten Lage und gibt dem späteren Polieren eine stabilere Grundlage. Das Verfahren wiederholt sich: Netzflüssigkeit auftragen, feucht halten, Blattgold anschießen, überschüssige Flüssigkeit kontrolliert ablaufen lassen, trocknen. Entscheidend ist, dass die zweite Lage nicht als hektische Reparatur behandelt wird. Sie folgt derselben Präzision wie die erste.

Der zweite Auftrag ist keine Entschuldigung für Nachlässigkeit. Er ist die Schicht, in der aus einer Goldauflage eine überzeugende Fläche wird.

Die Reihenfolge der Arbeit lässt sich in sechs Bewegungen fassen, doch keine davon ist isoliert:

1. Die Glasfläche wird gereinigt und so vorbereitet, dass keine Verunreinigung zwischen Glas und Gold gerät.

2. Die Gelatine-Netzflüssigkeit wird dünn, gleichmäßig und nur in der benötigten Menge aufgetragen.

3. Das Blattgold wird auf dem Vergolderkissen zugeschnitten und mit dem Anschießer ruhig aufgenommen.

4. Die erste Goldlage wird auf den feuchten Grund gesetzt und ohne nachträgliches Schieben zur Ruhe gebracht.

5. Nach dem Trocknen folgt die zweite Lage, wenn eine dichte, optisch geschlossene Fläche angestrebt wird.

6. Erst die vollständig getrocknete und versiegelungsbereite Arbeit wird mit Baumwollwatte zum Hochglanz gebracht.

Die Trocknung vor dem Polieren verlangt Geduld. Anderthalb Stunden mindestens sind ein brauchbarer Anhaltspunkt, aber kein Ersatz für die Prüfung mit Auge und Hand. Wer zu früh poliert, kann Gold mechanisch verschieben, anstatt es zu glätten. Das Ergebnis verliert dann nicht nur Glanz, sondern auch jene Geschlossenheit, die die gesamte glaskunst veredelung trägt.

Hochglanz durch Polieren: Die richtige Technik mit reiner Baumwollwatte

Das Polieren ist die Belohnung für die vorhergehende Disziplin. Hier verwandelt sich die matte, getrocknete Goldfläche in den Spiegel, der das Verfahren rechtfertigt. Das Poliermaterial ist entscheidend: reine Baumwollwatte, nichts Synthetisches. Synthetische Fasern können auf Blattgold zu hart wirken, feine Spuren hinterlassen und damit genau den Effekt mindern, den das ganze Verfahren trägt.

Die Technik des Polierens ist keine Frage des Drucks, sondern der Wiederholung. Mit leichtem, kreisendem Druck wird über die gesamte Fläche gearbeitet, immer wieder angesetzt, immer wieder angehoben. Die Watte darf nicht festgehalten werden wie ein Werkzeug zum Schrubben. Sie soll gleiten, nicht reiben. Zu viel Druck produziert keine größere Tiefe, sondern lediglich ein höheres Risiko, die Goldlage zu verletzen oder an den Überlappungen sichtbare Unruhe zu erzeugen.

Die Baumwollwatte nimmt bei der Arbeit minimale Goldreste auf — und genau diese werden zur Gefahr. Goldpartikel oder eingetragener Staub können beim weiteren Polieren feine Kratzer verursachen. Deshalb wird die Watte regelmäßig gewechselt; niemals sollte mit derselben verschmutzten Stelle weitergearbeitet werden. Das ist keine Verschwendung, sondern die schlichteste Form, die Oberfläche zu schützen.

Ein guter Arbeitsrhythmus beginnt an einer Ecke und bewegt sich in überlappenden, kleinen Bahnen über die Fläche. Wer wahllos springt, übersieht leicht matte Zonen. Wer zu lange auf einem Punkt verharrt, erzeugt dort eine andere Verdichtung als im Umfeld. Besonders bei großen Goldflächen ist gleichmäßige Aufmerksamkeit wichtiger als Geschwindigkeit. Die Fläche muss nicht aggressiv glänzen. Sie soll eine ruhige, tiefe Reflexion entwickeln, in der das Glas seine optische Autorität behält.

Das Ergebnis eines korrekten Poliervorgangs ist kein oberflächlicher Glanz, sondern eine Reflexion, die das Atelier physisch zurückgibt. Das ist die formale Konsequenz, nach der dieses Verfahren verlangt. Wer an dieser Stelle mit Polituren, Wachsen oder Lacken nachhilft, hat das Prinzip nicht verstanden. Der Hochglanz entsteht durch die Verdichtung der reinen Goldschicht, nicht durch eine externe Beschichtung.

Versiegelung und Variationen von spiegelglänzend bis matt-seidig

Die Goldschicht liegt nun auf der Rückseite des Glases, geschützt durch die Glasscheibe selbst vor mechanischer Beschädigung von außen. Was bleibt, ist der Schutz der Rückseite. Hier setzt die Versiegelung an, und sie ist mehr als eine Konservierungsmaßnahme — sie entscheidet über die Langzeitstabilität der Arbeit.

Eytzinger empfiehlt einen mit Kreide oder Pigmenten abgeschwächten Lack, appliziert auf die rückseitige Goldfläche. Der Abschwächung liegt eine materialphysikalische Logik zugrunde: Reiner Schellack oder Klarlack kann durch innere Spannungen das Gold flächig vom Glas ablösen. Die Zugabe von Kreide oder Pigmenten reduziert diese Spannung und damit das Risiko der Schichttrennung.

Die Versiegelung wird nicht in ungeduldigen, satten Pinselzügen aufgetragen. Sie muss die Goldfläche schützen, ohne sie erneut anzulösen oder durch ihre eigene Spannung unter Druck zu setzen. Vor allem darf sie nicht zum nachträglichen Korrekturmittel für eine unruhige Vergoldung werden. Was vorher nicht sauber gearbeitet wurde, lässt sich durch eine deckende Rückseite verdecken, aber nicht materialgerecht lösen. Für eine freie künstlerische Arbeit kann diese Deckung sinnvoll sein; für eine Arbeit, deren Rückseite Teil des Konzepts bleibt, muss sie entsprechend transparent oder bewusst gestaltet werden.

Diese Versiegelung ist zugleich der Punkt, an dem die gestalterische Varianz des Verfahrens beginnt. Denn wer nicht Gelatine verwendet, sondern andere Klebstoffe, erhält andere optische Wirkungen — und damit andere künstlerische Möglichkeiten:

Diese Differenzierung ist der Kern gestalterischer Entscheidung. Die Wahl des Klebstoffs entscheidet, ob das Werk eine glatte, fast entkörperlichte Spiegelhaut erhält oder ob es Licht bricht, dämpft und streut. Beide Pole sind legitim. Was nicht legitim ist: ein spiegelglänzendes Ergebnis mit einem mattierenden Klebstoff erzwingen zu wollen oder umgekehrt. Materialgerechtigkeit heißt hier, die physikalische Logik des Mediums zu respektieren, anstatt sie zu kompensieren.

Bei der Aqua-Anlegemilch wird die Vorgehensweise leicht modifiziert: Sie wird mit rund 25 Prozent destilliertem Wasser verdünnt, und die Vergoldung beginnt erst nach etwa 30 bis 60 Minuten. Die Konsistenz muss stimmen, sonst greift das Blattgold nicht zuverlässig. Das Anlegeöl wiederum wird im Verhältnis 1:1 mit Terpentinersatz verdünnt. Diese Mischverhältnisse sind nicht beliebig; sie bestimmen, ob die Klebstoffe überhaupt als Vergoldungsmedium funktionieren.

Gerade darin liegt der Unterschied zwischen einer dekorativen Anwendung und einer bewussten glaskünstlerischen Entscheidung. Eine matte Goldfläche hinter Glas ist nicht die misslungene Schwester des Hochglanzes. Sie besitzt eine andere Präsenz: weniger Spiegel, mehr Körper; weniger Distanz, mehr Lichtstreuung. Das Verre églomisé Verfahren wird interessant, wenn diese Unterschiede nicht nivelliert, sondern gezielt eingesetzt werden.

Schluss: Die Hinterglasvergoldung als formale Konsequenz

Die Hinterglasvergoldung ist keine nostalgische Spielerei und kein dekoratives Beiwerk. Sie ist ein präzises, physikalisch nachvollziehbares Verfahren, das in der zeitgenössischen Glaskunst eine Position besetzt, die keine andere Technik füllen kann. Die Kombination aus Lichtdurchlässigkeit des Glases und opakem Goldfilm erzeugt eine Tiefe, die weder reine Malerei noch reine Skulptur erreicht — eine Schicht, die sich beim Wechsel des Lichteinfalls verändert und dadurch eine eigene Zeitlichkeit in das Werk einbringt.

Was die Epigonen dieses Verfahrens verrät: Sie behandeln das Blattgold wie Dekoration, nicht wie Werkstoff. Sie sparen am zweiten Auftrag, am Polieren, an der Versiegelung. Das Ergebnis kann im Gegenlicht jene Unruhe zeigen, die nicht dem Material geschuldet ist, sondern der fehlenden Geduld im Umgang mit ihm. Hinterglasvergoldung ist anspruchsvoll, gerade weil sie jeden Arbeitsschritt sichtbar macht.

Wer die sechs Schritte beherrscht — Vorbereitung, Zuschnitt, Anschießen, Trocknung mit zweitem Auftrag, Polieren, Versiegelung —, hat nicht nur eine Technik erlernt. Er verfügt über ein Instrument, mit dem Glas zu einer Sprache wird, die anders nicht artikulierbar ist. Die Materialgerechtigkeit, die dieses Verfahren verlangt, ist zugleich sein stärkstes Argument gegen jede Form der Verflachung. Nicht die gute Absicht des Urhebers entscheidet über die Fläche, sondern die Konsequenz, mit der sie gearbeitet wurde.
