Irisiertes Glas: Wie der schillernde Glanz entsteht

Bis dahin kannte man irisierende Effekte ausschließlich von antiken Gläsern, deren Farbenspiel jedoch kein gestalterisches Konzept war, sondern das Ergebnis jahrhundertelanger Verwitterung im Erdreich. Die gezielte Manipulation von Licht und Materie auf der Glasoberfläche eröffnete ein neues Kapitel, das von der Gründerzeit über den Jugendstil bis in die zeitgenössische Atelierarbeit fortwirkt.

Was bedeutet „irisiert"? Die Physik hinter dem Schimmer

Wer ein Stück irisierendes Glas gegen das Licht hält, sieht Farben, die sich beim Drehen und Kippen verändern. Dieses Schillern hat nichts mit dem Glas selbst zu tun, sondern entsteht an seiner Oberfläche. Dort, wo Licht auf eine hauchdünne Schicht aus Metalloxiden trifft, wird es teilweise reflektiert und teilweise gebrochen. Die beiden Lichtanteile überlagern sich, und je nach Dicke der Schicht – sie liegt im Bereich weniger hundert Nanometer – werden bestimmte Wellenlängen ausgelöscht, andere verstärkt. Das Auge nimmt diesen Vorgang als schillernden Farbwechsel wahr.

Irisierendes Glas schimmert nicht, weil es bunt ist – es schimmert, weil eine unsichtbar dünne Schicht das Licht in seine Bestandteile zerlegt.

Man spricht in der Optik von Interferenz, also der Überlagerung von Lichtwellen. Die Metalloxidschicht wirkt dabei wie ein optisches Filter, dessen Eigenschaften sich mit der Dicke ändern. Das ist der Grund, warum schon minimale Schwankungen in der Verweildauer oder der Temperatur während des Aufdampfens zu deutlich anderen Farbtönen führen. Für die künstlerische Praxis bedeutet das: Die Irisierung ist keine Bemalung, sondern ein physikalischer Vorgang, der mit dem Material selbst in Resonanz tritt. Betrachtet man ein solches Stück in einer Ausstellung, fällt auf, dass das Schimmern je nach Lichteinfall und Standpunkt des Betrachters ständig wechselt – ein Effekt, der in der heutigen Präsentation gezielt eingesetzt wird, um Aufmerksamkeit zu lenken.

Ein historischer Blick: Von der Verwitterung zur Loetz-Ära

Die Geschichte der künstlichen Irisierung beginnt mit einer Beobachtung, die jeder machen kann, der einmal antike Glasfragmente in einem Museum betrachtet hat. Römische Gläser aus dem ersten nachchristlichen Jahrhundert zeigen häufig einen bläulich-grünlichen bis goldenen Schimmer, der auf den ersten Blick wie ein bewusster Designeffekt wirkt. Tatsächlich handelt es sich um die Folge chemischer Verwitterung: Über Jahrhunderte hinweg drangen Feuchtigkeit und Fremdpartikel in die porös gewordene Oberfläche ein, es bildeten sich hauchdünne Schichten, die das Licht ähnlich brechen wie die künstlich erzeugten Interferenzschichten.

Diese Erkenntnis ist entscheidend, denn sie verhindert einen verbreiteten Irrtum: Antike Gläser waren nicht von Anfang an irisierend. Der Effekt entstand erst durch die langsame Arbeit der Zeit. Als Zahn 1872 in Ungarn erstmals einen Prozess vorstellte, der diesen Effekt innerhalb weniger Sekunden künstlich erzeugen konnte, läutete er eine Revolution ein, deren kulturelle und ökonomische Folgen bis heute sichtbar sind.

Den eigentlichen Durchbruch erlebte die Irisierung im Kontext des Jugendstils. Die 1836 in Böhmen gegründete Glashütte Joh. Loetz Witwe, ansässig in Unterreichenstein (heute Kašperské Hory), produzierte zwischen 1898 und 1914 einige der bekanntesten irisierenden Gläser überhaupt. Die Hütte galt als einer der wichtigsten europäischen Produzenten für dekoratives Glas; bis zur Betriebsschließung im Jahr 1947 – mitten in einer Zeit politischer Umbrüche – hatte sie ein Repertoire entwickelt, das handwerkliche Virtuosität mit chemischer Präzision verband. Die genauen Mischungsverhältnisse für spezifische Farbnuancen wurden damals als Betriebsgeheimnisse gehütet, was die Rekonstruktion historischer Rezepturen bis heute erschwert.

Die Loetz-Hütte bewies, dass Irisierung keine oberflächliche Spielerei ist, sondern ein gestalterisches Prinzip mit eigener Formensprache.

Eine andere, kommerziell bedeutsame Variante entstand um 1907 in den Vereinigten Staaten: das sogenannte „Carnival Glass". Dieses irisierende Pressglas wurde als preisgünstige Alternative zu den teuren europäischen Importgläsern vermarktet und eroberte binnen weniger Jahre den nordamerikanischen Massenmarkt. Es zeigt, dass die Technik nicht nur in der Haute Couture der Glaskunst, sondern auch in der industriellen Produktion ihren Platz fand. Beide Wege – die künstlerisch-experimentelle Linie Loetz und die serielle Pressglasproduktion – prägen das Verständnis von Irisierung bis heute.

Heißes Bedampfen: Das Verfahren mit Metallsalzen

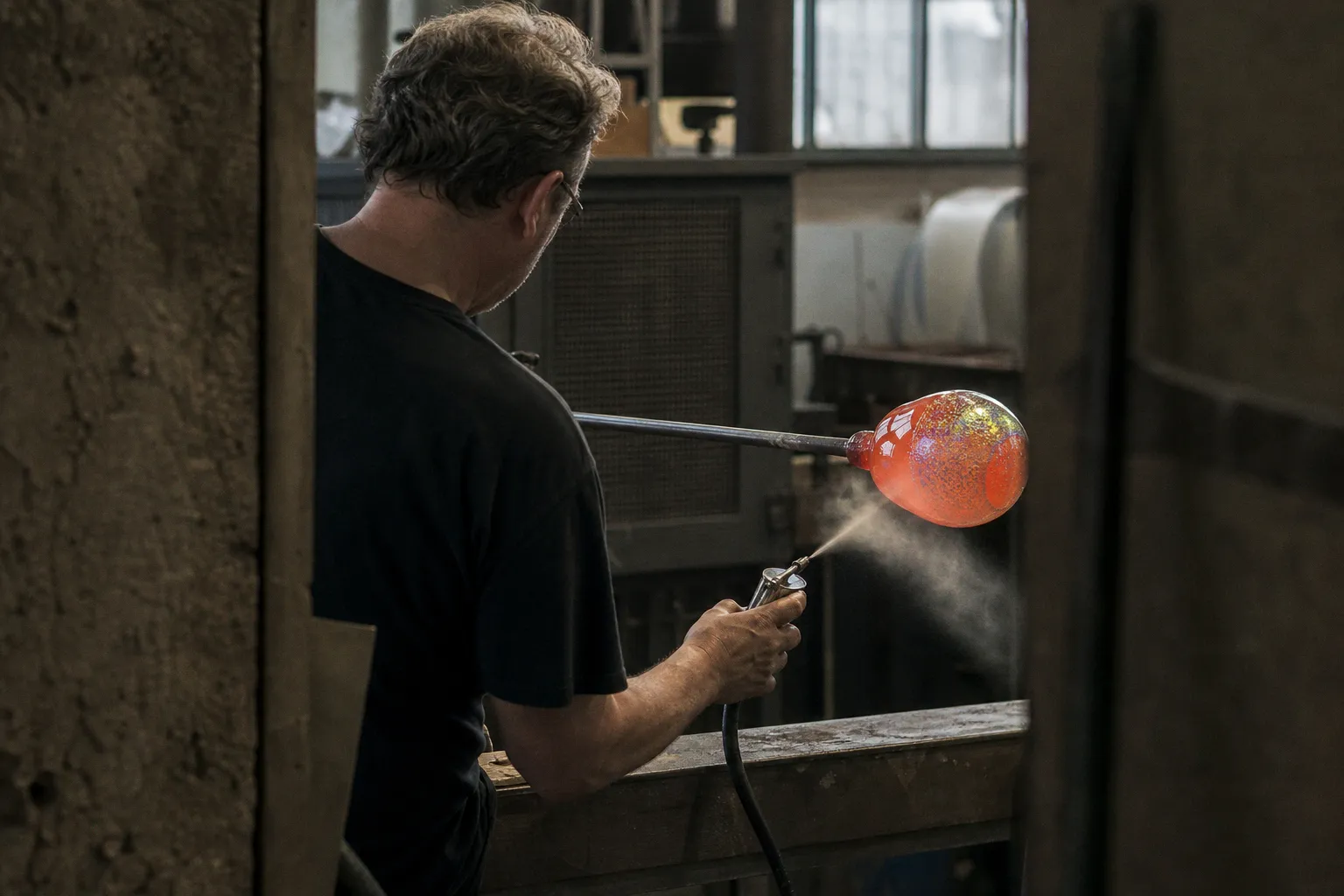

Die klassische Methode zur Erzeugung irisierender Oberflächen ist das Bedampfen heißer Glasobjekte mit Metallsalzen. Das Prinzip: Ein Glasstück wird direkt nach der Entnahme aus dem Ofen in eine geschlossene Kammer gehalten, in der Dämpfe bestimmter Metallsalze zirkulieren. Innerhalb weniger Sekunden bilden sich auf der noch heißen Oberfläche hauchdünne Schichten aus Metalloxiden, die den Interferenzeffekt erzeugen. Das Verfahren verlangt Präzision im Sekundenbereich: Zu lange Bedampfung führt zu milchigen Trübungen, zu kurze zu blassen Ergebnissen.

Die wichtigsten Chemikalien, die in der Glaswerkstatt zum Einsatz kommen, sind:

• Zinn(II)-chlorid (SnCl₂) – das Standardmaterial für den klassischen goldgelben bis bläulichen Schimmer
• Bariumnitrat – erzeugt weiche, irisierende Töne mit kühler Anmutung
• Strontiumnitrat – ähnlich wie Bariumnitrat, oft in Kombination eingesetzt
• Silbernitrat – für kühlere, bläulich-weiße Effekte
• Wismutnitrat – ermöglicht perlmuttartige, changierende Oberflächen

Die Auswahl und Kombination dieser Salze sowie die exakte Kontrolle der Ofentemperatur bestimmen das spätere Farbbild. Erfahrene Glasmacher sprechen davon, dass schon eine Abweichung von wenigen Grad Celsius den Ton verschiebt. Deshalb gilt die Irisierung zu Recht als eine Disziplin, in der handwerkliche Intuition und messtechnische Kontrolle ineinandergreifen.

Eine alternative, weniger verbreitete Methode nutzt salzsäurehaltiges Wasser (15 % HCl) bei einem Druck von 200 bis 500 kPa. Dabei werden die Metallionen in flüssiger Form aufgetragen; das Ergebnis ähnelt dem der Bedampfung, erfordert jedoch eine völlig andere Sicherheitslogik im Atelier. In beiden Fällen gilt: Das Ergebnis lässt sich nur bedingt vorhersagen – wer irisieren will, muss die Probe am eigenen Material suchen.

Lüsterfarben und Drittbrand: Veredelung ohne Schmelze

Eine zweite, technisch grundverschiedene Möglichkeit zur Irisierung bieten metallorganische Lüsterfarben. Anders als beim Bedampfen heißer Gläser werden diese flüssigen Farben auf bereits gebranntes, abgekühltes Glas aufgetragen – durch Aufsprühen, Pinseln oder Tauchen. Erst danach erfolgt ein erneuter, sogenannter Drittbrand im Ofen.

Die entscheidende Größe ist die Temperatur: Lüsterfarben werden bei 480 °C bis 600 °C eingebrannt, also deutlich unterhalb der Schmelztemperatur des Glases (über 1000 °C). Das bedeutet, dass die Glasstruktur selbst nicht mehr verändert wird; nur die aufgetragene metallorganische Schicht wandelt sich in eine fest haftende, lichtbrechende Interferenzschicht um. Diese Trennung zwischen Glasherstellung und Veredelung eröffnet gestalterische Freiheiten, die beim Bedampfen nicht zur Verfügung stehen. So können beispielsweise fertige Gefäße nachträglich eine irisierende Note erhalten, ohne dass ihre Form erneut in die Hitze muss.

Lüsterfarben veredeln das Glas, ohne es zu schmelzen – sie setzen eine eigene, kühle Note über die bestehende Form.

In der Museumspraxis sieht man diesen Unterschied deutlich: Während irisierende Stücke aus der Loetz-Zeit oft eine warme, goldene Anmutung zeigen, wirken mit Lüsterfarben veredelte Objekte häufig kühler und metallischer. Beide Effekte haben ihre Berechtigung – die Entscheidung hängt vom gewünschten Ausdruck und vom Kontext der Präsentation ab. Allerdings sind Lüsterschichten empfindlicher gegen Kratzer als durch Bedampfen erzeugte Schichten, was bei der konservatorischen Betreuung solcher Stücke berücksichtigt werden muss.

Irisierendes Glas im Fusing: Wenn Schichten verschmelzen

Eine dritte Technik verbindet die Irisierung mit dem Fusing, also dem Verschmelzen von Glasplatten im Ofen. Bei bestimmten Fusing-Gläsern – etwa System 96, Oceanside oder Spectrum – bleibt die irisierende Beschichtung auch während des Fusionsprozesses weitgehend erhalten. Das eröffnet Gestaltern die Möglichkeit, schillernde Effekte mit konstruktiven Formen zu kombinieren, etwa bei großflächigen Wandobjekten oder architektonischen Glaselementen.

Allerdings gilt eine wichtige Einschränkung: Die irisierende Beschichtung kann sich beim Verschmelzen farblich verändern. Was vorher in Goldgelb schimmerte, zeigt nach dem Fusing möglicherweise einen bläulich-grünen Ton. Die genauen Rezepturen dieser Beschichtungen werden von den Herstellern als Betriebsgeheimnisse gehütet, sodass Atelierpraxis und Materialkunde hier eng zusammenarbeiten müssen. Für Kuratoren und Sammler ist es daher ratsam, beim Erwerb solcher Stücke genaue Angaben zum Herstellungsverfahren und zur Brenngeschichte einzuholen.

Vergleich der drei Haupttechniken auf einen Blick

Diese Übersicht macht deutlich, dass die Wahl der Technik immer auch eine gestalterische Grundsatzentscheidung ist. Wer die spontane Reaktion des heißen Glases sucht, wird zum Bedampfen greifen. Wer bestehende Formen nachträglich veredeln möchte, wählt Lüsterfarben. Und wer flächige, konstruktive Stücke plant, ist beim Fusing richtig.

Ausblick: Zwischen Atelier und Labor

Betrachtet man die Entwicklung der letzten 150 Jahre, zeigt sich eine bemerkenswerte Kontinuität: Die Grundprinzipien der Irisierung, wie sie 1872 erstmals demonstriert wurden, gelten im Kern bis heute. Was sich verändert hat, sind die Rahmenbedingungen – die Verfügbarkeit neuer Chemikalien, die Präzision der Ofentechnik, die gestalterischen Fragestellungen. Für die zeitgenössische Glaskunst bedeutet das eine seltene Konstellation: Ein physikalisches Phänomen, das bereits vollständig verstanden ist, bleibt dennoch ein offenes Feld für Experimente.

Die kommenden Jahre werden zeigen, ob sich die Irisierung stärker in Richtung digital gesteuerter Beschichtungsverfahren bewegt oder ob das handwerkliche Moment der direkten Ofenarbeit seinen zentralen Stellenwert behält. Beide Wege haben ihre Logik – und beide werden, so lässt sich aus der historischen Erfahrung prognostizieren, parallel weitergehen. Was bleibt, ist die Faszination eines Materials, das sich unter unseren Händen in Farbe verwandelt – und das die Glaswerkstatt auch in Zukunft als einen Ort definiert, an dem Naturwissenschaft und gestalterischer Anspruch untrennbar miteinander verbunden sind.
