Pâte de verre: Die Glaspastentechnik in sechs Arbeitsschritten

Bei Pâte de verre entsteht der häufigste technische Fehler nicht während des Brennens, sondern deutlich früher: in einer Form, deren Hinterschneidungen nicht entformbar sind, deren Wandung beim Brand nachgibt oder deren Hohlraum ungleichmäßig mit Glasmehl gefüllt wurde. Der Ofen macht diese Fehler nicht rückgängig. Er fixiert sie.

Die Pâte-de-verre-Technik ist kein vereinfachter Glasguss. Charakteristisch ist, dass Glasmehl, Pulver oder Fritte mit einem Bindemittel in eine feuerfeste Form eingebracht und dort versintert oder verschmolzen wird. Die Körnung, die Packungsdichte, die Formgeometrie und die Kühlkurve bestimmen das Ergebnis mindestens ebenso stark wie die Spitzenleistung des Ofens.

Die folgende Pâte-de-verre-Technik-Anleitung folgt dem Werkstofffluss: vom Positivmodell bis zur kontrollierten Nachbearbeitung.

Pâte de verre wird nicht durch eine einzelne Brenntemperatur beherrscht, sondern durch die Abstimmung von Glas, Form, Schichtdicke und Zeit.

1. Das Positivmodell definiert die spätere Schmelzform

Am Anfang steht kein Glas, sondern ein Modell. Seine Geometrie entscheidet über die Belastbarkeit der späteren Schmelzform für Glaspaste und über die Möglichkeit, das Formmaterial nach dem Brand vollständig zu entfernen.

Für kleine, reliefartige oder hohle Objekte eignet sich Wachs als Modellwerkstoff. Wachs lässt sich schneiden, aufbauen, glätten und bei Bedarf mit Trennfugen versehen. Beim Wachsausschmelzverfahren wird das Modell in eine hitzebeständige Einbettmasse eingebracht. Beim Erhitzen läuft das Wachs über vorgesehene Öffnungen aus; zurück bleibt der Hohlraum für die Glasmasse.

Die Konstruktion des Modells muss dabei drei Sachverhalte berücksichtigen:

• Hinterschneidungen: Sie können bei einer verlorenen Form zulässig sein, erschweren aber die vollständige Entfernung der Einbettmasse. Bei engen Innenräumen bleibt Gips- oder Quarzmaterial häufig zurück.
• Wandstärken: Sehr dünne Bereiche kühlen schneller als massive Partien. Der Unterschied wirkt später direkt auf die Entspannung des Glases.
• Entlüftung und Zugänglichkeit: Das Forminnere muss beim Befüllen erreichbar sein. Ebenso braucht das Wachs beim Ausschmelzen einen definierten Weg nach außen.
• Schärfe von Kanten: Eine messerscharfe Modellkante wird im Glas nicht zwingend messerscharf reproduziert. Bei zunehmender Viskositätsabsenkung im Brand setzt Oberflächenrundung ein.
• Formstabilität: Lange, freistehende Stege oder dünne Einbettungsbereiche können unter Eigengewicht oder thermischer Belastung versagen.

Die Form selbst muss die thermische Ausdehnung des Glases aufnehmen, ohne die Oberflächenstruktur zu verlieren. Gipsbasierte Einbettmassen mit geeigneten feuerfesten Zuschlägen sind verbreitet. Ein pauschales Mischungsverhältnis ist jedoch nicht belastbar, weil die Anforderungen von Formgröße, Glasmenge, Brenntemperaturbereich und Ofentyp abhängen.

Eine trockene Form ist keine Nebensache. Restfeuchte erzeugt beim Aufheizen Wasserdampf. In einer geschlossenen oder eng befüllten Form kann dieser Druck Partikel verlagern, Oberflächen aufreißen oder die Form beschädigen. Die Form benötigt daher eine vollständige Trocknung und ein vorsichtiges Ausbrennen, bevor die eigentliche Glasmasse eingebracht wird.

2. Fritte, Glasmehl und Bindemittel gezielt vorbereiten

Die Glasmehl-Verarbeitung beginnt mit der Entscheidung über Glasfamilie und Körnung. Dabei ist „gleicher COE“ keine ausreichende Materialfreigabe. Der Wärmeausdehnungskoeffizient beschreibt nur einen Teil des thermischen Verhaltens. Auch Viskosität und Entspannungskurve müssen zueinander passen. Zwei Gläser mit gleichem nominellem COE können im Brand unterschiedlich fließen und nach dem Abkühlen innere Spannungen aufweisen.

Innerhalb eines Werkstücks sollte daher ausschließlich Glas verwendet werden, dessen Kompatibilität vom Hersteller oder durch eigene belastbare Versuche abgesichert ist. Altglas, unbekannte Scherben und dekorative Gläser ohne dokumentiertes Schmelzverhalten sind für präzise Pâte-de-verre-Arbeiten ungeeignet.

Die Körnung bestimmt die spätere Oberfläche und das Fließverhalten. Feines Pulver bildet dichte, geschlossene Oberflächen. Grobe Fritte erzeugt eine offenere Struktur, benötigt aber passende Haltezeit und Temperaturführung, damit die Kontaktstellen ausreichend versintern. Häufig ist eine gestufte Körnung sinnvoll: fein an der Sichtfläche, gröber in massiveren Volumenbereichen. Das ist kein dekorativer Effekt allein. Es verändert die Packungsdichte und damit die lokale Glasmenge.

Als Bindemittel ist unter anderem Gummiarabikum dokumentiert. Es kann Fritte zu einer formbaren Paste binden, sodass die Masse in Vertiefungen gedrückt oder schichtweise aufgetragen werden kann. Seine Funktion endet vor dem eigentlichen Verschmelzen: Das organische Bindemittel muss während des Brandes kontrolliert ausbrennen, ohne in der Form Rückstände oder Gasblasen zu erzeugen.

Die Masse darf nicht so nass angesetzt werden, dass sie in der Form schwimmt. Zu viel Flüssigkeit fördert Entmischung: Feine Partikel wandern, gröbere Körner bleiben zurück, Farbübergänge verlieren ihre Kontur. Zu wenig Bindung führt dagegen dazu, dass beim Transport der Form oder beim Einsetzen in den Ofen Partikel aus Vertiefungen fallen.

Praktisch sinnvoll ist eine kleine Probemenge auf einer ebenen Testform. Sie zeigt, ob die Paste beim Antrocknen schrumpft, ob sie an senkrechten Bereichen haftet und ob die Farbpartikel nach dem Brennen die erwartete Dichte ergeben.

3. Die Glasmasse wird geschichtet, nicht einfach eingefüllt

Das Befüllen entscheidet über Masseverteilung, Farbverlauf und spätere Wandstärke. Glaspaste wird nicht in einen Hohlraum geschüttet wie Metall in eine Gussform. Sie wird kontrolliert positioniert und verdichtet.

Zuerst werden die sichtbaren Oberflächenbereiche ausgekleidet. Feines Glasmehl oder feine Fritte wird mit Pinsel, Spatel oder kleinen Stopfwerkzeugen in Reliefs, Kanten und enge Vertiefungen eingebracht. Erst danach folgen tragende Schichten aus gröberem Material oder einer anderen Farbmischung.

Die Reihenfolge ist funktional:

1. Oberflächenschicht anlegen: Sie übernimmt Details aus der Form. Lufteinschlüsse in Schriftzügen, Reliefs oder schmalen Rillen bleiben nach dem Brand sichtbar.

2. Masse schrittweise verdichten: Jede Lage wird leicht angedrückt. Ziel ist eine gleichmäßige Packungsdichte, nicht maximale Kompression.

3. Übergänge zwischen Farben verzahnen: Harte Farbkanten benötigen klare Trennzonen. Für weiche Übergänge werden Partikelmischungen über mehrere dünne Lagen aufgebaut.

4. Volumen kontrollieren: Massive Bereiche benötigen ausreichend Glas, dürfen aber nicht als unverdichteter Frittenhaufen vorliegen. Andernfalls bleibt die Sinterung lokal unvollständig.

5. Form außen reinigen: Lose Partikel auf dem Formrand oder unter dem Werkstück können beim Brand verschmelzen und die Auflagefläche verziehen.

Besondere Aufmerksamkeit verlangt die Rückseite. Bei einem offenen Formkörper entsteht sie direkt an der oberen Füllfläche. Ist diese Fläche uneben, wird auch die spätere Rückseite uneben. Bei einem geschlossenen Hohlraum ist die Frage komplexer: Dann muss die Glasmasse an jeder Stelle ausreichend anliegen, ohne Hohlräume einzuschließen.

Eine häufige Fehlannahme lautet, dass mehr Glas automatisch ein dichteres Objekt erzeugt. Tatsächlich kann eine überfüllte Form beim Erweichen Druck aufbauen. Das Glas sucht dann Ausweichwege, drückt in Entlüftungen oder erzeugt an Rändern unerwünschte Wülste. Die erforderliche Glasmenge muss aus dem Formvolumen, der Körnung und der beabsichtigten Verdichtung abgeleitet werden. Bei neuen Formen ist ein Probestück der verlässlichere Weg als eine rechnerische Schätzung mit scheinbarer Genauigkeit.

Gleichmäßige Wandstärke beginnt nicht in der Kühlphase. Sie wird beim Einbringen jeder einzelnen Schicht festgelegt.

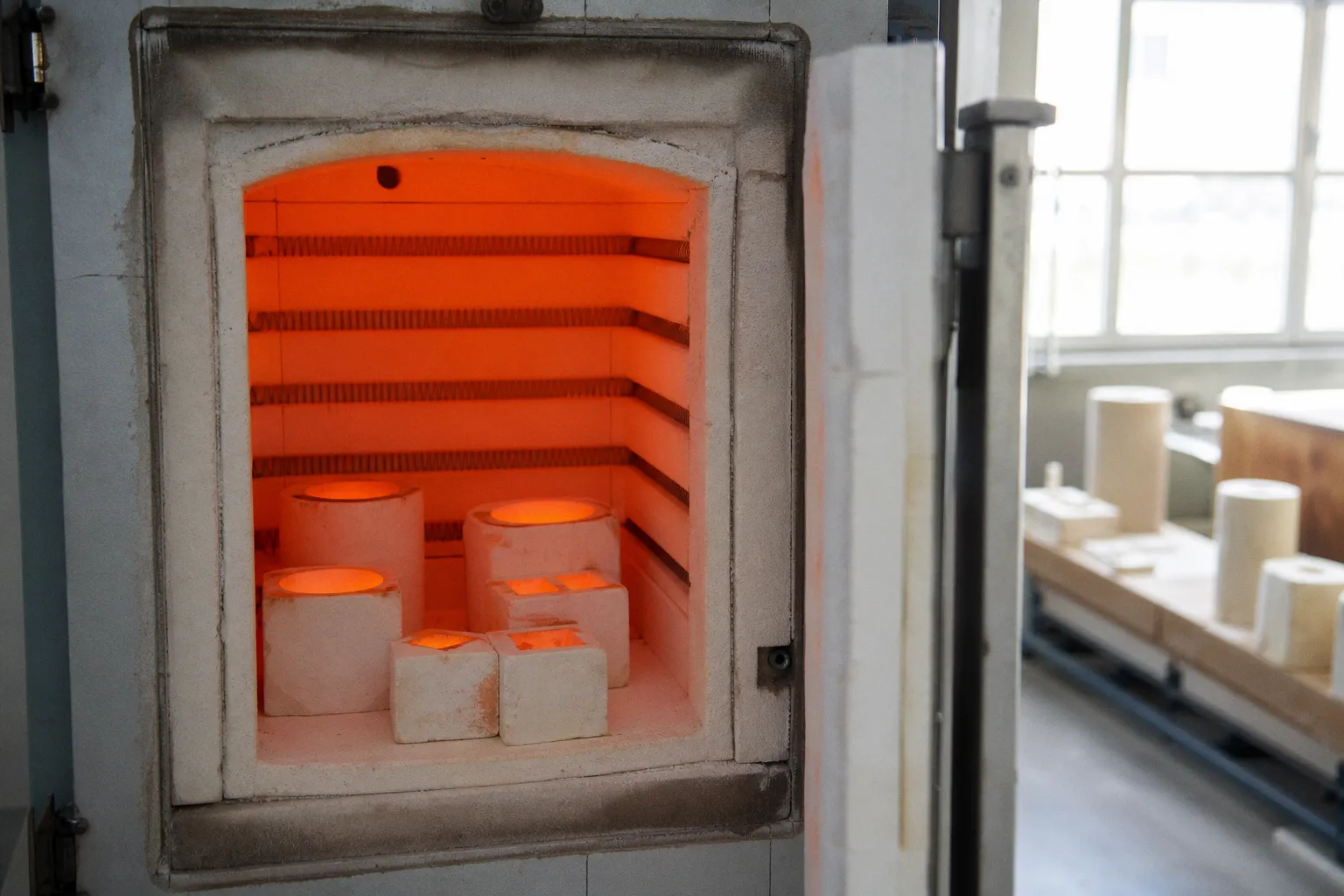

4. Der Brand muss Sinterung und Formfüllung trennen

Eine universelle Pâte-de-verre-Brennkurve existiert nicht. Glastyp, Korngröße, Wandstärke, Formmasse, Ofengeometrie und gewünschte Oberflächenwirkung verändern die erforderlichen Segmente. Wer eine beliebige Höchsttemperatur übernimmt, erhält bestenfalls ein zufälliges Resultat.

Der Brand lässt sich dennoch in klar getrennte Funktionen gliedern. Zunächst wird die Form langsam durchwärmt. Diese Phase dient der Entfernung verbliebener Feuchtigkeit und dem Ausbrennen des Bindemittels. Beschleunigtes Aufheizen ist hier besonders problematisch: Organische Bestandteile können Gase bilden, bevor diese aus der Masse entweichen können. Blasen, Krater oder lokale Verlagerungen der Fritte sind die Folge.

Danach folgt der Bereich, in dem die Glaspartikel an ihren Kontaktpunkten versintern. Die Viskosität sinkt so weit, dass Partikelbindungen entstehen. Je nach Ziel kann dieser Zustand bewusst erhalten bleiben: Eine körnige, leicht matte Pâte-de-verre-Oberfläche ist oft das Resultat einer begrenzten Sinterung, nicht eines unvollständigen Prozesses.

Soll die Glasmasse stärker zusammenfließen und die Form detailreicher ausfüllen, benötigt sie mehr thermische Arbeit: höhere Temperatur, längere Haltezeit oder beides. Die Haltezeit ist dabei keine Reserve, sondern ein eigener Prozessparameter. Das Erreichen der Spitzentemperatur genügt nicht. Die Wärme muss in das gesamte Werkstück und die Form eindringen, damit die Fritte über den Querschnitt hinweg reagieren kann.

Zu langes oder zu heißes Halten führt hingegen zu anderen Fehlerbildern:

• Reliefs verlieren ihre Kontur, weil die Viskosität zu stark absinkt.
• Farben können an Grenzzonen stärker ineinander diffundieren als geplant.
• Dünne Stege sacken ab oder reißen infolge ungleicher Massenverteilung.
• Die Oberfläche wird glänzender, während die beabsichtigte körnige Struktur verschwindet.
• Formmaterial kann an kritischen Stellen stärker mit der Glasoberfläche reagieren.

Der Brennplan muss deshalb als Versuchsreihe geführt werden. Dokumentiert werden mindestens Glastyp, Körnung, Formmaterial, maximale Glasdicke, Aufheizraten, Haltezeiten, Spitzentemperatur und sichtbares Ergebnis. Ohne diese Zuordnung ist eine Anpassung im nächsten Brand nicht möglich.

5. Die Kühlkurve richtet sich nach der größten Glasdicke

Nach dem Verschmelzen beginnt der Abschnitt, der über Spannungsfreiheit entscheidet. Das Glas darf nicht einfach abgeschaltet und im Ofen sich selbst überlassen werden. Beim Durchlaufen des Transformationsbereichs müssen Temperaturunterschiede zwischen Kern und Oberfläche begrenzt bleiben. Andernfalls erstarrt die Außenhaut früher als der wärmere Kern; die daraus entstehenden Spannungen zeigen sich als sofortiger Bruch, verzögerter Riss oder verminderte Belastbarkeit.

Der Kühlofen ist daher kein Abstellraum, sondern das zentrale Werkzeug für die Entspannung. Relevant ist nicht nur die mittlere Wandstärke, sondern die dickste lokale Stelle. Ein Objekt mit 6 Millimetern Rand und einem 25 Millimeter starken Knoten wird nach der dicksten Zone beurteilt.

Herstellerspezifische Beispielpläne für Glas zeigen die Größenordnung: Für 6 Millimeter Glasdicke wird eine Glühhaltezeit von etwa einer Stunde genannt, für 12 Millimeter zwei Stunden und für 25 Millimeter vier Stunden. Die Gesamtdauer liegt in diesem Beispiel ungefähr bei drei, fünf beziehungsweise vierzehn Stunden. Diese Werte sind keine übertragbare Pâte-de-verre-Brennkurve. Sie belegen jedoch den entscheidenden Zusammenhang: Mit zunehmender Dicke wächst der Zeitbedarf nicht linear und nicht vernachlässigbar.

Der oft zitierte Glühwert von 900 °F stammt aus einem herstellerspezifischen Beispielplan. Er darf weder als allgemeine Temperaturangabe noch als Ersatz für die Daten des verwendeten Glases dienen. Jedes kompatible Glassystem besitzt eigene Angaben zu Glühbereich und Kühlführung.

Für die Praxis gilt eine einfache Reihenfolge:

• Die maximale reale Glasdicke am Objekt bestimmen, nicht die angenommene Sollstärke.
• Den Glühbereich aus den Daten des verwendeten Glases ableiten.
• Die Haltezeit für die dickste Zone festlegen.
• Nach der Glühhaltephase so langsam kühlen, dass Kern und Oberfläche ausreichend angleichen können.
• Den Ofen erst bei unkritischer Temperatur öffnen; ein zu frühes Öffnen erzeugt einen thermischen Schock, den keine vorherige Haltezeit kompensiert.

Bei Pâte de verre verschärft sich dieses Thema durch unregelmäßige Geometrien. Ein dünnwandiger Schalenrand und ein massiver Fuß sind thermisch keine Einheit. In solchen Fällen muss die Kühlung auf den massiven Bereich ausgelegt werden. Der dünne Bereich wartet mit; der dicke Bereich bestimmt.

6. Entformen, nachbearbeiten und Staub kontrollieren

Nach vollständiger Abkühlung wird die Form mechanisch entfernt. Dieser Schritt ist langsam auszuführen. Ein Werkzeug, das zu tief angesetzt wird, beschädigt Kanten, Reliefs und dünne Glaszonen schneller als die Formmasse nachgibt.

Zunächst werden grobe Einbettungsreste gelöst. In engen Innenräumen arbeitet man mit kleinen Holz-, Kunststoff- oder Metallwerkzeugen, jedoch ohne punktförmige Hebelkräfte auf dünne Glasstege. Verbliebene Rückstände können je nach Formmaterial mit Wasser, Bürsten oder vorsichtiger mechanischer Bearbeitung entfernt werden. Nicht jedes Glas verträgt jede aggressive Reinigungs- oder Beizbehandlung. Die Nachbearbeitung muss zur Glasart und zur beabsichtigten Oberfläche passen.

Typische Bearbeitungsschritte sind:

• Kanten mit Diamantwerkzeugen egalisieren;
• scharfe Grate brechen, ohne die Formzeichnung abzurunden;
• Auflageflächen plan schleifen;
• sichtbare Fehlstellen prüfen, bevor eine Oberflächenbehandlung sie optisch überdeckt;
• matte und glänzende Zonen bewusst voneinander trennen, statt sie durch ungeplantes Schleifen anzugleichen.

Die Staubbelastung ist hierbei kein Nebenthema. Glasmehl, getrocknete Einbettmasse und Schleifrückstände dürfen nicht trocken aufgewirbelt werden. Besonders bei quarz- oder cristobalithaltigen Formmaterialien ist die alveolengängige Staubfraktion kritisch. Die TRGS 559 nennt für Quarz einen Beurteilungsmaßstab von 0,05 mg/m³ bezogen auf acht Stunden; zusätzlich bestehen Grenzwerte von 1,25 mg/m³ für A-Staub und 10 mg/m³ für E-Staub. Diese Werte beziehen sich auf Arbeitsplätze und Gefährdungsbeurteilungen. Sie sind keine Freigabe für ungeschützte Arbeit im privaten Atelier.

Die wirksame Reihenfolge lautet: Staub erst gar nicht erzeugen, dann lokal erfassen, danach persönliche Schutzausrüstung einsetzen. Nass bearbeiten, Feinstaub mit geeigneter Absaugung entfernen und Arbeitsflächen nicht mit Druckluft reinigen. Ein Atemschutz ersetzt keine unzureichende Werkstattorganisation.

Das Ergebnis entsteht aus Prozessdisziplin

Die Glaspastentechnik verlangt keine geheimnisvolle Rezeptur. Sie verlangt eine nachvollziehbare Prozessführung. Das Modell definiert die Geometrie. Die Form trägt sie durch den Brand. Fritte und Bindemittel bestimmen die Packung. Der Ofen steuert Viskosität und Sinterung. Die Kühlkurve entscheidet, ob das Objekt spannungsarm bleibt.

Wer nur die Spitzenleistung verändert, arbeitet blind. Wer Form, Glascharge, Körnung, Fülltechnik und Brennprotokoll gemeinsam dokumentiert, kann Oberflächen, Dichte und Kontur reproduzierbar steuern. Genau dort wird aus einem einzelnen gelungenen Brand eine belastbare Pâte-de-verre-Praxis.
