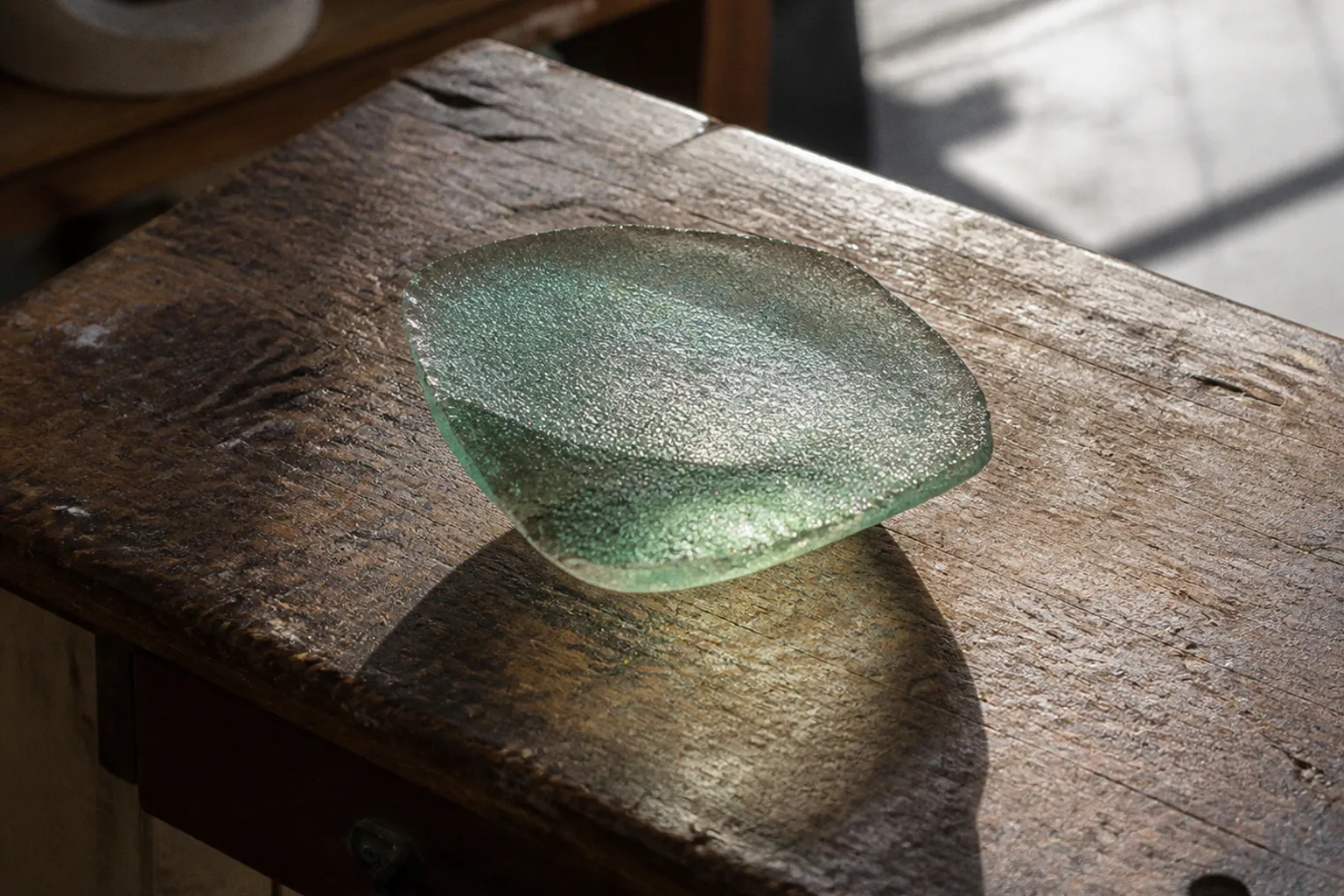

Pâte de Verre: Die traditionsreiche Glaspasten-Technik

Gerade darin liegt jedoch die Besonderheit der Pâte-de-Verre-Technik: Die Glaspartikel werden nicht vollständig verflüssigt, sondern verbinden sich zu einem eigenständigen Körper, dessen Farbe, Dichte und Oberfläche aus der ursprünglichen Körnung heraus lesbar bleiben.

Die Wurzeln dieses Verfahrens reichen bis in das 2. Jahrtausend v. Chr. zurück. In Mesopotamien, Ägypten und später in der römischen Antike wurde Glaspaste unter anderem für Schmuck und Einlagen verwendet. Erst gegen Ende des 19. Jahrhunderts gewann die Technik im französischen Jugendstil wieder eine zentrale künstlerische Bedeutung. Seither steht Pâte de Verre für eine Formensprache, in der Glas nicht nur als transparentes oder leuchtendes Material erscheint, sondern als farbiger, opaker und beinahe mineralisch wirkender Werkstoff.

Was bedeutet Pâte de Verre in der Glaskunst?

Der französische Ausdruck Pâte de Verre bedeutet wörtlich „Glaspaste“. Gemeint ist ein Verfahren des Ofengusses, bei dem zerkleinertes Glas oder sehr feines Glaspulver mit einem Bindemittel, Wasser und gegebenenfalls Farbstoffen oder Emaillen vermischt wird. Diese Paste wird in eine feuerfeste Form eingebracht und anschließend im Ofen gebrannt.

Anders als beim klassischen Glasguss wird das Material dabei nicht zwingend zu einer vollständig dünnflüssigen Masse. Die einzelnen Glaspartikel verschmelzen an ihren Kontaktstellen und bilden eine kompakte Struktur. Je nach Körnung, Schichtdicke, Pigmentierung und Brennführung kann das Ergebnis nahezu undurchsichtig, transluzent oder leicht seidenmatt erscheinen.

Die Pâte-de-Verre-Technik in der Glaskunst beruht deshalb auf einem kontrollierten Zwischenzustand: Das Glas wird weich und verbindungsfähig, behält aber Spuren seiner granularen Herkunft. Diese Materialgeschichte bleibt in der fertigen Arbeit sichtbar. Kleine Farbverschiebungen, wolkige Übergänge und eine unregelmäßige Lichtstreuung sind keine Fehler, sondern Teil der ästhetischen Aussage.

Für die Einordnung ist eine Abgrenzung hilfreich:

Pâte de Verre ist daher weder einfach eine Variante des Glasblasens noch mit jedem Fusing-Prozess gleichzusetzen. Das Verfahren besitzt eine eigene Logik, die zwischen Modellieren, Gießen, Schichten und Brennen liegt.

Pâte de Verre macht die Körnung des Glases zum bildnerischen Argument: Licht wird nicht nur durch die Form gelenkt, sondern auch durch die Dichte des Materials.

Die historischen Wurzeln: Von antiken Einlagen zur modernen Skulptur

Die frühe Geschichte der Glaspaste steht in engem Zusammenhang mit der Entwicklung von Glas als kostbarem, formbarem und farblich steuerbarem Material. Bereits im 2. Jahrtausend v. Chr. wurden in Mesopotamien und Ägypten Glaspartikel für dekorative Zwecke eingesetzt. Inlays, Schmuckelemente und kleine plastische Formen konnten aus farbigem Glas hergestellt werden, ohne dass dafür ein vollständig freies Glasblasen erforderlich war.

In der Antike entwickelte sich Glas zunehmend zu einem Material, das zwischen Handwerk, Luxusobjekt und symbolischer Repräsentation stand. Die Herstellung war anspruchsvoll, Farben waren nicht beliebig verfügbar, und die Kontrolle über Temperatur und Zusammensetzung verlangte Erfahrung. Glaspaste eignete sich besonders für kleinere, detailreiche Arbeiten, bei denen die Farbwirkung und die präzise Einbettung in eine Form entscheidend waren.

In dieser frühen Phase war Pâte de Verre noch kein geschlossenes kunsttheoretisches Programm. Die Technik wurde vielmehr aus praktischen und dekorativen Gründen eingesetzt. Erst die Wiederentdeckung im späten 19. Jahrhundert veränderte ihre Stellung grundlegend. Im Umfeld des französischen Jugendstils entstand ein neues Interesse an Materialien, die eine organische, fließende und zugleich kostbare Wirkung erzeugen konnten.

Die Renaissance der Glaspaste war Teil eines größeren Paradigmenwechsels. Künstler und Kunsthandwerker begannen, die Hierarchie zwischen „hoher“ Kunst und angewandter Gestaltung infrage zu stellen. Glasgefäße, Schmuck, Reliefs und Skulpturen wurden nicht mehr nur nach ihrem Gebrauchswert beurteilt. Ihre Materialität, ihre Oberflächen und ihre Beziehung zu Architektur und Interieur rückten in den Mittelpunkt.

Dabei kam der institutionellen Akzeptanz eine wichtige Rolle zu. Werkstätten, Ausstellungen, Sammler und Kunsthändler trugen dazu bei, dass Glaskunst nicht ausschließlich als dekoratives Handwerk wahrgenommen wurde. Pâte de Verre eignete sich für diesen Wandel besonders gut, weil das Verfahren sichtbare Spuren des Herstellungsprozesses bewahrt und zugleich eine hohe Farbintensität ermöglicht.

Das Material: Wie aus Glas eine Paste wird

Die Ausgangsbasis kann aus fein zerkleinertem Glas, Glasgranulat oder unterschiedlich großen Partikeln bestehen. Die Körnung entscheidet wesentlich darüber, wie sich das Material im Ofen verhält und wie die fertige Oberfläche auf Licht reagiert.

Sehr feines Glaspulver erzeugt tendenziell eine geschlossenere, weichere Wirkung. Gröbere Partikel können dagegen eine deutlichere Binnenstruktur erzeugen. Sie lassen Licht an vielen kleinen Grenzflächen brechen und verleihen dem Objekt eine körnige, manchmal kristalline Anmutung. Zwischen diesen Extremen liegt ein breites Spektrum, das durch Schichtung und Mischung weiter differenziert werden kann.

Damit die Partikel verarbeitet werden können, werden sie mit einem Bindemittel und Wasser zu einer Paste angerührt. Häufig kommt Gummi arabicum zum Einsatz. Das Bindemittel hält die Masse während der Formgebung zusammen; beim Erhitzen verliert es seine Funktion und wird aus dem Material entfernt. Farbstoffe oder Emaillen erweitern die Palette um intensive, opake oder gedämpfte Farbtöne.

Die Zusammensetzung ist dabei kein nebensächlicher Arbeitsschritt. Sie bestimmt, ob sich die Paste sauber in der Form verteilen lässt, ob die Konturen stabil bleiben und wie gleichmäßig die Glaspartikel später miteinander verschmelzen. Auch die Menge des Bindemittels muss in einem ausgewogenen Verhältnis stehen: Ist die Paste zu trocken, zerfällt sie leicht; ist sie zu feucht, kann sie sich in der Form verlagern oder nach dem Trocknen unerwünschte Hohlräume hinterlassen.

Für die praktische Arbeit lassen sich die entscheidenden Materialparameter so zusammenfassen:

• Körnung: Feines Pulver wirkt homogener, gröbere Fritten bewahren eine stärker lesbare Binnenstruktur.
• Farbzugabe: Pigmente und Emaillen beeinflussen nicht nur den Farbton, sondern auch Transparenz und Lichtstreuung.
• Bindemittel: Es stabilisiert die Paste vor dem Brand und muss beim Erhitzen rückstandsfrei entfernt werden.
• Schichtdicke: Mehrere Millimeter Material können sehr unterschiedliche Dichte- und Farbeffekte hervorbringen.
• Verteilung in der Form: Gleichmäßige Flächen benötigen eine andere Arbeitsweise als plastische Verdichtungen, Reliefs oder Farbverläufe.
• Trocknung: Vor dem Brennen muss die eingebettete Paste ausreichend stabil und von überschüssiger Feuchtigkeit befreit sein.

Wer Glaspaste schmelzen möchte, arbeitet daher nicht einfach mit einem einzigen Stoff, sondern mit einem temporären Verbund aus Glas, Flüssigkeit und organischem Bindemittel. Erst der Brennprozess überführt diesen Verbund in ein dauerhaftes Glasobjekt.

Farbe, Transparenz und Oberfläche

Eine der großen Stärken des Verfahrens liegt in der Möglichkeit, Farbe nicht nur auf die Oberfläche aufzutragen, sondern in den Körper des Objekts einzubauen. Bei einer dünnen Schicht kann ein Farbton anders wirken als in einer massiven Verdichtung. Werden verschiedene Körnungen oder Farbmischungen übereinandergelegt, entstehen Übergänge, die weniger an eine deckende Bemalung als an eine geologische Schichtung erinnern.

Die niedrigere Verarbeitungstemperatur im Vergleich zu bestimmten klassischen Glasgussverfahren trägt dazu bei, dass intensive Pigmentierungen und opake bis leicht seidenmatte Oberflächen erhalten bleiben können. Das Glas wirkt dann nicht zwingend wie ein glänzendes, durchsichtiges Fenster, sondern eher wie ein farbiger Körper, der Licht aufnimmt, streut und nur teilweise zurückgibt.

Hier zeigt sich die kulturelle Bedeutung der Technik besonders deutlich. Pâte de Verre erweitert den traditionellen Glasbegriff. Glas erscheint nicht nur als Material der Transparenz, sondern auch als Stoff der Verdichtung, der Verschattung und der taktilen Imagination.

Vom Wachsmodell zur Form: Das Cire-perdue-Verfahren

Viele Pâte-de-Verre-Arbeiten entstehen mithilfe des Cire-perdue-Verfahrens, des Wachsausschmelzverfahrens. Dabei wird zunächst ein Modell aus Wachs angefertigt. Dieses Modell kann reliefartig, plastisch oder vollständig dreidimensional sein. Anschließend wird es mit einem feuerfesten Formmaterial, häufig einem speziellen Gips, ummantelt.

Beim späteren Erhitzen schmilzt das Wachs aus der Form heraus. Zurück bleibt ein Hohlraum, der die Gestalt des ursprünglichen Modells bewahrt. In diesen Hohlraum wird die vorbereitete Glaspaste eingebracht. Nach dem Brand wird die Form entfernt, sodass das Glasobjekt zum Vorschein kommt.

Die Methode erlaubt eine hohe Freiheit in der Gestaltung, ist aber keineswegs unkompliziert. Das Wachsmodell muss so angelegt sein, dass die Form später geöffnet oder abgetragen werden kann. Hinterschneidungen, besonders tiefe Hohlräume und sehr feine Vorsprünge können die Formherstellung erschweren. Zugleich muss die Konstruktion den späteren thermischen Belastungen standhalten.

Der Ablauf lässt sich in mehreren aufeinanderfolgenden Entscheidungen verstehen:

1. Modellieren des Wachspositivs: Die gewünschte Form wird zunächst nicht in Glas, sondern in Wachs entwickelt. Jede Vertiefung und jede Erhebung wird später in der Form abgebildet.

2. Ummanteln mit feuerfestem Material: Das Wachsmodell wird vollständig eingebettet. Die Form muss stabil genug sein, um die Glaspaste während des Brennens zu halten.

3. Ausschmelzen des Wachses: Durch Erwärmung verlässt das Wachs die Form. Dieser Schritt erzeugt den Hohlraum für das Glas.

4. Einbringen der Paste: Die Glaspaste wird in mehreren Schichten oder Zonen verteilt. Farbverläufe und Dichte können bereits in diesem Stadium festgelegt werden.

5. Trocknung und Brennen: Die Form wird langsam und kontrolliert erwärmt, damit Feuchtigkeit und Bindemittel entweichen können, ohne die Form oder das Material zu beschädigen.

6. Freilegen des Glases: Nach dem Abkühlen wird das Formmaterial entfernt. Erst jetzt zeigt sich, wie sich Farbe, Oberfläche und Kontur tatsächlich verbunden haben.

Die Form ist dabei nicht bloß ein neutrales Hilfsmittel. Sie prägt die Arbeit ebenso stark wie das Glas selbst. In der kuratorischen Betrachtung sollte man deshalb nicht allein das fertige Objekt isolieren, sondern auch die Beziehung zwischen Modell, Negativform und Glasmasse mitdenken. Pâte de Verre ist eine Kunst des Übergangs: Eine Form verschwindet, um eine andere dauerhaft sichtbar zu machen.

Das Wachsmodell ist vergänglich, die Form bleibt unsichtbar, und doch schreiben sich beide in die endgültige Gestalt des Glases ein.

Der Brennprozess: Warum etwa 800 °C entscheidend sind

Die Brenntemperatur von etwa 800 °C ist ein Orientierungswert für die Pâte-de-Verre-Herstellung. Sie darf nicht als universelle, für jedes Objekt identische Einstellung verstanden werden. Materialzusammensetzung, Körnung, Wandstärke, Formgröße und gewünschter Verschmelzungsgrad beeinflussen die genaue Brennführung.

Das Ziel besteht darin, die Glaspartikel ausreichend miteinander zu verbinden, ohne die gesamte Struktur in eine dünnflüssige Masse zu verwandeln. Wird zu stark oder zu lange erhitzt, können Konturen verschwimmen, Farben sich verändern und die charakteristische Körnung verloren gehen. Wird zu wenig oder zu kurz gebrannt, bleibt das Objekt möglicherweise porös oder mechanisch instabil.

Entscheidend ist deshalb nicht nur die Höchsttemperatur, sondern der gesamte thermische Verlauf. Die Form muss zunächst so erwärmt werden, dass Feuchtigkeit und organische Bestandteile kontrolliert entweichen können. Danach folgt die Phase, in der die Glaspartikel aneinander anschmelzen. Ebenso wichtig ist das anschließende Abkühlen. Glas reagiert empfindlich auf innere Spannungen, die durch zu schnelle Temperaturänderungen entstehen können.

Besonders bei dickwandigen oder stark reliefierten Formen ist die Wärmeverteilung eine Herausforderung. Unterschiedliche Bereiche des Objekts erwärmen und kühlen nicht immer gleich schnell. Eine Oberfläche kann bereits stabil erscheinen, während im Inneren noch Spannungen wirksam sind. Deshalb gehören Geduld und eine präzise abgestimmte Ofenführung zu den grundlegenden Voraussetzungen des Verfahrens.

Typische Schwierigkeiten entstehen an den folgenden Stellen:

• Zu rasches Aufheizen: Restfeuchtigkeit oder Bindemittel können sich plötzlich ausdehnen und die Form oder die Paste beeinträchtigen.
• Unzureichende Verdichtung: Wenn die Partikel nicht genügend miteinander verschmelzen, bleibt die Struktur brüchig oder porös.
• Überhitzung: Konturen verlieren an Schärfe, Farben können sich verschieben, und die granulare Oberfläche wird zu stark geglättet.
• Ungleichmäßige Füllung: Unterschiede in der Schichtdicke führen zu variierenden Farb- und Transparenzeffekten.
• Zu schnelles Abkühlen: Innere Spannungen können später zu Rissen oder Brüchen führen.
• Unpassende Formkonstruktion: Enge Hohlräume und problematische Hinterschneidungen erschweren das Entfernen des Formmaterials.

Die exakte Brennkurve ist daher immer eine Frage des einzelnen Werkstücks. Allgemeine Angaben zur Temperatur erklären das Prinzip, ersetzen aber keine material- und formbezogene Planung. Gerade darin unterscheidet sich die professionelle Atelierpraxis von einer schematischen Anwendung des Verfahrens.

Die französische Renaissance im Jugendstil

Im späten 19. Jahrhundert wurde Pâte de Verre in Frankreich von mehreren Künstlern und Werkstätten wieder aufgegriffen. Zu den prägenden Namen zählen Henry Cros, Albert Dammouse, François Décorchemont und Gabriel Argy-Rousseau. Ihre Arbeiten stehen für eine Phase, in der die Glaspaste vom historischen Herstellungsverfahren zu einem eigenständigen Medium moderner Kunst wurde.

Der Jugendstil suchte nach Formen, die sich von der streng industriellen Geometrie ebenso unterschieden wie vom bloßen Historismus. Pflanzen, Körper, Tiere und fließende Ornamente wurden nicht einfach naturgetreu kopiert, sondern in eine bewegte, dekorative Formensprache überführt. Pâte de Verre bot dafür besondere Möglichkeiten. Die opaken Farben, die weichen Übergänge und die fast steinartige Oberfläche konnten organische Motive mit einer ungewöhnlichen Materialpräsenz verbinden.

Gabriel Argy-Rousseau ist insbesondere für farbintensive, oft reliefierte und plastisch wirkende Arbeiten bekannt. François Décorchemont entwickelte die Technik in Richtung einer besonders feinen, transluzenten und farblich nuancierten Oberfläche weiter. Henry Cros wiederum trug dazu bei, die Glaspaste als skulpturales Material zu etablieren. Bei Albert Dammouse zeigt sich die Nähe zu jener erweiterten Kunstauffassung, in der Keramik, Glas, Gefäß und Raumgestaltung nicht mehr strikt voneinander getrennt werden.

Diese Entwicklungen waren nicht nur eine Abfolge individueller Erfindungen. Sie spiegeln institutionelle und gesellschaftliche Veränderungen. Neue Ausstellungskontexte, eine wachsende Sammlerkultur und die Aufwertung des Kunsthandwerks schufen ein Umfeld, in dem technische Verfahren selbst zu Trägern künstlerischer Innovation werden konnten.

Betrachtet man diese Entwicklung aus heutiger Perspektive, wird eine wichtige Verschiebung sichtbar: Die Frage lautete nicht mehr ausschließlich, wie Glas hergestellt wird, sondern was Glas innerhalb der modernen Kunst sein kann. Die Pâte-de-Verre-Technik beantwortete diese Frage mit einem Material, das zwischen Bild, Relief und Skulptur vermittelt.

Pâte de Verre und die Gegenwart der Glaskunst

Heute steht die Technik in einem größeren Feld ofengeformter und veredelter Glasverfahren. Künstlerische Ateliers kombinieren Glaspulver und Granulate mit Reliefstrukturen, Abdrücken, Metalloxiden, Emaillen oder anderen Glasarten. Dadurch entstehen Arbeiten, deren Wirkung nicht allein aus der äußeren Silhouette hervorgeht, sondern aus der inneren Organisation des Materials.

Im Unterschied zur freien Hüttenarbeit ist die Gestaltung stärker an Form, Schichtung und Brennprozess gebunden. Das bedeutet jedoch keine geringere Freiheit. Die Entscheidung, ob ein Bereich transparent bleibt, ob eine Farbe nur als feine Spur erscheint oder ob eine Körnung als kompakte Fläche hervortritt, eröffnet ein komplexes Vokabular. Die Formensprache entsteht hier aus dem Verhältnis von Partikel, Bindemittel, Negativraum und Hitze.

Auch für die Vermittlung zeitgenössischer Glaskunst ist dieser Zusammenhang wesentlich. Wer ein Pâte-de-Verre-Objekt nur als farbiges Glasgefäß beschreibt, übersieht den Herstellungsprozess und damit einen Teil seiner Bedeutung. Die Arbeit erzählt von Schichten, Verlust und Verdichtung: Das Wachs verschwindet, die Form wird entfernt, und aus vielen einzelnen Glaspartikeln entsteht ein zusammenhängender Körper.

Gerade diese Verbindung von handwerklicher Präzision und historischer Tiefenschicht macht Pâte de Verre bis heute relevant. Die Technik verweist auf antike Verfahren, wurde im Jugendstil neu definiert und bleibt dennoch offen für zeitgenössische Fragen nach Material, Arbeitsprozess und Autorschaft. Sie ist ein Beispiel dafür, dass Innovation in der Glaskunst nicht immer durch die Erfindung eines völlig neuen Materials entsteht. Manchmal liegt sie in der erneuten, bewussten Interpretation eines alten Verfahrens.

Ein Verfahren zwischen Gedächtnis und Innovation

Die Pâte-de-Verre-Technik verbindet mehrere Zeitebenen: die frühen Glaspasten der antiken Kulturen, die kunsthandwerkliche Renaissance des französischen Jugendstils und die gegenwärtige Suche nach differenzierten Oberflächen und materiellen Übergängen. Ihre Besonderheit liegt dabei nicht allein in der Brenntemperatur von etwa 800 °C oder in der Verwendung von Glaspulver. Entscheidend ist das Zusammenspiel von Form, Farbe, Körnung und kontrollierter Verschmelzung.

Wer das Verfahren verstehen möchte, sollte deshalb drei Ebenen zugleich betrachten: die Materialpraxis, die historische Entwicklung und den institutionellen Kontext, in dem Glaskunst wahrgenommen wird. Erst aus dieser Verbindung wird erkennbar, warum Pâte de Verre mehr ist als eine dekorative Technik des Ofengusses.

Als traditionsreiche Methode bleibt sie erstaunlich gegenwärtig. Ihre opaken Farben, ihre seidenmatten Oberflächen und ihre sichtbare Binnenstruktur eröffnen einen Gegenentwurf zum makellos transparenten Glas. Pâte de Verre zeigt das Material nicht als vollkommen glatte Fläche, sondern als gespeicherte Bewegung vieler kleiner Teilchen. Darin liegt ihre anhaltende künstlerische Kraft: Aus Glas wird nicht bloß eine Form, sondern ein Körper mit Geschichte.
