Sandstrahlen auf Glas: In fünf Schritten zum 3D-Effekt

Im Gegensatz zum chemischen Ätzen mit Flusssäure bleibt die Oberfläche dabei rissfrei, sofern die Prozessparameter sauber gewählt sind. Der Schlüssel zu plastischen Reliefs liegt nicht im Material, sondern in der zeitlichen und räumlichen Steuerung des Strahlprozesses über mehrstufige Folienschablonen.

Mechanik der Mattierung: Edelkorund und Glasperlen im Vergleich

Der Abtrag beim Sandstrahlen ist rein mechanisch. Ein unter Druck stehendes Strahlmittel prallt auf die Glasoberfläche und erzeugt dort Mikrofrakturen, die zusammenhängend eine matte, aufgeraute Zone hinterlassen. Zwei Strahlmittel haben sich in der Praxis durchgesetzt: Edelkorund (Aluminiumoxid) und Glasperlen.

Der Mattierungsgrad ist keine Materialeigenschaft des Glases, sondern das Ergebnis aus sechs Prozessgrößen: Korngröße, Strahlmittelart, Strahldruck, Abstand, Dauer und Aufprallwinkel.

Edelkorund ist scharfkantig und hart. Es trägt pro Aufprall mehr Volumen ab und erzeugt eine vergleichsweise raue, offenporige Oberfläche. Glasperlen sind rund und weicher; sie verdichten die Oberfläche und hinterlassen ein feineres, seidigeres Matt. Welches Mittel zum Einsatz kommt, entscheidet darüber, ob das fertige Relief eher grafisch-linear oder weich-flächig wirkt.

Beide Verfahren kommen ohne chemische Säuren aus. Das macht Sandstrahlen auf Glas in der Werkstatt kalkulierbar: Die Reaktion lässt sich über die Prozessparameter direkt steuern, die Entsorgung des Strahlstaubs erfordert keine Säure-Neutralisation.

Die Rolle der Folienschablone bei der Tiefengestaltung

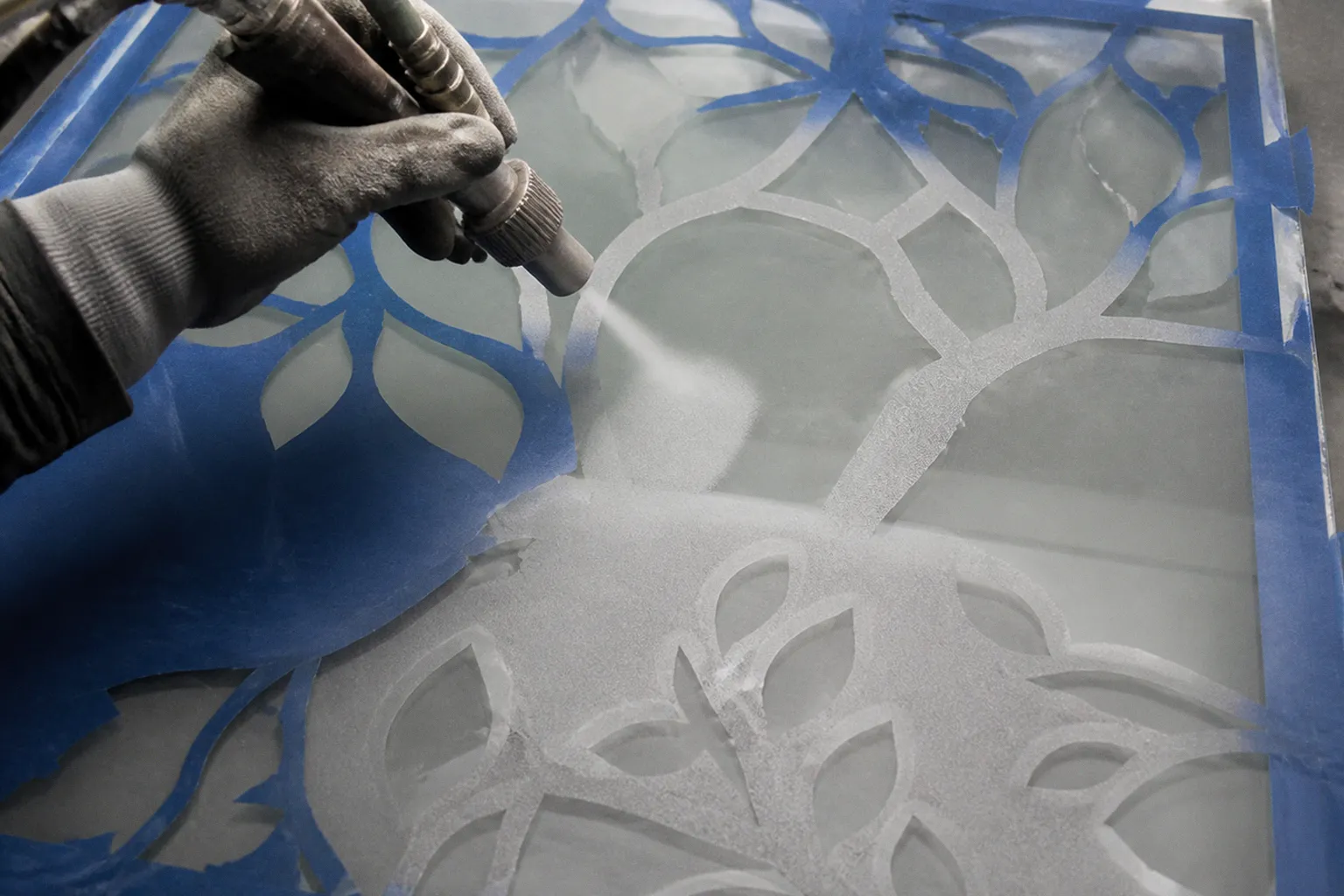

Eine plan gelaserte Fläche ist zweidimensional. Soll daraus ein Relief werden, muss der Abtrag örtlich und zeitlich variieren. Genau diese Aufgabe übernimmt die Folienschablone. Spezielle, strahlmittelfeste Folien werden auf die Glasoberfläche aufgebracht und schrittweise wieder entfernt – so entstehen mehrere Freilegungsstufen, die unterschiedlich lange dem Strahl ausgesetzt sind.

Wer mit einer einzigen Schablone arbeitet, erhält eine zweistufige Oberfläche: bestrahlt versus unbestrahlt. Erst das gestaffelte Freilegen mehrerer Folienlagen erlaubt drei, vier oder mehr Tiefenebenen. Die Reihenfolge der Entfernung bestimmt die Tiefe: Was zuerst freigelegt wird, ist dem Strahl am längsten ausgesetzt und liegt am tiefsten; was zuletzt freigelegt wird, bleibt am flachsten.

Beim stufenweisen Sandstrahlen entsteht Tiefe nicht durch unterschiedliche Strahlmittel, sondern durch unterschiedliche Verweilzeiten unter dem Strahl.

Damit wird die Folienschablone zum eigentlichen Gestaltungswerkzeug. Die Strahlparameter bleiben über den gesamten Prozess konstant; was sich ändert, ist allein die Belichtungsdauer der einzelnen Flächenanteile.

Schritt-für-Schritt zum Relief: Die Technik des stufenweisen Abtrags

Die folgenden fünf Arbeitsschritte führen von einer unbeschädigten Glasplatte zu einem mehrstufigen 3D-Relief. Sie sind als chronologische Prozesskette zu verstehen – jeder Schritt setzt die korrekte Ausführung der vorhergehenden voraus.

1. Reinigung und Vorbereitung der Glasoberfläche. Staub, Fett und Rückstände von Etiketten reduzieren die Haftung der Schablonenfolie und führen zu Unterwanderungen beim Strahlen. Isopropanol oder ein vergleichbarer, rückstandsfreier Reiniger ist die Grundlage; die Oberfläche muss vor dem Folienauftrag vollständig trocken sein.

2. Aufbringen der ersten Folienschicht. Die strahlmittelfeste Spezialfolie wird vollflächig aufgetragen und blasenfrei angedrückt. Luftblasen unter der Folie wirken wie kleine Linsen und führen beim Strahlen zu lokal übermäßigem Abtrag.

3. Schneiden und Freilegen der tiefsten Ebene. Bereiche, die später am tiefsten liegen sollen, werden aus der Folie geschnitten und entfernt. Üblich ist ein Schneidplotter, alternativ ein Skalpell auf ebener Unterlage. Die freigelegten Flächen sind jetzt dem Strahl direkt zugänglich.

4. Erster Strahldurchgang. Die freigelegten Bereiche werden bestrahlt. Die Dauer richtet sich nach dem gewünschten Abtrag; eine grobe Orientierung liefert die Faustregel, dass die Schichtdicke pro Minute im Bereich einiger Hundertstelmillimeter liegt, exakte Werte variieren jedoch mit Druck, Korn und Glaszusammensetzung. Nach dem Strahlen wird die Glasplatte von Strahlstaub befreit.

5. Freilegen der nächsten Ebene und erneutes Strahlen. Eine zweite Folienschicht wird teilweise entfernt, sodass weitere Flächen freiliegen, die bisher noch unter Folie geschützt waren. Diese Flächen sind jetzt dem Strahl kürzer ausgesetzt und liegen nach dem zweiten Durchgang höher als die zuvor gestrahlten Bereiche. Werden weitere Schichten ergänzt, entstehen entsprechend zusätzliche Tiefenebenen.

Das Resultat ist ein Relief mit klar definierten Tiefenstufen. Die Übergänge zwischen den Stufen sind durch die Schnittkanten der Folie bestimmt; weiche Verläufe erfordern entweder mehrfaches Freilegen in feinen Stufen oder einen gezielt weichen Strahlkegel über Abstand und Druck.

Einflussfaktoren auf die Oberflächenstruktur: Druck, Winkel und Abstand

Welche Oberflächenstruktur entsteht, hängt von sechs Größen ab. Drei davon – Korngröße, Strahlmittelart und Aufprallwinkel – bestimmen die Mikrostruktur. Die anderen drei – Strahldruck, Abstand zum Werkstück und Strahldauer – bestimmen die Abtragsrate und damit die Tiefenwirkung.

Der Strahldruck beeinflusst die kinetische Energie der einzelnen Partikel. Höherer Druck erhöht den Materialabtrag pro Zeiteinheit, verändert aber auch das Bruchverhalten an der Oberfläche. Welcher Druckbereich technisch sinnvoll ist, hängt vom gewählten Strahlmittel, der Glasdicke und der Stabilität der Folienschablone ab und lässt sich nicht in einem pauschalen bar-Wert ausdrücken.

Der Abstand zwischen Düse und Glas reguliert die Strahlkegel-Aufweitung. Kleiner Abstand erzeugt einen scharf begrenzten Strahl mit hoher Punktenergie – ideal für tiefe Gravuren. Großer Abstand verteilt die Energie auf eine breitere Fläche und eignet sich für flächige, gleichmäßige Mattierungen.

Der Aufprallwinkel entscheidet darüber, ob der Abtrag flächig oder linear erfolgt. Senkrechter Aufprall (90°) trägt am intensivsten ab und erzeugt die tiefsten Strukturen. Ein flacher Winkel von 30° bis 45° reduziert den Tiefenabtrag und betont die seitliche Mikrostrukturierung – womit sich aus derselben Anlage zwei deutlich verschiedene Oberflächenbilder erzeugen lassen.

Die Korngröße schließlich bestimmt die Rauheit der mattierten Fläche. Grobes Korn erzeugt eine deutlich sichtbare Körnung, feines Korn eine homogene, fast samtige Mattierung. Wer ein 3D-Relief mit klar lesbarer Form sucht, kombiniert grobes Korn mit hoher Verweilzeit; wer auf weiche Flächenwertung zielt, wählt feines Korn und moderaten Druck.

Von der Gravur zum Durchbruch: Grenzen der mechanischen Bearbeitung

Sandstrahlen auf Glas ist nicht auf Mattierung und flache Reliefs beschränkt. Mit ausreichend resistenten Spezialfolien und entsprechend langer Strahldauer lässt sich der Abtrag so weit steigern, dass tiefe Gravuren entstehen. Wer Folie, Druck und Dauer konsequent auf maximalen Materialabtrag auslegt, kann das Glas an einzelnen Stellen vollständig durchdringen und saubere Löcher oder Durchbrüche erzeugen.

Dabei gelten physikalische Grenzen, die jeder Anwender kennen sollte:

• Erosionskanten bleiben sichtbar. Auch nach langer Strahldauer ist die Schnittkante eines Durchbruchs nicht messerscharf, sondern durch die Streuung des Strahlkegels leicht angeschrägt.
• Wärmeeintrag bleibt gering. Da das Verfahren rein mechanisch arbeitet, entsteht keine nennenswerte thermische Belastung des Glases. Spannungsrisse durch Hitzeeinwirkung sind beim Sandstrahlen kein relevantes Risiko.
• Sprödigkeit setzt der Tiefe Grenzen. Sehr tiefe Gravuren erzeugen an ihrer Sohle Mikrorisse, die bei nachfolgender mechanischer Belastung des Werkstücks als Risskeime wirken können. Für statisch belastete Bauteile ist die erreichbare Tiefe daher nicht nur eine Frage der Optik, sondern der mechanischen Sicherheit.

Die Stärke des Verfahrens liegt in der reproduzierbaren Steuerbarkeit über Parameter. Was auf einer Probefläche funktioniert, lässt sich auf einer Serie identischer Werkstücke mit hoher Konstanz wiederholen – vorausgesetzt, Strahlmittel, Druck und Dauer werden vor jeder neuen Charge verifiziert.

Position des Autors

Der 3D-Effekt im Glas entsteht nicht durch besondere Strahlmittel oder exotische Anlagen, sondern durch die zeitliche Staffelung des Abtrags über mehrere Folienebenen. Wer die sechs Prozessgrößen beherrscht und die Folienschablonen exakt schneidet, kann aus einer planen Glasfläche ein mehrstufiges Relief erzeugen, das ohne chemische Säuren auskommt und rein mechanisch reproduzierbar bleibt. Die Grenze des Verfahrens ist physikalisch definiert: Sie liegt dort, wo Mikrorisse die strukturelle Integrität des Werkstücks gefährden, und nicht beim Übergang von Mattierung zu Gravur.
